Конденсатор домашнего холодильника

Конденсатор домашнего холодильника

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике, а именно к конденсач -1 торам домашних холодильников. Целью изобретения является интенсификация теплообмена. При работе холодильника воздух, нагреваясь хдадагентом двигающимся по трубам змеевика 1 конденсатора, движется вверх, омывая ребра 2 и трубы змеевика 1, Выступы 3 ребер конденсатора, расположенные в разных плоскостях, увеличивают объем воздуха , контактирующего с поверхностью конденсатора, и, турбулизируя воздух, интенсифицируют теплообмен, 2 ил. С С С оо со ел 00 ч аг. 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 25 В 39/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCHOMV СВИДЕТЕЛЬСТВУ иг.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3734314/28-13 (22) 04,05 ° 84 (46) 07,09,87. Бюл. М- 33 (75) С,И,Колоколов (53) 621.565 (088.8) (56) Якобсон В.Б, Малые холодильные машины, — М.: Пищевая промышленность, 1977, с.214, (54) КОНДЕНСАТОР ДОМАШНЕГО ХОЛОДИЛЬНИКА (57) Изобретение относится к холодильной технике, а именно к конденса-, „„SU 1335787 А1 торам домашних холодильников. Целью изобретения является интенсификация теплообмена. При работе холодильника воздух, нагреваясь хдадагентом двигающимся по трубам змеевика 1 конденсатора, движется вверх, омывая ребра 2 и трубы змеевика 1. Выступы 3 ребер конденсатора, расположенные в разных плоскостях, увеличивают объем воздуха, контактирующего с поверхностью конденсатора, и, турбулизируя воздух, интенсифицируют теплообмен. 2 ил..1335787

Формула изобретения

Составитель И.Шабалина

Те хред М, Д идык Корректор A.ÇèìÎêÎÑÎÂ

Редактор H.Òóïèöà

Заказ 4037/33 Тираж 475

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул, Проектная, 4

Изобретение относится к холодильной технике, а именно к конденсаторам домашних холодильников.

Цель изобретения — интенсификация с теплообмена.

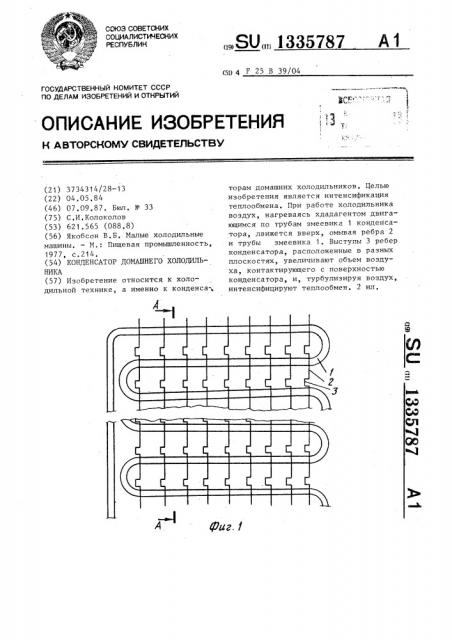

На фиг.1 изображен конденсатор домашнего холодильника; на фиг.2 разрез А-А на фиг.1.

Конденсатор домашнего холодильника содержит трубчатый змеевик 1, к которому приварены ребра 2 иэ проволоки, имеющие выступы 3 и 4, расположенные в разных плоскостях. 15

При работе холодильника воздух, нагреваясь хладагентом, двигающимся по трубам змеевика 1 конденсатора, движется вверх, омывая ребра 2 и трубы змеевика 1 конденсатора. Выступы 2р

3 и 4 ребер конденсатора увеличивают объем воздуха, контактирующего с поверхностью конденсатора.

При своем движении по поверхности конденсатора воздух встречает на своем пути выступы 3 и 4, завихряется, что увеличивает его турбулентность.

Расположение выступов 3 и 4 в разньгх плоскостях способствует еще большей турбулизации потока и интенсификации теплопередачи.

Конденсатор домашнего холодильника, содержащий трубчатый змеевик с укрепленными на нем проволочными реб1 рами, отличающийся тем, что, с целью интенсификации теплообмена ребра имеют выступы, расположенные в разных плоскостях.
