Реферат



Изобретение относится к теплотехнике и позволяет повысить надежность и интенсифицировать теп . ТЕПолообмен .Листы 1 с перегородками 2 по обе стороны снабжены параллельными ребрами,а переходные участки 6 каналов - решетчатыми опорами - турбулизаторами 27.Такое выполнение позволяет обеспечить противоточное движение теплоносителей,дополнительное завихрение и перемешивание потоков . Температурные расширения при этом компенсируются за счет равномерного сжатия пакета по всей поверхности упорами,взаимодействующими с нажимной плитой через пружину.1 з.п. ф-лы, 12 ил. (Л 00 со ел со 05

СО103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

<511 4 ?? ?8 d 9>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ

C Ж

1Б

Фиг. б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3751836/24-06 (22) 1-5.06.84 (46) 07.09.87. Бюл. № 33 (75) В.Н.Иаликов и В.С.Ииндлин (53) 621 ° 565.94(088.8) (56) Авторское свидетельство СССР № 1302125, кл. Р 28 D 9/00, 1983. (54) ПРОТИВОТОЧНЫЙ ПЛАСТИНЧАТЬЙ ТЕПЛООБМЕННИК (57) Изобретение относится к теплотехнике и позволяет повысить надежность и интенсифицировать теп„„SU„„1335796 А1 лообмен.йисты 1 с перегородками 2 по обе стороны снабжены параллельными ребрами,а переходные участки

6 каналов — решетчатыми опорами— турбулизаторами 27.Такое выполнение позволяет обеспечить противоточное движение теплоносителей,дополнительное завихрение и перемешивание потоков. Температурные расширения при этом компенсируются за счет равномерного сжатия пакета по всей поверхности упорами, взаимодействующими с нажимной плитой через пружину.1 з.п. ф — лы, 12 ил.

1335796

Изобретение относится к теплообменным аппаратам, конкретно к противоточным пластинчатым теплообменникам. .)

Цель изобретения — интенсификаггия теплообмена и повышение надежности.

На фиг. 1 изображен предлагаемый теплообменник;на фиг. 2 — пакет теплообменника без каркаса;на фиг. 3 — )g канал пакета нагреваемой среды воздуха, вид в плане; на фиг. 4 — то же, вид сбоку;на фиг. 5 — разрез

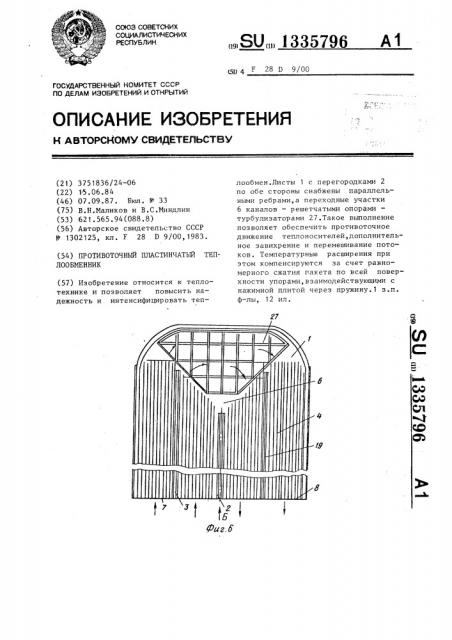

A-А на фиг. 3;на фиг. 6 — канал пакета для нагревающей среды газа, 16 вид в плане;на фиг ° 7 — то же,вид сбоку;на фиг. 8 — вид Б на фиг ° 6; на фиг. 9 — узел I на фиг. 1; на фиг. 10 — вид В на фиг. 9; на фиг. 11— втулка с пружиной; на фиг. 12 — узел 20

II на фиг. 1.

Теплообменник содержит пакет плоских алюминиевых листов 1 с перегородками 2 и герметизирующими прокладками 3 из алюминиевых полос по пе- 26 риметру,образующими многоходовые каналы 4 и 5 с переходными участками

6 и окна 7 — 10 подвода и отвода рабочих сред, причем пакет снабжен нажимной 11 и опорной 12 плитами, заключен в жесткий каркас 13, установленный на опорной плите 12,стянут посредством установленных на каркасе 13 винтовых упоров 14,взаимодействующих с нажимной плитой 11„ и снабжен коллекторами 15 — 18 подвода и отвода рабочих сред, прикрепленными к концевым участкам каркаса 13 и его опорной плиты 12„а в каналах 4 и 5 параллельно перегородкам 2 размещены дистанционирующие вставки 19 и 20.

Нажимная плита 12 снабжена втулками 21, каждая из которых содep— жит размещенную внутри пружину 22 с ограничительным стопорным кольцом 45

23,установленным в кольцевом пазу 24 втулки 21, взаимодействующую через прокладку 25 с соответствующим винто. вым упором 14 каркаса 13. Листы 1 по обе стороны снабжены параллельными ребрами 26, а переходные участки 6 каналов 4 и 5 — решетчатыми опорамитурбулизаторами 27. Коллекторы 15

18 прикреплены посредством фланцев

28 и 29 и болтов 30 к опорной плите

12 и нажимной плите 11. Вертикальная стойка 31 каркаса 1.3 прикреплена к опорной плите 12 через кронштейны

32 посредством штифтов 33,зафиксиро ванных шплинтами 34. Коллектор 18 отвода среды иэ каналов 5 снабжен патрубком 35 слива конденсата.

Теплообменник работает следующим образом.

Рабочие среды, одна иэ которых нагреваемая — воздух, а другая нагревающая — горячие газы, через коллекторы 15 и 17 поступают в каналы

4 и 5, совершают в них двухходовое движение, двигаясь противотоком,и через коллекторы 16 и 18 выводятся из теплообменника.Теплообмен при этом интенсифицируется эа счет наличия на листах 1 ребер 26 и установки в переходных участках 6 каналов 4 и

5 решетчатых опор †турбулиэатор 27 °

Температурные расширения при этом компенсируются за счет равномерного. сжатия пакета по всей поверхности винтовыми упорами 14, взаимодействующими с нажимной плитой !1 через пружины 22.

Изобретение позволяет интенсифицировать теплообмен и повысить надежность теплообменника.

Ф о р м у л а и э î б р е т е н и я

1. Противоточный пластинчатый теплообменник, содержащий пакет плоских листов с перегородками и герметизирующими прокладками иэ алюминиевых полос по периметру, образующими много" ходовые каналы с переходными участками,и окна для подвода и отвода рабочих сред, причем пакет снабжен нажимной и опорной плитами, заключен в жесткий каркас, установленный на опорной плите, стянут посредством установленных на каркасе винтовых упоров, взаимодействующих с нажимной плитой, и снабжен коллекторами подвода и отвода рабочих сред,прикрепленными к концевым участкам каркаса и его опорнсй плиты,а в каналах параллельно перегородкам размещены дистанционирующие вставки, отличающийся тем,что, с целью интенсификации теплообмена и повышения надежности,нажимная плита снабжена втулками .каждая из которых содержит размещенную внутри пружину с ограни;.ителъным стопорным кольцом, взаимодействующую через прокладку с соответствующим винтовым упором каркаса.

2. Теплообменник по п. 1, о тл и ч а ю шийся . тем,что листы

1335796 оыкод иогреЮаеыого доодука

Фиг 1 к Э о о О, 26

Ьыкод ногребаеиого

6олука

Фаг 2 дкоа яогреоаег ого большука по обе стороны снабжены параллельными ребрами,а переходные участки каФ ф о

% ь

D5

Иод ногре5аеного

Ж одука н алов — решетчатыми опорами — турбулизаторами.

1335796

Фиг 4

Юы. od

uxoAа и

zuaoI

lд

А

Фиг. 7 — 8 od ул Ьщи га оЕ

1

1

1 !

Вод b

1335796

1335796
