№ 133581

Класс 35с, 114

СССР

ЕСТЕС .33 ) : И

1 1, i„;,"„г „ ;;.,1

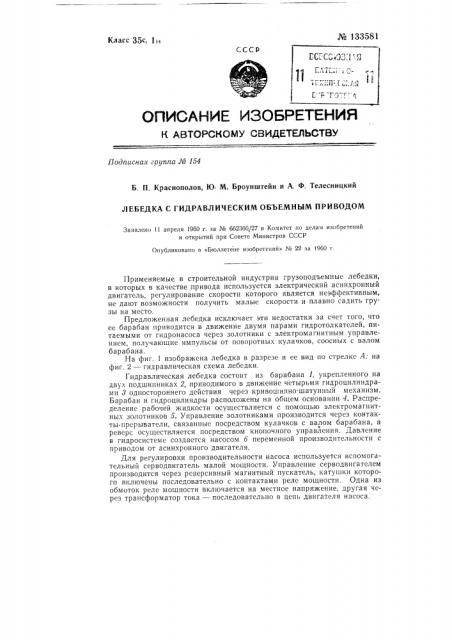

ОПИСАНИК ИЗОЬ Кт НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 154

Б, П. Краснополов, Ю М. Броунштейн и А. Ф. Телесницкий

ЛЕБЕДКА С ГИДРАВЛИЧЕСКИМ ОБЪЕМНЫМ ПРИВОДОМ

Заявлено 11 апреля 1960 г. за № 662360/27 в Комитет по целам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б1оллетене изобретений» № 22 за !960 г.

11рименяемые в строительной индустрии грузоподъемные лебедки, в которых в качестве привода используется электрический асинхронный двигатель, регулирование скорости которого является неэффективным, не дают возможности получить малые скорости и плавно садить грузы на место.

Предложенная лебедка исключает эти недостатки за счет того, что ее барабан приводится в движение двумя парами гидротолкателей, питаемыми от гидронасоса через золотники с электромагнитным управлением, получающие импульсы от поворотных кулачков, соосных с валом барабана.

На фиг. 1 изображена лебедка в разрезе и ее вид по стрелке А; на фиг. 2 — гидравлическая схема лебедки.

I HäðàBëè÷åñêàÿ лебедка состоит из барабана 1, укрепленного на двух подшипниках 2, приводимого в движение четырьмя гидроцилиндрами 8 одностороннего действия через кривошипно-шатунный механизм.

Барабан и гидроцилиндры расположены на общем основании 4, Распределение рабочей жидкости осуществляется с помощью электромагнитных золотников 5. Управление золотниками производится через контакты-прерыватсли, связанные посредством кулачков с валом барабана, а реверс осуществляется посредством кнопочного управления, Давление в гидросистеме создается насосом б переменной производительности с приводом от асинхронного двигателя.

Для регулировки производительности насоса используется вспомогательный серводвигатель малой мощности. Управление серводвигателем производится через реверсивный магнитный пускатель, катушки которого включены последовательно с контактами реле мощности. Одна из обмоток реле мощности включается на местное напряжение, другая через трансформатор тока — последовательно в цепь двигателя насоса. № 133581

Предмет изобр стен ия

Лебедка с гидравлическим объемным приводом барабана от многопоршпевого двигателя, отличающаяся тем, что гидродвигатель лебедки выполнен в виде двух пар поршневых гидротолкателей одинарного действия, своими штоками взаимодействующих с кривошипами вала барабана, питаемыми от гидронасоса с приводами от электродвигателя через золотники с электромагнитным управлением, получающими импульсы от поворотных соосных с валом барабана кулачков, взаимодействующих с контактной системой.
