Устройство для определения количества токопроводящих включений в конденсаторной бумаге

Устройство для определения количества токопроводящих включений в конденсаторной бумаге

Иллюстрации

Показать все

Реферат



Изобретение относится к устройству для определения количества токопроводящих. включений в конденсаторной бумаге. Выполнение на контакт- .ном валике винтовых электропроводящих дорожек 5 позволяет повысить производительность устройства. Дорожки 5 расположены на валике равномерно и разделены электроизоляционными дорожками 6. Ширина дорожек 6 вдоль дуги окружности поперечного сечения валика больше суммарного значения ширины дорожки 5 и ширины контакта между валиками . 2 ил. 00 со ел 00 (.2

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (S1) 4 С 03 6 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3874556/24-12 (22) 27.03.85 (46) 07.09.87. Бюл. Ф 33 (71) Центральное конструкторско-технологическое бюро приборостроения (72) В.А.Чуйеров, П.П.Бахарев, ° В.И.Даценко и Ю.Б.Дороженко (53) 772.93 (088.8) (56) Авторское свидетельство СССР

У 450863, кл. G 03 N 33/34, 1970. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА ТОКОПРОВОДЯЩИХ ВКЛЮЧЕНИЙ В

КОНДЕНСАТОРНОЙ БУМАГЕ (57) Изобретение относится к устройству для определения количества токопроводящих . включений в конденсаторной бумаге. Выполнение на контакт,ном валике винтовых электропроводящих дорожек 5 позволяет повысить производительность устройства. Дорожки 5 расположены на валике равномерно и разделены электроизоляционными дорожками.6. Ширина дорожек 6 вдоль дуги окружности поперечного сечения валика больше суммарного значения ширины дорожки 5 и ширины контакта между валиками. 2 ил.

13359

I

R +R

40

Изобретение относится к устройствам для испытания конденсаторной бу,маги, а точнее к устройствам для определения количества токопроводящих вкпючений в конденсаторной бумаге, и может быть использовано для контроля .качества продукции целлюлозно-бумажной и электротехнической отраслей народного хозяйства. l0

Целью изобретения является повышение производительности устройства.

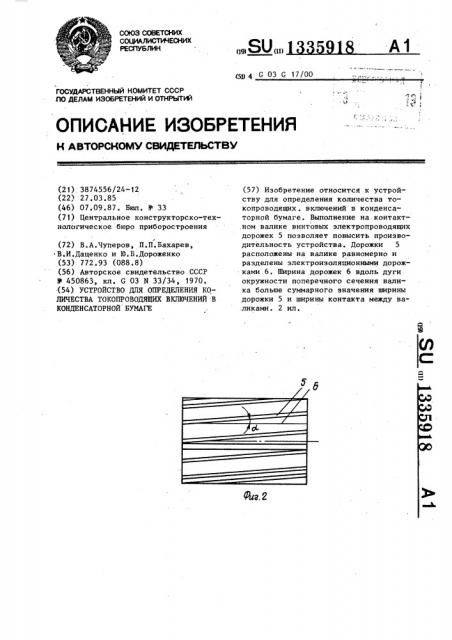

На фиг.. 1 изображена функциональная схема устройства, на фиг. 2 контактный валик с нанесенными на его 15 поверхность токопроводящими дорожками, общий вид.

Устройство содержит привод 1 для вращения контактных валиков, .устройство 2 для перемотки бумажного полот- 20 на, контактные валики 3 и 4, валик 3 имеет сплошное токопроводящее покрытие, например, из токопроводящей резины. Валик 4 имеет равномерно расположенные винтовые электропроводящие дорожки 5, разделенные электро изоляционными спиральными дорожками

6. Ширина электроиэоляционных дорожек вдоль дуги окружности поперечного сечения валика 4 больше суммарного зна- 30 чения ширины электропроводящей дорожки 5 и ширины контакта между валиками 3 и 4, Шаг каждой винтовой дорожки равен или больше произведения ширины контролируемой зоны бумажного полотна и количества токопроводящих дорожек.

Устройство содержит также пороговый измеритель 7 электрического со— противления промежутка между контакт ными валиками 3 и 4 и счетчик 8 коли чества токопроводящих включений.

Устройство работает следующим образом.

При включении привода 1 устройство 2 для перембтки бумажного полотна начинает протягивать исследуемый об— разец бумажного полотна 9 между контактными валиками 3 и 4, при этом последние приводятся во вращение или движущимся бумажным полотном 9, или в зависимости от конструкции устройства отдельным приводом, связанным с устройством 2 для перемотки бумажного полотна, при этом угловая ско.рость вращения контактных валиков 3 и 4 строго пропорциональна линейной скорости протягивания бумажного полотна 9.Следовательно, при переме18

2 щении бумажного полотна 9 происходит последовательное сканирование его поверхности электропроводящими дорожками 5, расположенными на поверхности контактного валика 4. При попадании токопроводящего включения в зону контакта контактных валиков 3 и 4 и электропроводящей дорожки 5 через измерительный резистор 10 протекает ток, величина которого (пренебрегая переходным сопротивлением между контактными валиками) равна где V — величина испытательного напряжения, R„ — величина сопротивления токопроводящего включения

R — величина сопротивления измерительного резистора.

При этом на измерительном резисторе возникает импульс напряжения величиной

В случае, если амплитудное значение этого импульса напряжения удовлетворяет условию наличия в бумажном полотне 9 токопроводящего включения компаратор срабатывает, на выходе порогового измерителя 7 появляется прямоугольный электрический импульс напряжения, который подсчитывается с счетчиком 8 количества токопроводящих включений, Формула изобретения

Устройство для определения количества токопроводящих включений в конденсаторной бумаге, содержащее два контактных валика для протягивания контролируемого полотна бумаги и формирования перемещающихся токовых контактов через полотно, один из которых имеет сплошное электропроводящее покрытие, привод для вращения контактных валиков, пороговый измеритель электрического сопротивления промежутка между контактными валиками со счетчиком количества токопроводящих включений, о т л и ч а ю— щ е е с я тем, что, с целью повышения производительности устройства, второй контактный валик имеет по меньшей мере, две равномерно расположенные винтовые электропроводящие дорожки, разделенные электроизоляци-

1335918.

Составитель В.Аксенов

Редактор С.Пекарь Техред В.Кадар Корректор Л.Бескид

Заказ 4044/40 Тираж 420 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 онными спиральными дорожками, при этом ширины электроизоляционных дорожек вдоль дуги окружности поперечного. сечения валика больше суммарно-, 5 го значения ширины электропроводящей дорожки и ширины контакта между валиками, а шаг каждой винтовой дорожки равен или больше произведения ширины контролируемой зоны полотна и количества токопроводящих дорожек.
