Модуль для занесения информации в программируемое постоянное запоминающее устройство

Модуль для занесения информации в программируемое постоянное запоминающее устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматики и вычислительной техники. Цель изобретения - повышение быстродействия устройства. Цель достигается за счет того, что дополнительное введение блока коммутации , блока элементов И обеспечивает программирование ППЗУ как по одному, так и по нескольким разрядам в одном слове одновременно, а соединение их с блоком связи с ЭВМ посредством шины прерывания позволяет анализировать значение разряда не после каждого прожигающего импульса, а только после поступления на шину прерывания сигнала о наличии прожигания, что повышает быстродействие устройства. I 3. п. ф-лы, 3 ил. со СА:) О5

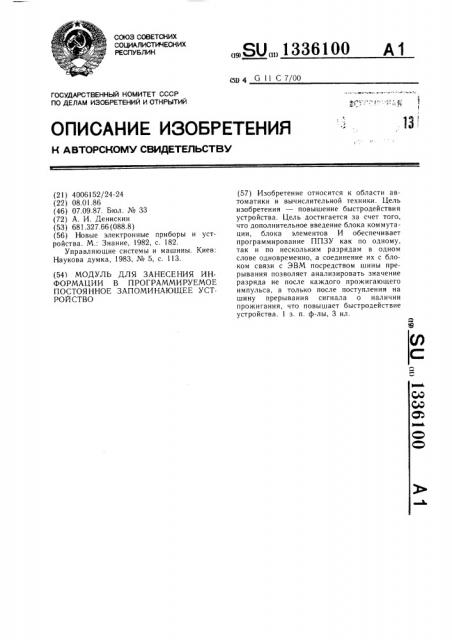

СОЮЗ СОВЕТСКИХ

СО! !ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„,Я0„„1336100 (Sg 4 б 11 С 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

1 .)

СО Ь

CO

C) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4006152/24-24 (22) 08.01.86 (46) 07.09.87. Бюл. № 33 (72) А. И. Денискин (53) 681.327.66 (088.8) (56) Новые электронные приборы и устройства. M. Знание, 1982, с. 182.

Управляющие систем ы и ма ш ины. Киев:

Наукова думка, 1983, № 5, с. 1!3. (541 МОДУЛ Ь ДЛ Я ЗАНЕСЕ НИ Я И НФОРМАЦИИ В ПРОГРАММИРУЕМОЕ

ПОСТОЯ ННОЕ ЗАПОМИ НАЮЩЕЕ УСТРОЙСТВО (57) Изобретение относится к области автоматики и вычислительной техники. Цель изобретения — повышение быстродействия устройства. Цель достигается за счет того, что дополнительное введение блока коммутации, блока элементов И обеспечивает программирование ППЗУ как по одному, так и по нескольким разрядам в одном слове одновременно, а соединение их с блоком связи с ЭВМ посредством шины прерывания позволяет анализировать значение разряда не после каждого прожигаюшего импульса, а только после поступления на шину прерывания сигнала о наличии прожигания, что повышает быстродействие устройства. 1 з. п. ф-лы, 3 ил.

1336100

Формула изобретения

Изобретение относится к автоматике и вычислительной технике, в частности к устройствам для записи и считывания информации в цифровых запоминающих устройствах.

Цель изобретения — повышение быстродействия модуля.

На фиг. изображена блок-схема модуля для занесения информации в программируемые постоянные запоминающие устройства; на фиг. 2 — блок элементов И модуля; на фиг. 3 — временная диаграмма Mo;Ivëÿ.

Модуль содержит источник питания, формирователь 2 импульсов, шину 3 управления, блок 4 связи с ЭВМ, блок 5 коммутации, адаптер 6, ключевой транзистор 7, блок 8 элементов И, шину 9 прерывания, шину 10 записи, регистр 1! записи, шину 12 адреса регистр 13 адреса шину 14 чтения.

Модуль работает следующим образом.

Установив в адаптер 6 подлежащую программированию микросхему ППЗУ, включают выходное напряжение и ток источника 1 питания. Положение переключателей блока 5 коммутации устанавливается в соответствии с типом ППЗУ и вплоть до смены типа ППЗУ больше никаких регулировок и переключений не делают.

Через блок 4 связи с ЭВМ по шинам адреса 12, записи 10, управления 3 заносят коды соответственно в регистр 3 адреса — адрес программируемой ячейки ППЗУ, в регистр 11 записи — код, записываемый в программируемую ячейку ППЗУ, в формирователь 2 импульсов — код, формирующий импульсы программирующих напряжений.

Импульсы программирующих напряжений через блок 5 коммутации поступают с первого выхода блока 5 коммутации на первый вход-выход а блока 8, а с второго выхода — на вход адаптера 6. С выхода регистра 11 записи на вход блока 8 подают код, записываемый в ячейку ППЗУ. Разряд кода с низким уровнем разрешает прохождению импульса программирующего напряжения с первого входа-выхода а блока 8 на второй входвыход в блока 8 и далее на соответствующий вход-выход адаптера 6. Происходит (или не происходит) запись в соответствующий разряд выбранной ячейки

П ПЗУ.

Далее в формирователь 2 импульсов заносится код, формирующий импульсы контролирующих напряжений. Эти импульсы с второго выхода блока 5 коммутации поступают на входы адаптера 6. Код с входавыхода адаптера 6 поступает на второй вход-выход в блока 8, на входе которого сохраняется код с выхода регистра 11 записи.

При совпадении сигналов на входе и втором входе выходе в блока 8 на его первом входе-выходе а формируется сигнал прерывания, который через шину 9 прерывания поступает в блок 4 связи с ЭВМ и перед следующим циклом программирования в регистр 13 адреса и (или) регистр 11 записи заносятся другие коды.

Если же совпадения сигналов нет, то цикл программирования повторяется.

Изменения кодов и занесение их в регистры 11 и 13 записи, адреса, формирователь 2 импульсов осуществляются под управлением программы, исполняемой ЭВМ, к интерфейсу которой на правах внешнего устройства подключен блок 4 связи с ЭВМ.

Контрол ь инфор ма ци и в ячейке П ПЗУ осуществляется через шину 14 чтения при условии предварительного занесения в регистр 13 адреса кода адреса контролируемой ячейки ППЗУ, в формирователь 2 импульсов — кода, формирующего импульсы контролирующих напряжений.

1. Модуль для занесения информации в программируемое постоянное запоминающее устройство, содержащий блок связи с

ЭВМ, формирователь импульсов, источник питания, адаптер, регистры адреса и записи, причем первый вход формирователя импульсов подключен к выходу источника питания, выход регистра адреса соединен с адресным входом адаптера, управляющий вход формирователя импульсов, входы регистров записи и адреса подключены соответственно к соответствующим выходам блока связи с ЭВМ, отличающийся тем, что, с целью повышения быстродействия модуля, в него введены блок коммутации, блок элементов И, причем выход формирователя импульсов соединен с управляющим входом блока коммутации, первый информационный выход блока коммутации подключен к входу задания режима контроля адаптера, второй информационный выход блока коммутации подключен к первой группе информационных входов-выходов блока элементов И, вторая группа информационных входов-выходов блока элементов И подключена к информационному входу адаптера, вход блока элементов И подключен к выходу регистра записи.

2. Модуль по п. 1, отличающийся

reM, что блок элементов И содержит N) 1 ключевых транзисторов, базы которых подключены к первому информационному входу блока, эмиттеры — к первой группе информационных входов-выходов блока, коллекторы — к второй группе информационных входов-выходов блока.!

Програппируюшее (прожигающее) напряжение

Конп ропирующее напряжение

Выход регистра эапаси /програппиру— епый рагряд)

Про граппируепый выход ПП,7У

Второй ох /дых. схепы И (п чк. а)

Шина прерывания
