Искровой промежуток

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к искровым промежуткам разрядников. Цель изобретения - повьшение надежности искрового промежутка. Промежуток содержит два тарельчатых электрода 1 с центральными выступами и периферийными кольцевыми выпуклостями, разделенных изоляционной прокладкой, выполненной из основной 2 и дополнительной 3 вставок , между которыми размещена токопроводящая шайба 4, которая подключена к одному из электродов 1 через линейный резистор 5, а к другому электроду - через высоконелинейньй резистор 6. Соотношение величин сопротивлений резисторов 5 и 6 обеспечивает распределение напряже 1ия на изоляционных вставках 2 и 3, в результате чего в длительном рабочем режиме действует напояжениё безопасной величины, а при перенапряжениях срабатывает искровой промежуток. 1 ил. 2 сл л / оо 00 05

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1.80» 1336147 (50 4. Н 01 Т 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3983284/24-07 (22) 05. 12. 85 (46) 07.09,87. Бюл. N - 33 (71) Ереванское отделение Всесоюзного электротехнического института им.В.И.Ленина (72) Г.А.Айвазян (53) 621.316.933 (088.8) (56) Мисс Дж. и Kpere Дж. Электрический пробой в газах. М.: Иностранная литература, 1960, с.517.

Авторское свидетельство СССР

N - 100578 кл. Н 01 Т i/00, 1954. (54) ИСКРОВОЙ ПРОМЕЖУТОК (57) Изобретение относится к электротехнике, в частности к искровым промежуткам разрядников. Цель изобретения — повышение надежности искрового промежутка. Промежуток содержит два тарельчатых электрода 1 с центральными выступами и периферийными кольцевыми выпуклостями, разделенных изоляционной прокладкой, выполненной из основной 2 и дополнительной 3 вставок, между которыми размещена токопроводящая шайба 4, которая подключена к одному из электродов 1 через линейный резистор 5, а к другому электроду — через высоконелинейный резистор 6. Соотношение величин сопротивлений резисторов 5 и 6 обеспечивает распределение напряжения на изоляционных вставках 2 и 3, в результате чего в длительном рабочем режиме действует напояжение безопас ной величины, а при перенапряжениях срабатывает искровой промежуток. 1ил.

1336147

Составитель В. Гомзин

Техред М. Дид ык

Корректор N.Øàðoøè

Редактор А. Козориэ

Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35, Раушская наб., д, 4/5

Заказ 4053/51

Производственно-полиграфическое предприятие, r.Ужгород, ул.Проектная,4

Изобретение относится к электротехнике, в частности к защите изоляции электротехнического оборудования подстанций от перенапряжений, Цель изобретения — повышение надежности искрового промежутка.

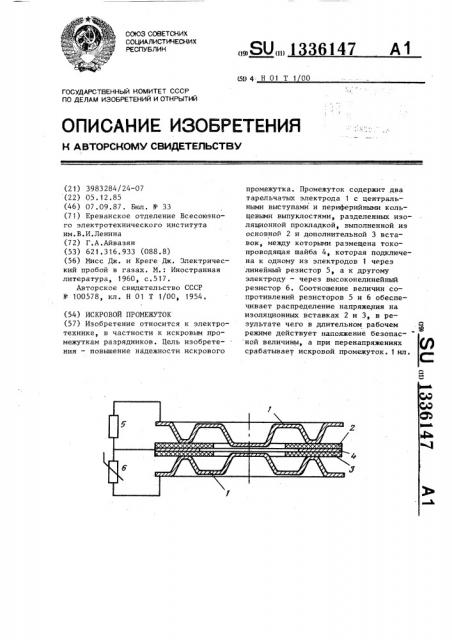

На чертеже показан предлагаемый промежуток.

Промежуток содержит два тарельча, тых электрода 1 с центральными выступами и периферийными кольцевыми выпуклостями, разделенных изоляционной прокладкой, выполненной из основной 2 и дополнительной 3 вставок, между которыми размещена токопроводящая шайба 4, которая подключена к одному из электродов 1 через линейный резистор 5, а к другому электроду 1 — высоконелинейный резнстор 6.

Соотношение величин сопротивлений резисторов 5 и 6 должны обеспечить такое распределение напряжения по изоляционным вставкам 2 и 3, при котором на основную вставку 2 падает часть рабочего напряжения искрового промежутка с допустимой для нее вели-, чиной, а на вспомогательную вставку

3 падает остальная часть рабочего напряжения.

При соблюдении указанного условия на изоляционных вставках 2 и 3 в длительном рабочем режиме действует напряжение .безопасной величины, а при перенапряжениях — напряжение на вспомогательной вставке 3, которое благодаря высоколинейной вольт-амперной характеристике резистора 6 остается практически неизменным, и рост напряжения на искровом пром-жутке полностью ложится на основную вставку 2, обеспечивая тем самым предпробойную ионизацию в местах соприкосновения вставки 2 с электродом 1 и шайбой 4 и последующее срабатывание искрового промежутка.

10 Выполнение искрового промежутка указанным образом позволяет повысить надежность его работы за счет обеспе. чения в рабочем режиме безопасного уровня напряжения на основной изоля15 ционной вставке и использовать данный искровой промежуток в качестве поджигающего искрового промежутка в разрядниках с глубоким ограничением перенапряжений.

Формула изобретения

Искровой промежуток, содержащий два тарельчатых электрода с центральными углублениями и кольцевыми выпуклостями, разделенных дистанционной кольцевой изоляционной прокладкой, отличающийся тем,.что, с целью повышения надежности, указан30 ная изоляционная прокладка выполненая составной из основной и дополнительной вставок, между которыми размещена дополнительно введенная токопроводящая шайба, подключенная к од 5 ному из электродов через допблнительна введенный линейный резистор, а к другому электроду — через дополнительно введенный высоколинейный резистор.
