Реферат



Изобретение относится к электротехнике и может быть использовано в качестве низковольтного источника постоянного напряжения. Цель изобретения - улучшение качества преобразования энергии. Положительный эффект обеспечивается связями между элементами устройства, содержащего две электромагнитные системы с обмоткой со средней точкой и двумя отводами в каждой из них. Выводы и отводы обмоток соединены между собой через четыре преобразовательных элемента 1-4. При этом средние точки обмоток образуют выходные выводы . 6 з.п.ф-лы, 2 ил. со схэ а оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4 Н 02 M 7/155

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

6д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3957096/24-07 (22) 20.09.85 (46) 07.09.87. Бюл. № ЗЗ (72) А. М. Репин, А. К. Кантаровский и Я. А. Каменомостный (53) 621.314.632 (088.8) (56) Авторское свидетельство СССР № 1156218, кл. Н 02 М 7/12, 1983.

Авторское свидетельство СССР № 408437, кл. Н 02 М 7/12 1971.

„„Я0„„1336178 А 1 (54) ПРЕОБРАЗОВАТЕЛЪ ПЕРЕМЕННО

ГО НАПРЯЖЕНИЯ В ПОСТОЯННОЕ (57) Изобретение относится к электротехнике и может быть использовано в качестве низковольтного источника постоянного напряжения. Цель изобретения — улучшение качества преобразования энергии. Положительный эффект обеспечивается связями между элементами устройства, содержащего две электромагнитные системы с обмоткой со средней точкой и двумя отводами в каждой из них. Выводы и отводы обмоток соединены между собой через четыре преобразовательных элемента 1 — 4. При этом средние точки обмоток образуют выходные выводы. 6 з.п.ф-лы, 2 ил.

1336178

Формула изобретения

5г

О

4гиг. 2

ВНИИПИ Заказ 3812/53 Тираж 659 Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике и может быть использовано в качестве низковольтного источника постоянного напряжения с относительно повышенным качеством преобразования энергии при одновременной простоте вентильного блока.

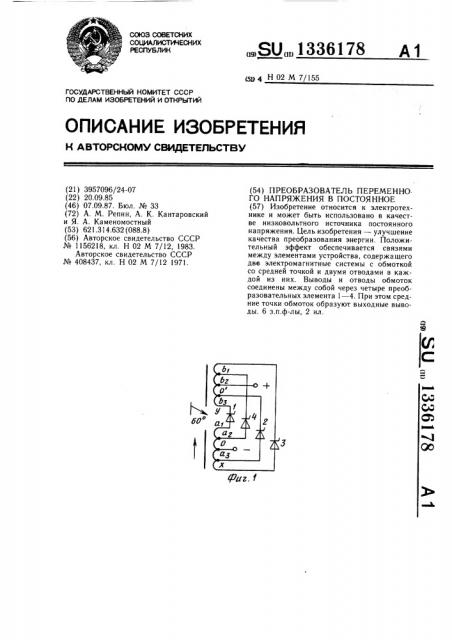

Цель изобретения — улучшение качества преобразования энергии, На фиг. 1 представлена принципиальная электрическая схема преобразователя; на фиг. 2 — векторная диаграмма формирования выходного напряжения Уо, поясняющая в фазовой плоскости принцип работы устройства.

Устройство (фиг. 1) содержит четыре преобразовательных элемента (ПЭ) 1 — 4 и две электромагнитные системы с обмотками а, b>, снабженными каждая двумя отводами аг, аз. b2, b3 и средними точками О и О .

При этом ПЭ 1 — 4 подключены между разноименными выводами аьy; x b> и одноименными отводами аг, b2 и аз, Ьз разных обмоток, а средние точки О и О образуют выходные выводы (+, — ). ПЭ 1 — 4 могут быть выполнены неуправляемыми или управляемыми (теристоры, транзисторы, магнитные усилители и пр.), а витки обмоток и их частей могут быть установлены в соотношении а .Ь! — — 1:1; (агО=азО=ЬгО =ЬзО ):

:(а1аг=азх=Ь1Ьг=Ьзу) =1: (Д вЂ” 1).

Устройство работает следующим образом.

Пусть на обмотках а и b действуют напряжения (ЭДС), сдвинутые по фазе на

120 эл. град. Тогда за период ЭДС на выходных выводах формируется четыре знакопостоянных импульса S„(p,=1,4), сдвинутых по времени на 90 эл. град. один относительно другого (фиг. 2).

Тем самым, частота пульсации выходного напряжения увеличена в устройстве в 4 раза относительно частоты первичного генератора. Кроме того, в устройстве увеличено время работы силовых обмоток, что видно из той же фиг. 2.

Так часть агО (азО) обмотки ai участвует в работе в двух фазосдвинутых контурах токопрохождения, т. е. при формировании двух импульсов Si и S4 (соответственно S2 и S3). Аналогично часть ЬгО (ЬзО ) участвует при формировании импульсов $з и S4 (Si и Ьг соответственно). Дополнительное участие этих частей отражено на фиг. 2 пунктирными линиями, что для отличия от утолщенных линий, отражающих основное участие, наглядно характеризует повторную работу частей.

1. Преобразователь переменного напряжения в постоянное, содержащий две элек10 тромагнитные системы с одной обмоткой со средней точкой в каждой системе и четыре преобразовательных элемента, первый и второй из которых подключены одноименными электродами к выводам первой обмот15 ки, средняя точка которой образует первый выходной вывод, отличающийся тем, что, с целью улучшения качества преобразования энергии, каждая обмотка дополнительно снабжена двумя отводами, разноименные выводы разных обмоток соединены через пер20 вый и второй, а одноименные их отводы— через третий и четвертый преобразовательные элементы, при этом средняя точка второй обмотки образует второй выходной вывод.

2. Преобразователь по п. 1, отличающийся тем, что преобразовательные элементы включены в одном, либо в противоположном направлении относительно одного из выходных выводов.

3. Преобразователь по пп. 1 и 2, отличающийся тем, что дополнительные отводы данной обмотки расположены по разную сторону относительно средней ее точки.

4. Преобразователь по пп. 1 — 3, отличающийся тем, что обе обмотки выполнены с одинаковым числом витков.

5. Преобразователь по и. 4, отличающийся тем, что каждая полуобмотка выполнена с числом витков, равном базовому числу витков с напряжением на них, равным выходному напряжению в режиме холостого хода.

40 6. Преобразователь по пп. 3 — 5, отличающийся тем, что каждый введенный отвод делит полуобмотку на две части с соотношением витков 1:(-1(3 — 1).

7. Преобразователь по пп. 1 — 6, отличающийся тем, что формирующиеся на обмотках

45 напряжения ЭДС сдвинуты по фазе на

120 эл. град.
