Автоматический дозатор жидкости сифонного типа
Иллюстрации
Показать всеРеферат
% 13362
ГС:g (1 т t
<
I <", Класс 42е, 23;.—
< Г(1) = у -ф

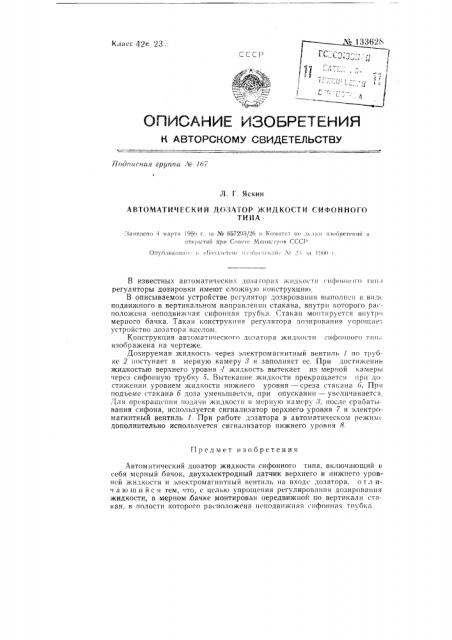

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Иод «сная группа М 167
Л, Г. Яскин.АВТОМАТИЧЕСКИЙ ДОЗАТОР ЖИДКОСТИ СИФОННОГО
ТИПА вавиле«о 4 марта I. I6!i г. <а № 6572<Я/26 и Комитет <го и<оага иаооретеии<1 и
a I
Оп гооикоиа ". I«4 <и п< T(ll(, : ичи гll;lll" Л > ". <а I!I6(l г.
В известных автоматических дозагорах жидкoo! и < IIкнук> конструкцию, В описываемом устройстве осгулятор дозирования выполнен ь вид< подвижного в вертикальном направлении стакана, внутри которого ра<— положена неподвижная сифонная трубка, <..такан монтируется внутри мерного бачка. Такая конструкция регулятора дозирования упрощаеустройство дозатора вцелом.
Конструкция автоматическогo дозатора жидкости сифон ног<) TIIII,; изображена на чертеже.
Дозируемая жидкость через электромагнитный вентиль 1 по трубке 2 поступает в мерную камеру 8 и заполняет ес. При достижении жидкостью верхнего уровня жидкость вытекает из мерной камеры через сифонную трубку 5. Вытекание жидкости прекращается прп до сти>кении уровнем жидкости нижнего уровня — среза стакана 6. При подъеме стакана б доза уменьшается, при опускании — увеличивается.
Лля прекращения подачи жидкости в мерную кам< ру 3, <юсле срабатывания сифона, используется сигнализатор верхнего уровня 7 и электромагнитный вентиль 1. При работе дэзатора в автоматическом режим. дополнительно используется сигнализатор нижнего уровня 8.
Предмет изобретения
Автоматический дозатор жидкости сифонного типа, включающий в себя мерный бачок, двухэлектродный датчик верхнего и нижнего уровней жидкости и электромагнитный вентиль на входе дозатора, о тл ич а ю шийся тем, что, с целью упрощения регулирования дозирования жидкости, в мерном бачке монтирован передвижной по вертикали стаII>K!< a сифон на я тп,.бк и.
