Реферат



33661

ECggд

Класс 42, 34вз

Ссr.O

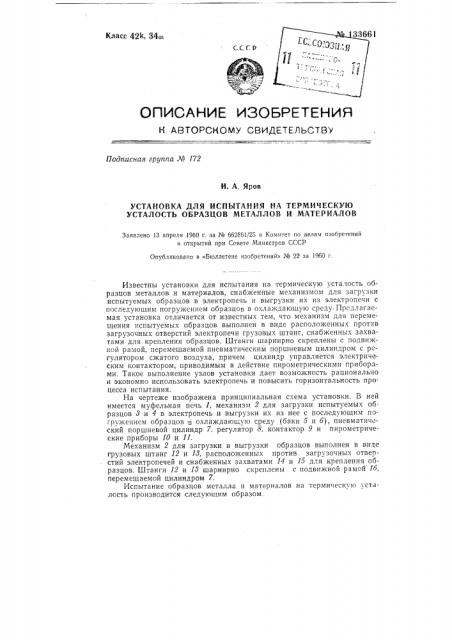

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 172

И. А. Яров

УСТАНОВКА ДЛЯ ИСПЫТАНИЯ НА ТЕРМИЧЕСКУЮ

УСТАЛОСТЬ ОБРАЗЦОВ МЕТАЛЛОВ И МАТЕРИАЛОВ

Заявлено 13 апреля 1960 г. за № 662861/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 22 за 1960 г.

Известны установки для испытания на термическую усталость образцов металлов и материалов, снабженные механизмом для загрузки испытуемых образцов в электропечь и выгрузки их из электропечи с последующим погружением образцов в охлаждающую среду. Предлагаемая установка отличается от известных тем, что механизм для перемещения испытуемых образцов выполнен в виде расположенных против загрузочных отверстий электропечи грузовых штанг, снабженных захватами для крепления образцов. Штанги шарнирно скреплены с подвижной рамой, перемещаемой пневматическим поршневым цилиндром с регулятором сжатого воздуха, причем цилиндр управляется электрическим контактором, приводимым в действие пирометрическими приборами. Такое выполнение узлов установки дает возможность рационально и экономно использовать электропечь и повысить горизонтальность процесса испытания.

На чертеже изображена принципиальная схема установки, В ней имеется муфельная печь 1, механизм 2 для загрузки испытуемых образцов 8 ии 4 4 в в ээллееккттррооппееччь ь и и ввыыггрруузки их из нее с последующим погружением образцов в охлаждающую среду (баки 5 и б), пневматический поршневой цилиндр 7, регулятор 8, контактор 9 и пирометрические приборы 10 и 11.

Механизм 2 для загрузки и выгрузки образцов выполнен в виде грузовых штанг 12 и И, расположенных против загрузочных отверстий электропечей и снабженных захватами 14 и 15 для крепления образцов. Штанги 12 и 18 шарнирно скреплсны с подвижной рамой 1б, перемещаемой цилиндром 7.

Испытание образцов металла и материалов на термическую усталость производится следу1ощим образом. № 133661

После нагревания образца 4 до заданной температуры пирометрнческий прибор 11 через электрический контактор 9, регулятор 8 сжатого воздуха приводит в действие цилиндр 7. Последний через раму lo перемещает штанги 12 и И. Причем в то время как штанга 18 выгрузит образец 4 из электропечи в бак б с охлаждающей средой, одновременно штанга 12 загрузит образец 8 в противоположное загрузочное отверстие той же электропечи 1. При нагреве образца 3 в электропечи до заданной температуры исполнительную команду подает пирометрический прибор 10; далее срабатывает та же аппаратура, которая описана выше, только рама 1б перемещается в противоположном на правлении.

Описанный прием одновременной загрузки и выгрузки образцов повторяется столько раз, сколько требуется программой испытания.

Предмет изобретения

Установка для испытания на термическую усталость образцов металла и материалов, снабженная механизмом для загрузки испытуемых образцов в муфельную электропечь и выгрузки их из электропечи с последующим погружением образцов в охлаждающую среду, о т л и ч а ющ а я с я тем, что, с целью рационального и окончательного использования электропечи и повышения производительности процесса испытания за счет попеременной загрузки одного образца в боковое загрузочное отверстие электропечи и одновременной выгрузки нагретого до заданной температуры другого образца из противоположного загрузочного отверстия той же электропечи, механизм для перемещения испытуемых об-. разцов выполнен в виде расположенных против загрузочных отверстий электропечи и снабженных захватами для крепления образцов грузовых штанг, шарнирно скрепленных с подвижной рамой, перемещаемой пневматическим поршневым цилиндром с регулятором сжатого воздуха, управляемым электрическим контактором, приводимым в действие пирометрическими приборами.
