Реферат

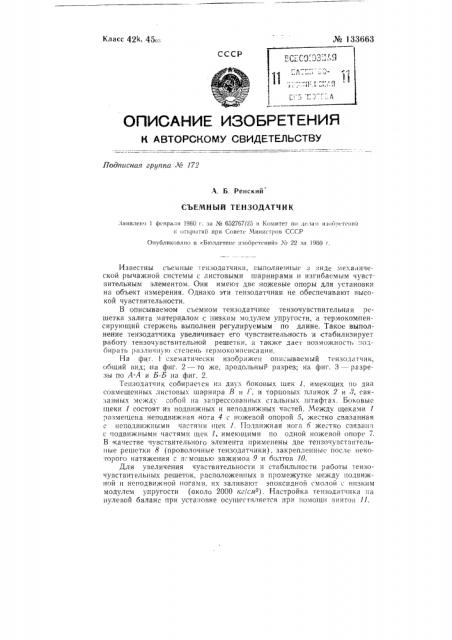

Класс 42k, 45св № )33663

СССР ц.

OflHCAHNE ИЗОБРКТЕНия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпасная группа Л3 172

А. Б. Ренский

СЪЕМНЫЙ ТЕНЗОДАТЧИК

;1аивлено 1 фсвралн !960 г. ва № 652767/25 н Комитет но дс,1ам наоорст ннн и открытий нри Совете Министров СССР

Онубликовано в «Б1оллетенс иаобрстсний» ¹ 22 за 1960 г, Известны съемные тензодатчики, вьнолненные в виде механической рычажной системы с листовыми шарнирами и изгиоаемым чувствительным элементом. Они имеют две ножевые опоры для установк>и на объект измерения. Однако эти тензодатчики не обеспечивают высокой чувствительности.

В описываемом съемном тензодатчике тензочувствительная решетка залита материалом с низким модулем упругости, а термокомпенсирующий стержень выполнен регулируемым по длине. Такое выполнение тензодатчика увеличивает его чувствительность и стабилизирует работу тензочувствительной решетки, я так>КР дает возможност1:101бирять рязличну1о степень термокомпенсяции.

На фиг. 1 схематически изображен описываемый тензодятчик, общий вид; на фиг. 2 — то же, продольный разрез; на фиг. 3 — разрезы по Л-Л и Б-Б на фиг. 2.

Тепзодятчик собираеяся из двух боковых шек 1, имеющих по два совмещенных листовых шарнира В и 1, и торцовых планок 2 и 3, связанных между с.обой на запрессованных стальных штифтах. Боковые щеки 1 состоят из подвижных и неподвижных частей. Между щеками 1 размещена неподвижная нога 4 с ножевой опорой 5, жестко связанная с неподвижными частями щек 1. Подвижная нога 6 жестко свя,BI(.1 с подвижными частями щек 1, имеющими по одной ножевой опоре 7.

В качестве чувствительного элемента применены две тензочусвствитель11ые решетки 8 (проволочные тензодатчики), закрепленные после некоторого натяжения с и;мощью зажимов 9 и болтов 10.

Для увеличения чувствительности и стабильности работы тензочувствительпых решеток, расположенных в промежутке между подвижной и неподвижной ногами, их заливают эпоксидной смолой с низким модулем упругости (около 2000 кг/сл ) . Настройка тензодятчнка ня нулевой баланс при уста1швке осу|цествляется при помо1ци винтов 11.

¹ 133663

В целях подбора различной степени компенсации применен термокомпенсирующий стержень 12 из латуни или бронзы со скользящими бобышками И, регулировочными винтами 14 и зажимными гайками 15, закрепля|ощими* термокомпенсирующий стержень 12 в необходимом положении. На торцах щек 1 закреплена текстолитовая планка 16 с контактными штырями 17. Запрессованные ь щеки 1 шпильки И служат для установки тензодатчика па конструкции с помощью струбцинки.

Описываемый тензодатчик предназ ачен для измерения деформаций при статических испытаниях материалов и конструкций в пределах и за преде,тами упругости.

Тензодатчик устанавливается на поверхности испытуемой конструкции на три ножевые опоры 5, закреггляется струбцинкой и включается в измерительную цепь. Регулировочные LHHTbI 11 отвинчиваются.

В рабочем положении шарнир 1 замкнут термокомпе нсирующим стержнем 12, а шарнир В обеспечивает поворот вокруг него подвижной ноги б.

Поворот подвижной ноги б вызывает изгиб упругой эпоксидной среды, в которую залиты тензочувствительные решетки 8, что, в свою очередь, вызывает разнозначный тензоэффект в датчике и удвоенный разбаланс внешнего полумоста.

Влияние температурных деформаций тензодатчика на измерения устраняется термокомпенсационным стержнем 12, коэффициент температурного расширения которого больше, чем коэффициент расширения материала щек.

При изменении температуры термокомпенсиру;ощий стержень 12 будет деформироваться больше чем шеки 1, что вызовет поворот частей устройства, расположенных справа от о и шарниров Г и Д, на один и тот же угол. При соответствуюшем соотношении между коэффициентами линейного расширения термокомпенсирующего стержня 12 и щек 1 можно достичь относительной неподвижности шарнира B при перепадах температуры.

Общая тарировка прибора может производиться как на компараторах, так и на тарировочных линейках равного сопротивления.

Предмет изобретения

1. Съемный тензодатчик, выполненный в виде механической рычажной системы с листовыми шарнирами и изгибаемым чувствительным элементом имеющий две ножевые опоры для установки на объект измерения, о т л и ч а ю ш и и с я тем, что, с целью увеличения чувствительности и стабилизации работы тензочувствительной решетки, она залита материалом с низким модулем упругости.

2. Тензодатчик по и. 1, о т л и ч а ю ш и и с я тем, что его термокомпенсирующий стержень выполнен регулируемым по длине, с целью подбора различной степени компенсации.
