Форма для изготовления железобетонных изделий с арматурными выпусками

Форма для изготовления железобетонных изделий с арматурными выпусками

Иллюстрации

Показать все

Реферат



Изобретение относится к области произйодства изделий сборного бетона и железобетона и позволяет улучшить условия их распалубки из форм для изготовления изделий с арматурньти выпусками. Это достигается за счет того, что каждый пустотообразователь выполнен из L-образного элемента 6 и сухарей 7 и 8 с выемками 11 и 12, образующими канал 13 для пропуска арматуры. Один из сухарей закреплен на одной полке L-образного элемента, а другой зафиксирован в замковом пазу 10, образованном в противоположной полке L-образного элемента 6. 6 ил. (Л W со со N5 О5 ел V фиг.1 т1

СОЮЗ СОВЕТСНИК

СОЦИАЛ ИСТИЧЕСНИК

РЕСПУБЛИК (19) (11) А1 (51)4В 2 В 704

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

lO

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

М А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4054081/29-33 (22) 09.04.86 (46) 15.09.87. Бюл. Ф 34 (71) Научно-исследовательский институт промышленного строительства (72) Л.Х.Фитерман, С.Б.Сигал, Ф.М,Ахмадуллин, М.Ф.Красноперов, Т.Г.Андреева и А.Х,Еникеев (53) 69.057 ° 53(088,8) (56) Авторское свидетельство СССР

1l 1102677, кл, В 28 В 7/12, 1982, (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ С АРМАТУРНЫМИ ВЫПУСКАМН (57) Изобретение относится к области производства изделий сборного бето" на и железобетона и позволяет улучшить условия их распалубки из форм для изготовления иэделий с арматурными выпусками. Зто достигается за счет того, что каждый пустотообразователь выполнен из L-образного элемента 6 и сухарей 7 и 8 с выемками

ll и 12, образующими канал 13 для пропуска арматуры. Один из сухарей закреплен на одной полке L-образного элемента, а другой зафиксирован в замковом пазу 10, образованном в противоположной полке L-образного элемента 6. 6 ил..1 133726

Изобретение относится к производству изделий сборного бетона н железобетона.

Целью изобретения является улучшение условий распалубки изделий.

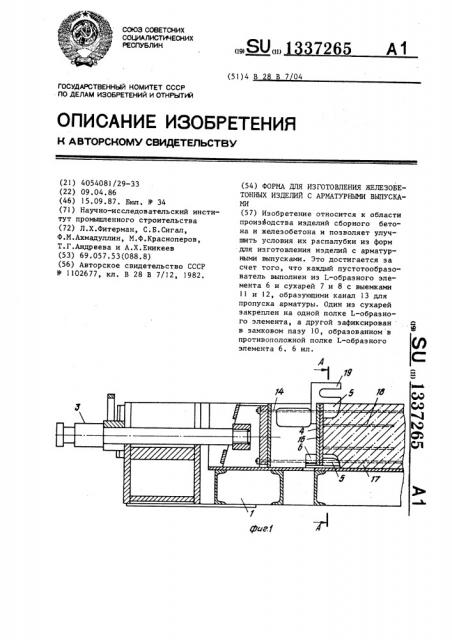

На фиг.l схематично изображена форма для изготовления железобетонных изделий с арматурными выпусками, разрез; на фиг.2 — то же, вид в плане; на фиг.3 — разрез А-А на фиг.1; на фиг.4 — пустотообразователь в сборе; на фиг.5 — сухарь, на фиг,6

Ь-образный элемент.

Форма для изготовления железобетонных изделий с арматурными выпусками состоит из поддона 1, жестко связанного с бортами 2, причем на одном из ее концов смонтировано натяжное приспособление 3, обеспечивающее напряжение арматуры. В заданных местах на поддоне 1 и бортах 2 закреплены диафрагмы 4 и пустотообразователи 5.

Каждый пустотообразователь 5 выполнен из Е-образного элемента 6 и сухарей 7 и 8. Причем в сухаре 8 образован выступ 9, размещаемый в пазу

10 L-образного элемента 6. В сухарях

7 и 8 образованы соответственно выемки 11 и 12 для создания канала 13, Зо через который пропускается арматура

14, причем в задней части каждого пустотообразователя 5 закреплен упор

15, фиксирующий положение диафрагмы

4 и закладной детали 16 изделия 17.

Форма для изготовления железобе35 тонных изделий с арматурными выпусками работает следующим образом.

На поддон 1 устанавливают L-образный элемент с жестко присоединенным

40 к нему сухарем 8. В него перед упором 15 устанавливают диафрагмы 4 и закладную деталь 16 изделия 17 с анкерующими стержнями 18. Затем сквозь отверстия в диафрагме 4 и зак45 ладной детали 16 пропускают напрягаемую арматуру 14 и закрепляют в анке5 2 рующем устройстве натяжного приспособления 3. Вставляют сухарь 8 так, чтобы его выступ 9, взаимодействуя с пазом 10 L-образного элемента пустотообразователя 5, фиксировал их взаимное расположение. Выемки ll u

12 сухарей 7 и 8 образуют канал 13, в котором расположена напрягаемая арматура 14.

Сверху на диафрагму 4 и закладную деталь 16 устанавливают пустотообразователи 5 для образования верхних выемок в иэделии !7.

После натяжения арматуры 14 производится укладка и уплотнение бетона. Перед термообработкой верхние пустотообразователи 5 за скобу 19 извлекают из сырого бетона.

После термообработки и снятия натяжения арматуру 14 перерезают в промежутке между натяжным устройством 3 и диафрагмой 4 и изделие извлекают из формы. Затем из изделия 17 последовательно извлекают элемент пустотообразователя 5.

Формула из обретения

Форма для изготовления железобетонных иэделий с арматурными выпусками, содержащая установленные на поддоне борта, пустотообразователи с прорезями для прохода арматурных выпусков и натяжные приспособления, отличающаяся тем, что, с целью улучшения условий распалубки, каждый пустотообразователь выполнен из L-образного элемента и сухарей с выемками, образующими канал для пропуска арматуры, причем один из сухарей жестко закреплен на одной полке L-образного элемента, а другой зафиксирован в замковом пазу, образованном в противоположной полке L-образного элемента.

1337265

1337265
