Реферат



Изобретение относится к технике швартовки судов на рейдовые бочки, а именно к устройствам для заводки гиб кого проводника за обух рейдовой боч ки. Цель изобретения - повьппение надежности устройства в работе и обеспечение удобства его использования, особенно при дистанционной заводке гибкого проводника за обух рейдовой бочки в условиях волнения моря. Устройство состоит из дугообразного крюка 1 и жестко присоединенного к нему шеста 2. На одном конце крюка 1 смонтирован качающийся на оси 3 рычаг 4, состоящий из двух щек, со свободно посаженной в его паз 5 скобой 6, соединенной с гибким проводником 7. На другом конце крюка 1 смонтирована защелка с пазом 10. Канал образован крюком для заводки обуха 11 рейдовой бочки. 3 ил. со 00 к СО fO tftue-l

1 Ai

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ((9) (И!

SU др 4 В 63 В 21/04 (21) 2573297/27-11 (22) 27. 01. 78 (46) 15,09.87. Бюл. У 34 (75) В.Е.Ткачев (53) 629.12.015 (088.8) (56) Патент Германии У 473289, кл. 65а,3, 1928. (54) УСТРОЙСТВО ДЛЯ ЗАВОДКИ ГИБКОГО

ПРОВОДНИКА ЗА ОБУХ РЕЙДОВОЙ БОЧКИ

ПРИ ШВАРТОВКЕ СУДОВ (57) Изобретение относится к технике швартовки судов на рейдовые бочки, а именно к устройствам для заводки гиб кого проводника за обух рейдовой боч ки. Цель изобретения — повышение надежности устройства в работе и обеспечение удобства его использования, особенно при дистанционной заводке гибкого проводника за обух рейдовой бочки в условиях волнения моря. Устройство состоит из дугообразного крюка 1 и жестко присоединенного к нему шеста 2. На одном конце крюка 1 смонтирован качающийся на оси 3 рычаг 4, состоящий иэ двух щек, со свободно посаженной в его паз 5 скобой 6, соединенной с гибким проводником 7. На -: другом конце крюка 1 смонтирована защелка с пазом 10. Канал образован крюком для эаводки обуха 11 рейдовой бочки. 3 ил.

1 13373

Изобретение относится к технике швартовки судов на рейдовые бочки, а именно к устройствам для заводки гибкого проводника за обух рейдовой с> бочки.

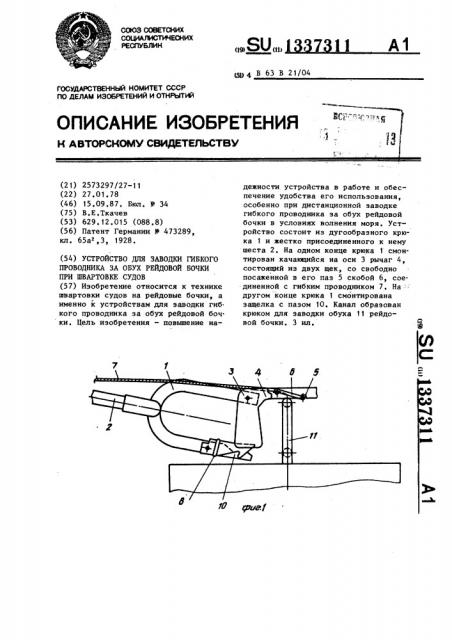

Цель изобретения — повышение надежности устройства в работе н обеспечение удобства его использования особенно при дистанционной заводке гибкого проводника за обух рейдовой бочки в условиях волнения моря, На фиг. 1 показано положение устройства, подготовленного к заводке гибкого проводника за обух рейдовой ,бочки; на фиг. 2 — положение устройства после сочленения рычага с защелкой; на фиг. 3 — положение устройства после заводки гибкого проводника за обух рейдовой бочки.

Устройство состоит иэ дугообразного крюка 1 и жестко присоединенного к нему шеста 2. На одном конце дугообразного крюка смонтирован качающийся на оси 3 рычаг 4, состоящий из 2 щек, со свободно посаженной в его паз 5 скобой 6, соединенной с гибким проводником 7. На другом конце дугообразного крюка смонтирована подрезиненная кольцом 8 защелка 9 с зо пазом 10, сочленяющаяся с рычагом 4 при его повороте.

Канал образован дугообразным крю ком для заводки обуха 11 рейдовой бочки при работе с устройством.

Устройство работает следующим образом.

Качающийся рычаг 4 вручную устанавливается в положение, показанное на фиг. 1, затем скоба 6 фиксируется

11 2 в пазу 5 с одновременным натяжением гибкого проводника 7.

При заводке устройства за обух 11 рейдовой бочки (фиг. 1) под действием последнего рычаг 4 поворачивается вокруг оси 3 н скоба 6 входит в паз 10 защелки 9 (фиг. 2), после чего устройство выбирается на себя.Под действием обуха 11 рычаг поворачивается в первоначальное положение (фиг. 3). Гибкий проводник заведен за обух рейдовой бочки.

Формула и э о б р е т е н и я

Устройство для заводки гибкого проводника за обух рейдовой бочки при швартовке судов, содержащее шест с дугообразной вилкой, на одном конце которой закреплен посредством шарнира с возможностью поворота двуплечий Г-образный рычаг, взаимодействующий посредством защелки с другим концом дугообразной вилки, при этом устройство выполнено с пазом для удержания заводимого гибкого проводника, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства в работе и обеспечения удобства

era использования особенно при дистанционной заводке гибкого проводника за обух рейдовой бочки в условиях волнения. моря, защелка размещена на конце дугообразной вилки, противоположном ее концу с двуплечим рычагом, а паэ для удержания эаводимого гибкого проводника выполнен на конце

Г-образного двуплечего рычага, взаимодействующего с защелкой.
