Реферат



Изобретение относится к области подъемно-транспортного машиностроения , а именно к грузоподъемным стреловым кранам. Цель изобретения - повышение надежности крана. Стрела крана выполнена с балкой 5, связанной посредством шарнирно сочлененных сепараторов 3, 10 с роликами 4, 11 с колонной 1 краяа. При повороте балки 5 стрелы относительно колонны 1 ролики 4, 11 самоустанавливаются благодаря шарнирно сочлененным сепараторам 3, 10. 3 ил. W -/J со со м со со оо

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (П) (5)) 4 В 66 С 23/02, 23/84

А1

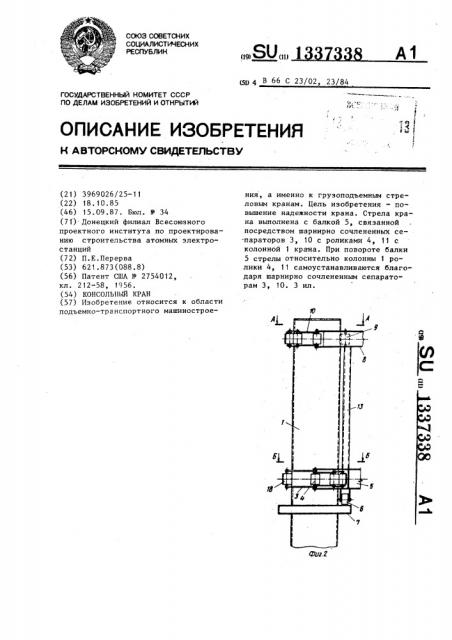

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3969026/25-11 (22) 18. 10. 85 (46) 15.09.87. Бюл. Ф 34 (71) Донецкий филиал Всесоюзного проектного института по проектированию строительства атомных электростанций (72) П.Е.Перерва (53) 621.873(088.8) (56) Патент США N 2754012, кл. 212-58, 1956. (54) КОНСОЛЬНЫЙ КРАН (57) Изобретение относится к области подъемно-транспортного машиностроения, а именно к грузоподъемным стреловым кранам. Цель изобретения — повышение надежности крана. Стрела крана выполнена с балкой 5, связанной посредством шарнирно сочлененных сепараторов 3, 10 с роликами 4, 11 с колонной 1 крана. При повороте балки

5 стрелы относительно колонны ролики 4, 11 самоустанавливаются благодаря шарнирно сочлененным сепараторам 3, 10. 3 ил, 1337338

Изобретение относится к подъемнотранспортному машиностроению, а именна к консольным кранам.

Цель изобретения — повышение надежс, ности крана, На фиг ° 1 изображен кран, общий вид; на фиг. 2 — опорно-поворотный узел стрелы крана, вид сбоку, на фиг. 3 — разрез А-А на фиг. 2; на фиг. 4 — разрез Б-Б на фиг. 2.

Консольный кран содержит колонну

1, несущую стрелу 2. Нижний опорноповоротный узел стрелы 2 содержит замкнутый сепаратор 3 с роликами 4, надетый на колонну 1 и несущий балку

5 стрелы 2, в нижней части которой смонтирован опорный ролик 6, перемещающийся по кольцу 7, закрепленному на колонне 1. Верхний опорно-поворот- о ный узел включает в себя скобу 8 с центральным роликом 9, расположенную с одной стороны колонны 1, и сепаратор 10 с роликами 11, который выполнен шарнирно -сочлененным, расположен 25 с другой стороны колонны 1 и соединен с концами скобы 8, связанной наклонной тягой 12 и стойкой 13 с балкой

5 стрелы 2. На балке 5 расположена грузовая каретка 14. Стрела 2 может иметь дополнительно стойку 15 и тяги

16, 17, входящие в подвеску балки 5 на колонне 1. Сепаратор Э может быть шарнирно сочлененным. Ролик 18 сепа-ратора 3 и ролик 9 могут быть подпружеф

35 ны, Роликов 6 может быть несколько.

Консольный кран работает следующим образом.

Вертикальные усилия передаются на колонну 1 через кольцо 7 и ролик 6, Усилия от действия изгибающего момента передаются на колонну 1 через сепараторы 3, 10 с роликами 4, 11.

Ролики 9, 18 являются фиксирующими.

В зоне перемещения роликов 4, 9 11, 18, благодаря шарнирно сочлененному сепаратору 3, 1О, поверхность колонны 1 не требует большой точности изготовления.

Формула и з обретения

Консольный кран, содержащий стрелу, опорно-поворотные узлы, нижний из которых включает в себя замкнутый сепаратор с роликами, надетый на ко" лонну и несущий балку стрелы, в нижней части которой смонтирован опорный ролик, установленный на кольце, закрепленном на колонне, и наклонную тягу, соединенную со. средней частью балки стрелы и верхним опорноповоротным узлом, о т л и ч а ю— шийся тем, что, с целью повышения надежности, он снабжен стойкой, вертикально установленной на балке стрелы,а верхний опорно-поворотный узел включает в себя скобу с центральным роликом, расположенную с одной стороны колонны, и сепаратор с роликами, который выполнен шарнирно сочлененным, расположен с другой стороны колонны и соединен с концами скобы, связанной с наклонной тягой и стойкой.

133 7338

1337338
