Разделительное устройство траншеи противофильтрационной завесы

Разделительное устройство траншеи противофильтрационной завесы

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства. Цель изобретения - сокращение затрат труда, повышение качества сооружения. Разделительное устройство траншеи противофильтрационной завесы выполнено из двух полутруб 1, соединенных по высоте эластичной водонепроницаемой лентой 2. ,На внутренней поверхности полутруб 1 крепятся внутренние ребра 3 с наклонными направляющими прорезями и ребрами жесткости 5. Внутри разделительного устройства размещается жесткий центральньй стержень 6 с пальцами 7. Опущенный в траншею разделитель опирается на основание, а центральный стержень 6 погружается в основание траншеи на величину, равную высоте прорезей. Пальцы 7 при этом перемещаются в проре:зях в нижнее положение, а полутрубы 1 раздвигаются, увеличивая ширину разделителя. Наружные ребра 10 вдавливаются в стенки траншеи 9, разделяя смежные захваты. 2 ил. (Л :«д :о Ifur.t

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111 (5Р 4 Е 02 В 3/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3968436/29-15 (22) 06.08.85 (46) 15.09.87. Бюл. В 34 (71) Украинский проектно-технологический и конструкторский институт технологии и организации специальных работ (72) А.Я.Каганович и И.И. Шейкус (53) 627.824.3(088.8) (56) Филахтов А.Л. и др. Опыт возведения сооружений методом "стена в грунте". Киев: Будивельник, с. 60.

Абызов А.Г. и др. Возведение сооружений методом "стена в грунте", Киев: Будивельник, 1978, с. 119, 197. (54) РАЗДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ТРАНШЕИ ПРОТИВОФИЛЬТРАЦИОННОЙ ЗАВЕСЫ (57) Изобретение относится к области строительства. Цель изобретения — сокращение затрат труда, повышение качества сооружения. Разделительное устройство траншеи противофильтрационной завесы выполнено иэ двух полутруб 1, соединенных по высоте эластичной водонепроницаемой лентой 2. ,На внутренней поверхности полутруб 1 крепятся внутренние ребра 3 с наклонными направляющими прорезями и ребрами жесткости 5. Внутри разделительного устройства размещается жесткий центральный стержень 6 с пальцами 7.

Опущенный в траншею разделитель опирается на основание, а центральный стержень 6 погружается в основание траншеи на величину, равную высоте прорезей. Пальцы 7 при этом перемещаются в прорезях в нижнее положение, а полутрубы 1 раздвигаются, увеличи- /р вая ширину разделителя. Наружные ребра 10 вдавливаются в стенки траншеи 9, С разделяя смежные захваты. 2 ил.

13374

Изобретение относится к строительству и предназначено для разделения захваток разрабатываемой под защитой глинистой суспензии траншеи, при строительстве противофильтрационных завес методом "стена в грунте".

Цель изобретения — сокращение затрат труда и повышение качества сооружения.

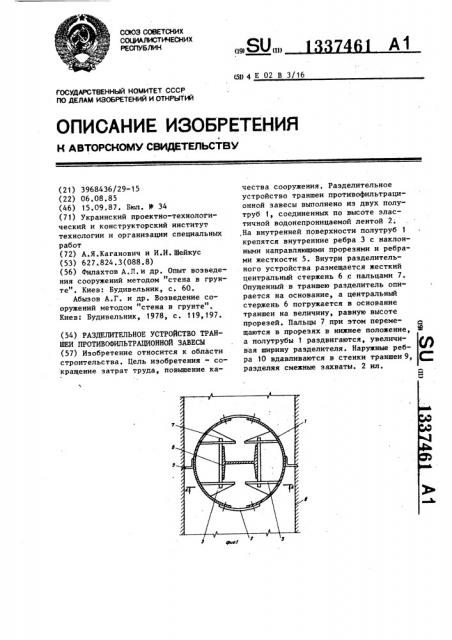

На фиг. 1 показан разделитель в траншее в раздвинутом положении, поперечный разрез; на фиг. 2 — то >ке, частичный разрез, включающий распорный механизм.

Разделитель состоит из двух полутруб 1, соединенных по высоте эластичной водонепроницаемой лентой 2. На внутренней поверхности полутруб крепятся внутренние ребра 3 с наклонны20 ми направляющими прорезями 4 и ребрами жесткости 5. Кроме того, внутри разделителя размещается жесткий центральный стержень 6 с пальцами 7.

В процессе сборки разделителя пальцы центрального стержня заводятся в наклонные прорези на внутренних ребрах.

Разделительное устройство траншеи противофильтрационной завесы, разрабатываемой под защитой глинистой суспензии методом 1 стена в грунте", состоящее иэ.металлической трубы с уголковыми наружными ребрами, о т л ич а ю щ е е с я тем, что, с целью сокращения затрат труда и повышения качества сооружения, разделительное устройство выполнено из двух вертикальных полутруб, соединенных по высоте эластичной водонепроницаемой лентой, с наружными уголковыми ребрами

35 и внутренними ребрами с наклонными направляющими прорезями, а также жесткого центрального стержня с пальцами, входящими в направляющие прорези на внутренних ребрах.

При подъеме разделителя эа центральный стержень 6 полутрубы под собственным весом опускаются вниз, выступающие пальцы 7 перемещан>тся в прорезях 4 в верхнее положение, а полутрубы 1 сдвигаются, уменьшая ши— рину разделителя. Разделитель заводится в траншею 8 и свободно опускается на необходимую глубину. Опущенный в траншею разделитель опирается на основание, а центральный стержень б! б погружается в основание траншеи на величину, равную высоте прорезей 4.

Пальцы 7 при этом перемещаются в прорезях в нижнее положение (фиг. 2), а полутрубы 1 раздвигаются, увеличивая ширину разделителя. В стенке траншеи

8 вдавливаются наружные ребра 9 полутруб 1, разделяя смежные эахватки.

После засыпки двух смежных захваток траншеи противофильтрационным материалом разделитель поднимается за центральный стержень 5, пальцы 7 перемещаются в прорезях 4 в верхнее положение, полутрубы сдвигаются, уменьшая ширину разделителя, и он свободно извлекается на поверхность для установки на новую эахватку.

Формула и з обретения

ВНИИПИ Заказ 4102/26 Тираж 606 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная,
