Тампонажный снаряд

Тампонажный снаряд

Иллюстрации

Показать все

Реферат



Изобретение относится к области горной пром-ти и предназначено для изоляции зон поглощения при бурении скважин. Цель - повышение эффективности работы снаряда за счет создания надежной гидроизоляционной зоны. Снаряд состоит из корпуса 1 с осевым каналом 2 для подачи компонентов . На корпусе 1 расположены верхний 3 и нижний 4 перекрывающие злементы (ПЭ) с противоположно ори«i . JL О) а

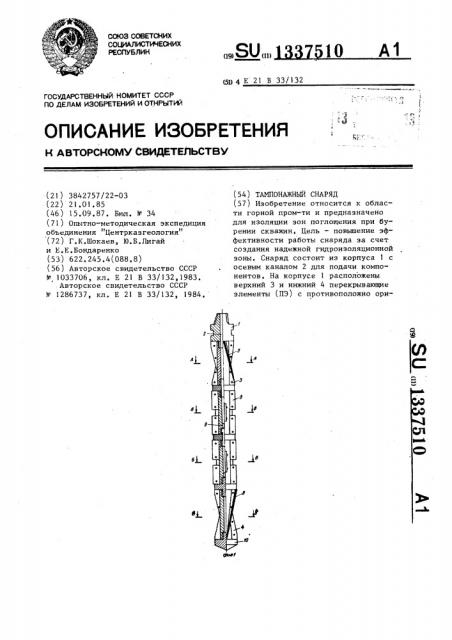

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

10 А1 (19) (11) (SD 4 Е 21 В 33/132 () г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3842757/22-03 (22) 21.01.85 (46) 15.09.87. Бюл. М 34 (71) Опытно-методическая экспедиция объединения "Центрказгеология" (72) Г.К.Шокаев, Ю.Б.Лигай и Е.Е.Бондаренко (53) 622.245.4(088.8) (56) Авторское свидетельство СССР

М 1033706, кл. Е 21 В 33/132,1983.

Авторское свидетельство СССР

Ю 1286737, кл. Е 21 В 33/132, 1984. (54 ) ТА1"1ПОНАЖНЫЙ СНАРЯД (57) Изобретение относится к области горной пром-ти и предназначено для изоляции эон поглощения при бурении скважин. Цель — повышение эффективности работы снаряда за счет создания надежной гидроизоляционной зоны. Снаряд состоит из корпуса 1 с осевым каналом 2 для подачи компонентов. На корпусе 1 расположены верхний 3 и нижний 4 перекрывающие элементы (ПЭ) с противоположно ори13375 ентированными лопастяьж 5. Последние расположены с возрастающим углом наклона от смесителя, выполненного в виде перемешивающего узла с затирочными элементами (ЗЭ) 6 и раэмещенного между ПЭ 3 и 4. Лопасти 5 и ЗЭ 6 имеют съемные упругие прокладки и эластичный материал. Между ЗЭ 6 выполнены каналы 9 для подачи компонента в скважину. При этом ЗЭ 6 установлены в шахматном порядке с возможностью взаимодействия со стенками сква10 жины. Под давлением компоненты тампонажной смеси поступают в смеситель, где перемешиваются ЗЭ б. Смесь разбрасывается в стороны и задавливается в поры стенки скважины. По обе стороны от смесителя ПЭ 3 и 4 создают гидроизоляционную зону, После закачки необходимого количества смеси вращением снаряда в течение 10-30 мин заканчивают процесс тампонирования,.-и

t. ° .. снаряд извлекают на поверхность.

5 ил.

Изобретение относится к горной промышленности, а точнее к нефтегазодобывающей, и может быть использовано при бурении скважин для изоляции зон поглощения.

Цель изобретения — повышение эффективности работы тампонажного снаряда за счет создания надежной гидроизоляционной зоны, На фиг. 1 изображен тампонажный снаряд, обц1ий вид; на фиг. 2 — сечение

А-А на фиг. 1; на фиг. 3 — сечение

Б-Б на фиг. 1; на фиг. 4 — сечение

В-B на фиг. 1; на фиг. 5 — расположение лопастей.

Тампонажный снаряд содержит корпус

1 с осевым каналом 2 для подачи компонентов. На корпусе расположены верхний 3 и нижний 4 перекрывающие элементы с противоположно ориентированными лопастями 5, причем послецние расположены с возрастающим углом наклона от смесителя, который выполнен в виде перемешивающего узла с затирочными элементами 6 и размещен между перекрывающими элементами, Лопасти 5 верхнего 3 и нижнего 4 перекрывающих элементов и эатирочные элементы 6 снабжены соответетвенно съемными упругими прокладками 7 и эластичным материалом 8. Между затирочными элементами 6 выполнены каналы

9 для подачи компонента в скважину, причем эатирочные элементы 6 установ" лены с возможностью взаимодействия со стенками скважины.

Затирочные элементы, расположенные в шахматном порядке, могут быть

2 выполнены спиралеобразными, обеспечивающими качественное эадавливание тампонажной смеси, На конце тампонажного снаряда рас,> положена пробка 10, Тампонажный снаряд работает следующим образом.

Тампонажный снаряд опускают до зоны поглощения промывочной жидкости.

1О Затем производят подачу компонентов тампонажной смеси и продавочной жидкости в снаряд, после чего включается вращение бурового инструмента.

Под действием давления насоса компо 5 ненты тампонажной смеси поступают в смеситель, где они тщательно перемешиваются затирочными элементами 6, расположенными в шахматном порядке.

Так как затирочные элементы 6 выпол20 нены спиралеобразными, то при их вращении образуется постепенно возрастающая центробежная сила, способствующая разбрасыванию тампонажной смеси в сторону, а так как затирочные

2 элементы 6 установлены с возможностью взаимодействия со стенками скважины, то разбрасываемая смесь задавливается в стенки и поры скважины. При этом по обе стороны от смесителя создается

ЗО верхним 3 и нижний 4 перекрывающими элементами гидроизоляционная зона.

При наличии в зоне поглощения небольших пор и трещин в ней возникает очень большое давление тампонажной

Э5 смеси, в результате чего тампонажная смесь стремится из зоны поглощения в гидроизоляционную зону перекрывающих элементов. При этом основное сопро133751

Формула изобретения ф ие2

Составитель Е.Молчанова

Редактор А.Ревин Техред М.Ходанич Корректор. А. Тя ско

Заказ 4105/28

Тираж 532 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 тивление приходится на верхнюю часть лопастей 5, имеющую угол наклона, равный <р =25, В результате этого соэf дается надежная гидроизоляционная эона, препятствующая дальнейшему про5 движению тампонажной смеси и направляющая ее в зону поглощения. При уменьшении давления в зоне поглощения основная нагрузка приходится на нижнюю часть лопастей 5, имеющую угол наклона, равныи =7 . В результате этого увеличивается производительность, т.е. количество подаваемой промывочной жидкости.

После того, как в скважину закачено необходимое количество компонентов тампонирующей смеси и продавочной жидкости, вращением тампонажного снаряда в течение 10-30 мин заканчи 20 вают процесс тампонирования и снаряд извлекают на поверхность. Если же производится сухое тампонирование,то снаряд извлекается после разбурки сухого компонента. Такое конструктивное выполнение обеспечивает эффективное задавливание тампонажной смеси в поры и трещины стенок скважины и повьппается качество изоляционных работ.

В связи с тем, что лопасти 5 перекрывающего элемента установлены с возрастающим углом наклона, обеспечивается необходимое давление для о

4 создания надежной гидроизоляционной эоны, так как чем больше угол наклона лопастей, тем больше давление, возникающее в них, чем меньший угол наклона, тем больше производительность подачи жидкости. Паэтому расположение лопастей под возрастающим углом наклона обеспечивает поочередное взаимодействие частей лопасти, обеспечивающее создание надежной гидроизоляционной зоны.

Тампонажный снаряд, включающий корпус с осевым каналом для подачи . компонентов и с верхним и нижним перекрывающим элементом на его наружной поверхности, смеситель, размещенный между ними, выполненный в виде перемешивающего узла с затирочными элементами и каналом для подачи компонента между ними и установленный с возможностью взаимодействия со стенками скважины, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности работы снаряда за счет создания надежной гидроизоляционной зоны, верхний и нижний перекрывающий элементы выполнены с противоположно ориентированными лопастями, причем последние расположены с возрастающим углом наклона от смесителя.
