Реферат



Изобретение относится к нефтегазодобьшающей промьшленности и м.б. использовано при эксплуатации скважин , склонных к пескопроявлениям. Цель изобретения - увеличение скважности . Скважинный фильтр содержит верхнюю 1 и нижнюю 2 обечайк11. образующие с козырьками 3 подвижный корпус. На оси корпуса установлена штанга. Козырьки 3 выполнены в виде изогнутых гибких упругих пластин с окнами на каждой из них. ОДин из концов пластин связан со штангой, а в каждом окне установлен объемноплощадный фильтрующий элемент (ФЭ) 7. Проходя через ФЭ 7, пластовые флюиды осаждают на нем содержащиеся механические примеси. По мере накопления примесей на фильтре и осаждения их на забое скважины производят регенерацию посредством прямой промьтки через насосно-компрессорные трубы 5. При этом давление внутри фильтра повьштаестя и пластины раскрываются, открывая фильтр. Под напором двигающейся через открытый фильтр жидкости происходит регенерация ФЭ 7 и вынос накопившихся на забое осадков на дневную поверхность. 3 ил. г (/) (pue.l

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

7512 А "( (19) (11) (511 4 F 21 В 43/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фариа

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3837725/22-03 (22) 20.11 ° 84 (46) 15,09,87. Вюл. № 34 (71) Среднеазиатский научно-исследовательский и проектный институт

"СредазНИПИнефть" .(72) С.Г.Леонтьев, М.Г.Нагаев, А.В.Гриненко, В.А.Червак и Л.С.Леонтьева (53) 662.245.124(088.8) (56) Авторское свидетельство СССР

¹ 973803, кл. F 21 В 43/08, 1981, Авторское свидетельство СССР № 1097779, кл. F 21 В 43/08, 1982. ,(54) СКВАЖИНОЙ ФИЛЬТР (57) Изобретение относится к нефтегазодобывающей промышленности и м.б. использовано при эксплуатации скважин, склонных к пескопроявлениям.

Цель изобретения — увеличение скважности. Скважинный фильтр содержит верхнюю 1 и нижнюю 2 обечайки, образующие с козырьками 3 подвижныи корпус. На оси корпуса установлена штанга. Козырьки 3 выполнены в виде изогнутых гибких упругих пластин с окнами на каждой из них. ОДин из концов пластин связан со штангой, а в каждом окне установлен объемноплощадный фильтрующий элемент (ФЭ) 7.

Проходя через ФЭ 7, пластовые флюиды осаждают на нем содержащиеся механические примеси. По мере накопления примесей на фильтре и осаждения их на забое скважины производят регенерацию посредством прямой промывки через насосно-компрессорные трубы 5.

При этом давление внутри фильтра повышаестя и пластины раскрываются, открывая фильтр. Под напором двигающейся через открытый фильтр жидкости происходит регенерация ФЭ 7 и вынос накопившихся на забое осадков на дневную поверхность. 3 ил.

133751

Изобретение относится к горной промышленности, а именно к нефтегазодобывающей, и может быть использовано при эксплуатации скважин, склонных к

5) пескопроявлениям.

Целью изобретения является увеличение скважности.

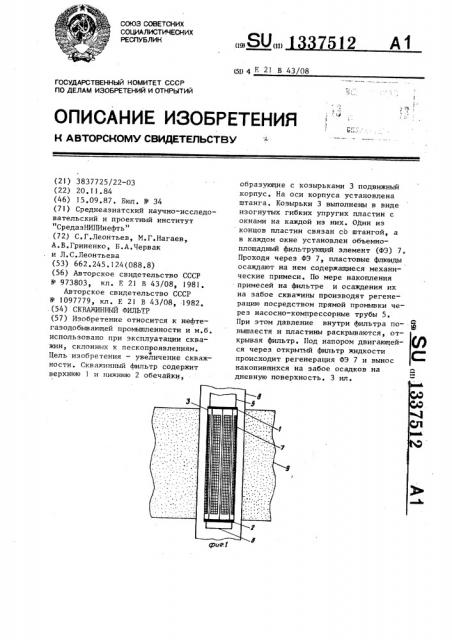

На фиг.1 представлен скважинный фильтр, общий вид; на фиг.2 — то же, вид сверху; на фиг.3 — объемно-фильтрующий элемент.

Скважинный фильтр состоит из верхней и нижней 2 обечаек, козырьков

3, выполненных в виде изогнутых гиб- 1б ких упругих пластин с окнами на каждой из них, и штанги 4. Верхняя 1 и нижняя 2 обечайки образуют с козырьками 3 подвижный составной кс рпус. (!!танга 4 установлена по оси подвиж- 2б ного составного корпуса и соединена с верхней и нижней 2 обечайками, Один из концов изогнутых гибких упругих пластин 3 связан со штангой в рабочем положении изогнутые гиб — 25 кие упругие пластины опираются на верхнюю 1 и нижнюю 2 обечайки. Верхняя 1 обечайка крепится к насоснокомпрессорным трубам (НКТ) 5, а нижняя 2 обечайка закрыта глухой проб- 30 кой 6, В окне каждой изогнутой гибкой упругой пластины 3 установлен объемно-площадный фильтрующий элемент 7 (например, металлические сетки, капроновые набивки, пористые ма.Э териалы и т,д. ) . Фильтр устанавли— вается в скважине 8 на IKT 5.

Пластовый флюид из продуктивного горизонта 9 поступает через фильтр по трубам на дневную поверхность, а мельчайшие механические примеси, содержащиеся в нем, задерживаюгся на поверхности фильтрующих элементов 7.

Выполнение козырьков в виде изогнутых гибких упругих пластин дает возможность, плотно соприкасаясь друг к другу по касательной окружности, образовать герметичный подвижный составной цилиндрический корпус фильтра и обеспечить возврат era в рабочее положение после каждой регенерации посредством прямой промывки.

При регенерации фильтра не происходит перекрытие внутреннего пространства между фильтром и обсадной колонной и не создается дополнительное гидравлическое сопротивление при промывке, что обеспечивает достаточную пропускную способность фильтра, Устройство работает следующим об— разом, Фильтр спускается в скважину 8 на

НКТ 5 и устанавливается напротив пескопроявленного продуктивного горизонта 9. Пластовые флюиды, проходя через фильтрующие элементы 7, оставляют на их поверхности, содержащиеся механические примеси. По мере накопления механических примесей на поверхности фильтра, а также осаждения их на забое скважины проводится регенерация фильтра посредством прямой промывки через HKT 5.

При промывке скважинного фильтра, когда по насосно-компрессорным трубам подается жидкость, давление внутри фильтра повышается, изогнутые гибкие упругие пластины раскрываются, открывая фильтр. Под напором двигающейся через открытый фильтр промывочной жидкости происходит регенерация объемно-площадных филЬтрующих элементов 7, а также вынос накопившихся на забое скважин осадков но затрубному пространству на дневную поверхность, После окончания промывки, т.е, снятия внутреннего давления, изогнутые гибкие упругие пластины за счет собственной упругости вновь занимают рабочее положение.

Формула изобретения

Скважинный фильтр, содержащий верхнюю и нижнюю обечайки и козырьки, образующие подвижный составной корпус, отличающийся тем, что, с целью увеличения скважности, он снабжен штангой, установленной по оси подвижного составного корпуса, а козырьки выполнены в виде изогнутых гибких упругих пластин с окнами на каждой из них, причем один из концов изогнутых гибких упругих пластин связан с штангой, а в каждом окне установлен объемно-площадный фильтрующий элемент.
