Реферат



Изобретение относится к уплотнительным соединениям и позволяет повысить надежность путем дистанционного контроля затяжки -соединения с помощью кольцевой прокладки из эластичного материала, зажатой между фланцами соединения. Прокладку выполняют из материала, обладающего тензорезисторными свойствами, а через кольцевые электроды подключают к вторичному прибору. Проводя изме- .рение омического сопротивления прокладки в процессе работы, можно прогнозировать вероятность разгерметизации стыка до появления утечек. 1 ил. СА9 РО сл со 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51) 4 F 16 ) 15 10

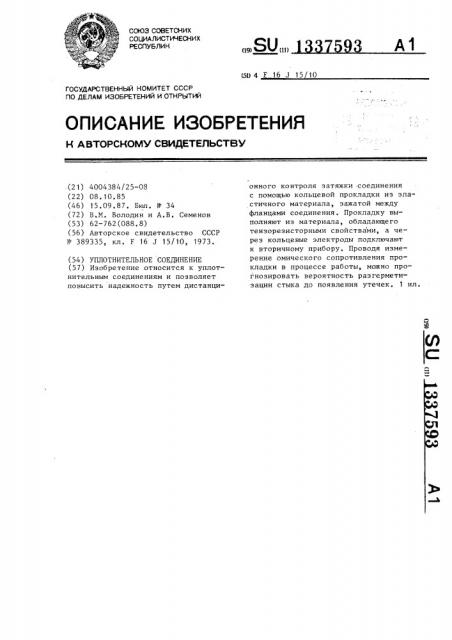

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ.(21) 4004384/25-08 (22) 08.10.85 (46) 15.09.87, Бюл. Н- 34 (72) В.M. Володин и А.В ° Семенов (53) 62-762(088.8) (56) Авторское свидетельство СССР

Р 389335, кл. F 16 3 15/10, 1973. (54) УПЛОТНИТЕЛЬНОЕ СОЕДИНЕНИЕ (57) Изобретение относится к уплотнительным соединениям и позволяет повысить надежность путем дистанционного контроля затяжки .соединения с помощью кольцевой прокладки из эластичного материала, зажатой между фланцами соединения. Прокладку выполняют из материала, обладающего тензорезисторными свойствами, а через кольцевые электроды подключают к вторичному прибору. Проводя изме.рение омического сопротивления прокладки в процессе работы, можно прогнозировать вероятность разгерметизации стыка до появления утечек. 1 ил.

1337593 дет соответствовать вполне определенное значение ее омического сопротивления. Проводя измерение омического сопротивления прокладки в процессе эксплуатации можно прогнозиро6) Составитель Г. Щуренко

Техред Л.Сердюкова

Редактор Ю, Середа

Корректор Н.Король

Заказ 4111/32 Тираж 811

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r Ужгород, ул, Проектная, 4

Изобретение относится к уплотнительным и герметизирующим соединениям, обеспечивающим контроль состояния разъемного соединения, и может служить для сигнализации возможности нарушения герметичности соединения в процессе эксплуатации.

Целью изобретения является повышение надежности разъемного соединения за счет прогнозирования возможности потери герметичности соединения путем контроля степени обжатия прокладки, 1

На чертеже изображена схема предлагаемого уплотнения.

Уплотнительное соединение состоит из двух фланцев 1 и 2 прокладки 3.

Внутри прокладки концентрично с зазором расположены два кольцевых электрода 4 и 5, имеющие электрический контакт с материалом прокладки и выводы для подключения к вторичному прибору 6, измеряющему омическое сопротивление.

Уплотнительное соединение используют следующим образом.

В случае уменьшения монтажных напряжений в процессе эксплуатации под воздействием эксплуатационных нагрузок (вибрация, пульсация, давления рабочего тела и т.д.) происходит увеличение зазора между фланцами. При этом уменьшается степень обжатия прокладки, и, следовательно, возрастает ее омическое сопротивление.

При снижении степени обжатия прокладки до определенной величины произой() дет разгерметизация стыка. Этому значению степени обжатия прокладки бувать вероятность разгерметизации стыка до появления утечек.

Формула изобретения

Уплотнительное соединение, состоящее из двух фланцев и зажатой между ними кольцевой прокладки из эластичного материала и содержащее средство дистанционного контроля герметичности соединения,, образованное указанной прокладкой и присоединенным к ней вторичным прибором, о т л и ч аю щ е е с я тем, что, с целью повышения надежности за счет прогнозирования возможности потери герметичности соединения путем контроля степени обжатия прокладки, прокладка выполнена из материала, обладающего тензорезисторными свойствами, а вторичный прибор:выполнен в виде средства измерения омического сопротивления.
