Устройство для измерения девиации частоты чм-сигналов

Устройство для измерения девиации частоты чм-сигналов

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить точность измерения девиации частоты ЧМ-сигналов. Устройство содержит формирователь 1, вентили 2 и 3, счетчики 4 и 5, блок 6 вычитания, вычислительный блок 9, блок 10 индикации и блок 11 управления. Введение селектора 7 и накапливающего сумматора 8 позволяет при отклонении формы модулирующего колебания от заданного закона исключить дополнительную погрещность. Это обусловлено тем, что в устройстве определяется среднее значение разности между измеренными в разные моменты времени числами положительных нулей колебания, соответствующее среднему значению девиации частоты этого колебания. 1 ил. оо со со 05

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 G 01 R 23/00! r

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 39007 1О/24-21 (22) 23.05.85 (46) 15.09.87. Бюл. 9 34 (71) Курский политехнический институт (72) И.С.Некрасов и А.С.Романченко (53) 621.317(088.8) (56) Аппаратура для частотных и временных измерений / Под ред. А.П.Горшкова, M. Сов. радио, 1971„ стр. 260.

Авторское свидетельство СССР

К 1170944, кл. G 01 R 23/00, 02.08.84. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕВИАЦИИ ЧАСТОТЫ ЧМ-СИГНАЛОВ (57) Изобретение позволяет повысить точность измерения девиации частоты

Л0 1337796 А1

ЧМ-сигналов. Устройство содержит формирователь 1, вентили 2 и 3, счетчики 4 и 5, блок 6 вычитания, вычислительный блок 9, блок 10 индикации и блок 11 управления. Введение селектора 7 и накапливающего сумматора 8 позволяет при отклонении формы модулирующего колебания от заданного закона исключить дополнительную погрешность. Это обусловлено тем, что в устройстве определяется среднее значение разности между измеренными в разные моменты времени числами положительных нулей колебания, соответствующее среднему значению девиации частоты этого колебания. 1 ил. гистра.

133779

Изобретение относится к измерительной технике и может быть использовано для измерения девиации частоты

ЧМ-сигналов. с

Целью изобретения является повышение точности измерения девиации частоты ЧМ-сигналов.

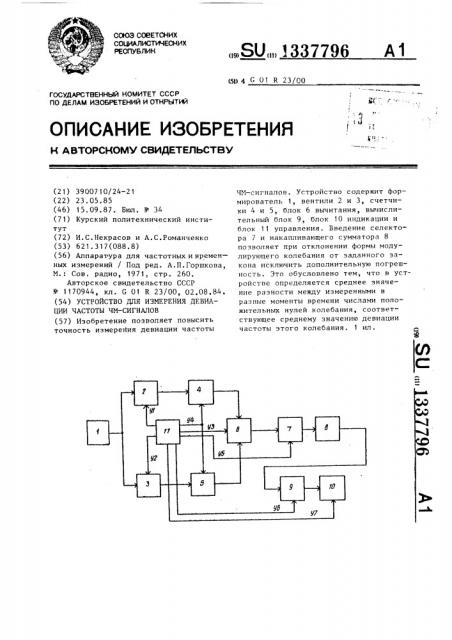

На чертеже представлена функциональная схема предлагаемого устройства.

Устройство для измерения девиации частоты ЧМ-сигналов содержит формирователь 1, вентили 2 и 3 счетчики

4 и 5, блок 6 вычитания, селектор 7, накапливающий сумматор 8, вычислитель- ный блок 9, блок 10 индикации и блок

11 управления.

Формирователь 1, первый вентиль

2 первый счетчик 4 и блок 6 вычита20 ния включены последовательно. Между вторым входом последнего и выходом формирователя 1 включены последовательно соединенные второй вентиль 3 и второй счетчик 5. Селектор 7, на25 капливающий сумматор 8, вычислительный блок 9 и блок 10 индикации соединены последовательно. Первый выход блока 11 управления подключен к управляющему входу первого вентиля, второй выход — к управляющему входу вто30 рого вентиля, третий выход к управляющему входу вычитающего блока, четвертый выход — к входам обнуления первого и второго счетчиков, пятый выход — к управляю- 35 щему входу селектора, шестой выход к управляющему входу вычислительного блока, а седьмой выход — к управляющему входу блока индикации.

Устройство работает следующим об- 0 разом.

Перед измерением счетчики 4 и 5, а также накапливающий сумматор 8 устанавливаются в "нуль". Входной ЧМсигнал поступает на формирователь 1, 45 преобразующий ЧМ-сигнал в последовательность прямоугольных импульсов с сохранением закона модуляции, которая поступает на входы вентилей 2 и

3. Вначале подсчет импульсов, посту- 50 пающих с формирователя 1, осуществляет счетчик 4 в течение времени d t пока открыт вентиль 2 по сигналу с блока 11 управления. Затем подсчет импульсов осуществляет счетчик 5 в течение времени dt пока открыт вентиль

5 по сигналу с блока 11 управления.

По окончании счета по сигналу с блока 11 управления содержимое счет6 2 чика 4 вычитается в параллельном коде из содержимого счетчика 5 в блоке

6 вычитания. Модуль полученной разности поступает через селектор 7 и прибавляется к содержимому накапливающего сумматора 8 по сигналу с блока 11 управления. Затем процесс подсчета чи.ла импульсов, вычисления разности и накопления ее в накапливающем сумматоре 8 повторяется и заканчивается при достижении заданного времени измерения. После этого по сигналу с блока 11 управления запускается вычислительный блок 9, в котором содержимое накапливающего сумматора 8 делится на число циклов определения и накопления разности, полученная средняя скорость изменения частоты ЧМ-сигнала преобразуется в значение девиации частоты, а результат поступает в блок 10 индикации.

В момент фиксации результата в памяти блока 10 индикации по сигналам с блока 11 управления устанавливается исходное состояние всего устройства.

Вычиспительный блок 9 обеспечивает определение среднего значения разности между измеренными счетчиками 4 и 5 в разные моменты времени gt числами положительных нулей ЧМ-колебания путем деления содержимого накапливающегo с ММ То 8 Hd число циклов

= юТ/pt-1 определения разности в блоке 6 вычитания, где Т вЂ” период модулирующего колебания, m — целое положительное число. Кроме того, вычислительный блок 9 обеспечивает определение значения девиации частоты по найденному среднему значению разности, например, для синусоидального закона модуляции по формуле df >t<

= mT/41t где ш — найденное среднее значение разности.

Вычислительный блок 9 может быть выполнен, например, в виде реверсивного сдвигового регистра, в котором число сдвигов влево или вправо соответствует значению двоичных чисел, на которые надо соответственно умножать или делить содержимое этого реБлок 11 управления осуществляет управление процессом определения значения девиации частоты и может быть выполнен, например, как автомат с жесткой логикой и должен обязательно содержать генератор тактовых импульсов, счетчик интервала време96

Составитель В. Новоселов

Редактор А.Лежнина Техред В.Кадар Корректор M.Ïoæo

Заказ 4125/42 Тираж 730 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 1ЗЗ77 ни gt и счетчик циклов . Блок 11.управления выдает следующие управляющие сигналы:

Y1 — открыт вентиль 2

Э

Y2 — открыт вентиль 3, Y3 — определение разности между содержимым счетчиков 4 и 5 в блоке 6;

Y4 — обнуление счетчиков 4 и 5;

Y5 — прибавление к содержимому накапливающего сумматора 8 очередного значения модуля разности;

Уб — запуск вычислительного блока

9, У7 — запись вычисленного значения девиации частоты в память блока 10 индикации.

Повышение точности измерения девиации частоты ЧМ-сигналов достигается за счет устранения зависимости точности устройства от изменения средней частоты f

26

Отклонение формы модулирующего колебания от заданного закона не приводит к дополнительной погрешности, так как в устройстве определяется среднее значение разности между измеренными в разные моменты времени числами положительных нулей колебания, соответствующее среднему значени де виации частоты этого колебания.

Ф о р м у л а и з о б р е т е н и я

Устройство для измерения девиации частоты ЧМ-сигналов, содержащее последовательно соединенные формирователь, первый вентиль, первый счетчик и блок вычитания, между вторым входом которого и выходом формирователя включены последовательно соединенные второй вентиль и второй счетчик, последовательно соединенные вычислительный блок и блок индикации, блок управления, первый выход которого подключен к управляющему входу первого вентиля, второй выход — к управляющему входу второго вентиля, третий выход — к управляющему входу блока вычитания, четвертый выход — к входам обнуления первого и второго счетчиков, о т л и ч а ю щ е е с я тем, что, с целью повышения точности в него введены между выходом блока вычитания и входом вычислительного блока последовательно соединенные селектор и накапливающий сумматор, пятый, шестой и седьмой выходы блока управления соединены с управляющими входами селектора, вычислительного блока и блока индикации.
