Устройство для бандажирования лобовых частей обмоток статоров электрических машин двухниточным швом

Устройство для бандажирования лобовых частей обмоток статоров электрических машин двухниточным швом

Иллюстрации

Показать все

Реферат



Изобретение, относится к оборудованию для изготовления электрических машин и может быть использовано в электротехнической промышленности. Целью изобретения является повышение надежности работы устройства и улучшение качества за счет увеличения плотности наложения бандажа. Для этого петлитель 9 выполнен криволинейным , наружные и внутренние поверхности его образованы радиусами эксцентричных окружностей, радиус внутренней поверхности меньше радиуса наружной поверхности. Петлитель установлен с возможностью качания в плоскости , перпендикулярной плоскости качания иглы 1. Петлитель 9 с рабочей нитью 22 образует сегмент, в который игла со своей рабочей нитью 23 входит свободно. 6 ил. (Л tt 00 00 со О) со

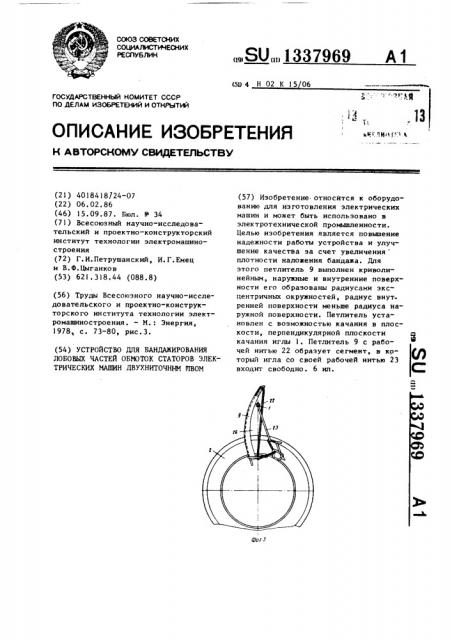

СОЮЗ СОВЕТСНИХ

СО1.лИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1337969 А 1 (59 4 Н 02 К 15 06 х... > "игл я, l3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTPM (21) 4018418124-07 (22) 06. 02. 86 (46) 15.09.87. Бюл. 9 34 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт технологии электромашиностроения (72) Г.И.Петрушанский, И.Г.Емец и В.Ф.Цыганков (53) 621.318.44 (088.8) (56) Труды Всесоюзного научно-исследовательского и проектно-конструк" то рско го ин стн тут а техно по гии элек тромашино строения. — М.: Энергия, 1978, с. 73-80, рис. 3. (54) УСТРОЙСТВО ДЛЯ БАНДАЖИРОВАНИЯ

ЛОБОВЫХ ЧАСТЕЙ ОБМОТОК СТАТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН ДВУХНИТОЧН11М ШВОМ (57) Изобретение относится к оборудованию для изготовления электрических машин и может быть использовано в электротехнической промышленности.

Целью изобретения является повышение надежности работы устройства и улучшение качества за счет увеличения плотности наложения бандажа. Для этого петлитель 9 выполнен криволинейным, наружные и внутренние поверхности его образованы радиусами эксцентричных окружностей, радиус внутренней поверхности меньше радиуса наружной поверхности. Петлитель установлен с возможностью качания в плоскости, перпендикулярной плоскости качания иглы 1. Петлитель 9 с рабочей нитью 22 образует сегмент, в который игла со своей рабочей нитью 23 входит свободно. 6 ил.

)33

Изобретение относится к оборудованию для изготовления электрических машин и может быть использовано в электротехнической промышленности.

Цель изобретения — повышение надежности работы устройства и улучшение качества за счет увеличения плотности наложения бандажа.

На фиг. 1 показана схема предлагаемого устройства; на фиг. 2 — конструкция петлителя; на фиг. 3 — 6 различные взаимные положения петлителя и иглы в процессе бандажирования.

Устройство для бандажирования лобовых частей обмоток статоров электрических машин двухниточным швом содержит основание (не показано), установленную на основании иглу 1, находящуюся в радиальной плоскости статора 2 с элементами, приводящими ее в движение — копиром 3, двигателем 4, рычагами 5 и 6, рейкой 7, шестерней 8, петлитель 9 с элементами его привода — копиром 10, рычагами 11 и 12, рейкой 13, шестерней 14. Петлитель установлен на основании с возможностью качания в плоскости, перпендикулярной плоскости качания иглы.

Петлитель (фиг. 2) выполнен криволинейной формы, наружные и внутренние поверхности которой образованы радиусами эксцентричных окружностей, радиус, образующий внутреннюю поверхность, меньше радиуса, образующего наружную поверхность. Он представляет собой массивную криволинейную иглу с коленчатым перегибом с переменным сечением, меньшим на рабочем конце ) 5 и плавно увеличивающимся к колену 16 и месту 17 крепления. Сечение увеличивается в полном соответствии с увеличением нагрузки на петлитель от натяжения нити.

По наружной поверхности петлителя проходит канавка 18, в которой располагается рабочая нить. Канавка )8 заканчивается на рабочем конце 15 петлителя сквозным отверстием (ушком) 19 для выхода нити. В месте колена )6 канавка 18 имеет углубление 20 для удобства заправки нити. Вблизи места заправки нити имеется перемычка 21, выполненная в виде штифта, перекрывающая канавку поверху. Она служит для предотвращения выпадания нити из канавки в случае ослабления натяжения при обратном ходе петлителя.

7969 2 с>

Подготовка к работе устройства для бандажирования заключается в заправке петлителя 9 и иглы 1 рабочими нитями 22 и 23.

Имеются две бобины с нитями (не показаны), от каждой из них нити проходят к петлителю 9 и игле 1 через два автономных механизма натяжения (не показаны), включающие в себя систему направляющих и натягивающих роликов, а также механизмы затяжки петли.

После механизма натяжения нить 22 попадает в петлитель 9 в месте колена 16, где для удобства заправки имеется углубление 20 канавки, затем нить идет под перемычкой 21 и попадает в канавку 18, выходит через ушко 19 и закрепляется на станине станка (не показана).

В иглу 1 нить 23 после прохождения через механизм натяжения заправляется по канавке, расположенной на наружной выпуклой поверхности 24 иглы 1, проходит по ней и выходит через ушко 25, расположенное на рабочем конце иглы 1.

Игольная нить закрепляется в той же точке на станине, где и петлительная.

Устройство работает следующим образом.

Игла (фиг. 1) производит качательные движения в плоскости оси статора по траектории, проходящей через просвет в лобовой части обмотки 2. Размах и период колебательного движения иглы задается конфигурацией копира 3, который вращается от двигателя 4.

От копира 3 движение на углу 1 передается через рычаги 5 и 6, рейку 7 и шестерню 8.

Петлитель 9 качается в плоскости, перпеидикулярной движению иглы I.

Его движение управляется копиром 10 и передается через рычаги 11 и 12, рейку 13 и шестерню 14. Копиры 3 и 10 выставлены таким образом, что игла I и петлитель 9 движутся в противофазе.

В крайнем верхнем положении, когда иглу ) (фиг.2, 3 и 4) пронизывает сегмент петлительной нити 22, петлитель 9 неподвижен и начинает свое движение вниз в момент, когда игла 1, пройдя сегмент 26, попадает в просвет между обмотками. При дальнейшем движении вниз (фиг. 5 и 6) игла

37969

13 захватывает петлительную пить 22 и в то же время образует сегмент 27 со своей нитью 23. В крайнем нижнем положении петлитель 9 пронизывает сегмент игольной нити ? 3. Игла 1 в этот момент неподвижна до тех пор, пока петлитель 9 не пройдет сквозь сегмент 27.

Таким образом, петлитель 9 (фиг.5 и 6), захватывая игольную нить 23, продевает в нее свою, образуя петлю.

При повторении движений, показанных на фиг. 3 — 6, образуетгя двухниточный цепной шов. Затяжка петли происходит в момент хода петлителя 9 вниз.

Часть нити 23, лежащей в канавке петлителя 9, убирается самим петлителем при ходе его вниз, оставшийся небольшой излишек нити полностью выбирается специальным механизмом затяжки (не показан).

Описанный цикл повторяется при затяжке каждой петли бандажного шва.

Изобретение обеспечивает надежность петлеобраэования при бандажировании двухниточным цепным швом, а также необходимую плотность наложе1а

«ия бандажа бе» деформации лобо,. х частей обмотки статора и без смещения фазовой изоляции.

Формула изобретения

Устройство для бандажированкя лобовых частей обмоток статоров электрических машин двухниточным швом, содержащее основание, установленную на нем с воэможностью качания криволинейную иглу, несущую одну рабочую нить и петлитель, несущий другую Ра бочую нить, о т л и ч а ю щ е е с я тем, что, с целью повьш ения надежности работы устройства и улучшения качества за счет увеличения плотности наложения бандажа, петлитель выполнен криволинейной формы, наружные и внутренние поверхности которой образованы радиусами эксцентричных окружностей, радиус, образущций внутреннюю поверхность, меньше радиуса, образующего наружную поверхность, и установлен на основании с воэможностью качания в плоскости, перпендикулярной плоскости качания иглы.

1337969 337969
