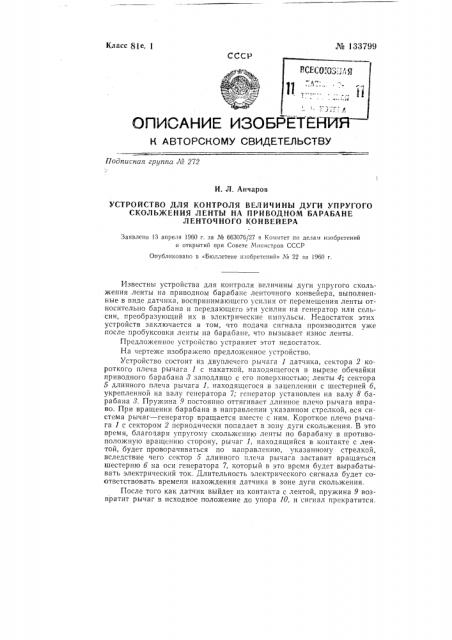

Класс 81, I № 133799

CCcv опиолиив изовеетввия—

Н А ВТО РС КО МУ СВИДЕТЕЛЬСТВУ

Подписная группа Ло 272

И. Л. Анчаров

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ВЕЛИЧИНЫ ДУГИ УПРУГОГО

СКОЛЬЖЕНИЯ ЛЕНТЫ HA ПРИВОДНОМ БАРАБАНЕ

ЛЕНТОЧНОГО КОНВЕЙЕРА

Заявлено 13 апреля 1960 в. за № 663076/27 в Комитет по делам изобретений и открытий при Совете Мп иетров СССР

Опубликовано в «Бюллетене изобретений» ¹ 22 за 1960 г.

Известны устройства для контроля величины дуги упругого скольжения ленты на приводном барабане ленточного конвейера, выполненные в виде датчика, воспринимающего усилия от перемещения ленты относительно барабана и передающего эти усилия на генератор или сельсин, преобразующий их в электрические импульсы. Недостаток этих устройств заключается в том, что подача сигнала производится уже после пробуксовки ленты на барабане, что вызывает износ ленты.

Предложенное устройство устраняет этот недостаток.

На чертеже изображено предложенное устройство.

Устройство состоит из двуплечего рычага 1 датчика, сектора 2 короткого плеча рычага 1 с накаткой, находягцегося в вырезе обечайки приводного барабана 8 заподлицо с его поверхностью; ленты 4; сектора

5 длинного плеча рычага 1, находящегося в зацеплении с шестерней 6, укрепленной на валу генератора 7; генератор установлен на валу 8 барабана 8. Пружина 9 постоянно оттягивает длинное плечо рычага вправо. При вращении барабана в направлении указанном стрелкой, вся система рычаг — генератор вращается вместе с ним. Короткое плечо рычага 1 с сектором 2 периодически попадает в зону дуги скольжения. В это время, благодаря упругому скольжению ленты по барабану в противоположную вращению сторону, рычаг 1, находящийся в контакте с лентой, будет проворачиваться по направлению, указанному стрелкой, вследствие чего сектор 5 длинного плеча рычага заставит вращаться шестерню б на оси генератора 7, который в это время будет вырабатывать электрический ток. Длительность электрического сигнала будет соответствовать времени нахождения датчика в зоне дуги скольжения.

После того как датчик выйдет из контакта с лентой, пружина 9 возвратит рычаг в исходное положение до упора 10, и сигнал прекратится.

¹ 133799 — 2—

Такие сигналы или импульсы будут постоянно поступать на вторичный прибор, установленный на пульте оператора. Таким образом, оператор, зная расчетные величины нормальной и предельной длительности импульсов, сможет непрерывно контролировать состояние работы привода и принимать необходимые меры в случае увеличения длительности импульсов до максимально допустимой, т, е. в случае приближения момента пробуксовки ленты, Предмет изобретения

Редактор М. А. Мрочко Техред А. А. Кудрявицкая Корректор Л. Е. Чекунова

Подп. к печ. 2.1-61 г

Зак. 10779

Формат бум. 700(1081/„

Тираж 850

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,17 п. л.

Цена 3 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий ири Совете Министров СССР, Москва, Петровка, 14.

Устройство для контроля величины дуги упругого скольжения ленты на приводном барабане ленточного конвейера, выполненное в виде датчика, воспринимающего усилия от перемещения ленты относительна места барабана, в котором установлен датчик, и передающего эти усилия на генератор или сельсин, преобразующий их в электрические импульсы на приборе пульта оператора, отл ич а ющ ееся тем, что, с целью непрерывного определения величины дуги скольжения, позволяющей определять приближение момента пробуксовки лепты на барабане, датчик вмонтирован в барабан и представляет собой двуплечий рычаг, короткое плечо которого находится в вырезе обечайки барабана заподлицо с его поверхностью, а длинное плечо выполнено с сектором для привода генератора или сельсина.
