Устройство для отделения плодов от ботвы овощных культур

Устройство для отделения плодов от ботвы овощных культур

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повьшение надежности процесса отделения плодов и уменьшение выноса их с ботвой. В процессе работы масса растений огурцов с плодами подается на цепной редкопрутковый транспортер 1. Стебли и листья прижимаются к пруткам 7 эластичными полосами 11, которые прикреплены к ленте ботвоприжимного ленточного транспортера 2. Полосы 11, вьшолненные из эластичного пористого материала, облегая стебли, копируют неравномерный по высоте слой растительной массы вдоль прутков 7, увеличивая площадь контакта. Плоды 8, провисшие между прутками 7, отделяются от стеблей ремнем и по скатной доске 15 поступают на приемньй транспортер 10, Транспортеры 1 и 2 имеют привод для сообш;ения им равных линейных скоростей. 2 ил. с (О (Л Фиг./

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 (19) (11) (51)4 А 01 D 45 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 1181582 (21) 4050440/30-15 (22) 08.04.86 (46) 23.09.87. Бюл. ¹ 35 (71) Саратовский институт механиза-. ции сельского хозяйства им, M.È. Калинина (72) В.Н.Горшков (53) 631.358 (088,8) (56) Авторское свидетельство СССР

¹ 1181582, кл. А 01 D 45/00, 1984. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПЛОДОВ

ОТ БОТВЫ ОВОЩНЫХ КУЛЬТУР (57) Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение надежности процесса отделения плодов и уменьшение выноса их с ботвой. В процессе работы масса растений огурцов с плодами подается на цепной редкопрутковый транспортер 1, Стебли и листья прижимаются к пруткам 7 эластичными полосами 11, которые прикреплены к ленте ботвоприжимного ленточного транспортера 2. Полосы 11 выполненные из эластичного пористого материала, облегая стебли, копируют неравномерный по высоте слой растительной массы вдоль прутков 7, увеличивая площадь контакта. Плоды 8, провисшие между прутками 7, отделяются от стеблей ремнем и по скатной доске 15 поступают на приемный транспортер 10. Транспортеры 1 и 2 имеют

Ж привод для сообщения им равных линейных скоростей. 2 ил, 1338802 с

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки огурцов, и является усовершенствованием устройства по авт, св. Ф 1! 81582, Цель изобретения — повышение надежности отделения плодов и уменьшение выноса их с ботвой.

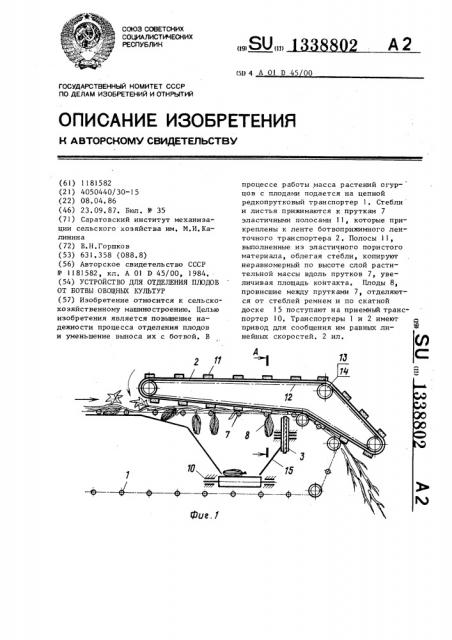

На фиг. l изображена схема устройства, вид сбоку; на фиг.2 — разрез

А А на фиг. l, Устройство для отделения плодов от ботвы овощных культур содержит цепной редкопрутковый транспортер 1, расположенный над ним ботвоприжимной ленточный транспортер 2, Под цепным редкопрутковым транспортером 1, под его верхней ветвью, размещен плодоотделитель 3, выполненный в виде бесконечного ремня 4 с пазом для направляющей.5, которая закреплена к раме машины 6, На р едкоп ру т ко в ом тр ан спо рт ер е с определенным шагом размещены прутки

7 для выноса ботвы, на которой зависают плоды 8, удерживающиеся своими плодоножками 9.

В зоне падения плодов размещен приемный транспортер 10, la поверхности ботвоприжимного ленточного транспортера закреплены поперечные эластичные полосы 11, а полотно транспортера присоединено к ведущим цепям с лопатками 12„ Привод транспортера осуществляется через вал 13 и звездочки 14. Транспортеры 1 и 2 имеют привод для сообщения им равных линейных скоростей, Между плодоотделителем 3 и приемным транспортером

10 установлена скатная доска 15, Устройство работает следующим образом, Масса растений огурцов с плодами подается на цепной редкопрутковый транспортер 1, Далее стебли и листья прижимаются к пруткам 7 эластичными полосами 11, которые прикреплены к ленте бортоприжимного транспортера

2. Полосы 11, выполненные из эластичного пористого материала, облегая стебли копируют неравномерный по высоте слой растительной массы вдоль прутков 7, заполняя свободное пространство между стеблями, таким образом увеличивая площадь контакта ленты прижимного транспортера 2 с прутками 7, Плоды 8, провисшие между прутками

7 цепного транспортера 1, отделяются от стеблей верхней очесывающей ветвью бесконечного ремня 4 и по скатной доске 15 поступают на приемный транспортер 10. Масса растений после отделения плодов выбрасывается цепным редкопрутковым транспортером 1 и прижимным ленточным транспортером

2 на землю сзади уборочной машины, Формула. изобретения

Устройство для отделения плодов от ботвы овощных культур по авт. св.

11 -1181582, о тли ч ающе е с я тем, что, с целью повышения надежности отделения плодов и уменьшения выноса их с ботвой, на рабочей поверхности бортоприжимного ленточного транспортера закреплены поперечные эластичные полосы так, что их осевые линии совмещены с центрами прутков редкопруткового транспортера, при этом транспортеры имеют привод для сообщения им равных линейных скоростей, I 118802
