Реферат



Изобретение относится к медицинской технике. Цель изобретения - упрощение конструкции. Устройство содержит стакан 1, жестко установленный в корпусе 3 эндоскопа. Стакан 1 имеет штифты 4, 5, отверстия 6-9 и сквозной боковой паз 10. В стакане 1 установлена опорная втулка 26. Система подачи воды - воздуха содержит линию подачи воздуха, состоящую из трубок 38, 39, 35, тройника 33, трубок 31, 40, 42, обратного клапана 41 и форсунки 43, линию подачи воды,состоящую Из трубок 30, 44, 45, микрокомпрессора 46, резервуара 47 с трубками 49-50. Устройство обеспечивает высокую надежность работы. 6 ил. Л27 - ,28 SS (Л Z 24 2S Ю 37 36 ЗИ со со 00 00 4 33 35 |1 j;j2 ( JJ bК , ФигЛ

СОЮЗ СОВЕТСКИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU,,„1338841

<51 4 ?? 61 ?? 1>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPCHOMY СВИДЕТЕЛЬСТВУ

I -у -.дул : yi g

Б

И 27) # 32 г фиГ.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3736152/28-14 (22) 03.05,84 (46) 23,09,87. Бюл, 89 35 (71) Всесоюзный научно-исследовательский институт медицинского приборостроения (72) M.Е,Немировский и И.К.Горлин (53) 615.472 (088.8) (56) Патент США Ф 4261343, кл. 128-4, 1981. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОДАЧЕЙ ВОДЫ-ВОЗДУХА В ГИБКОМ ЭНДОСКОПЕ (57) Изобретение относится к медицинской технике. Цель изобретения — упМ М 0591

38

Г

I 09

39

4» 1, .-49

Щ с ж

1== рощение конструкции, Устройство содержит стакан 1, жестко установленный в корпусе 3 эндоскопа, Стакан 1 имеет штифты 4, 5, отверстия 6-9 и сквозной боковой паз 10. В стакане 1 установлена опорная втулка 26, Система подачи воды — воздуха содержит линию подачи воздуха, состоящую из трубок 38, 39, 35, тройника 33, трубок 31, 40, 42, обратного клапана 4 1 и форсунки 43, линию подачи воды,состоящую из трубок 30, 44, 45, микрокомпрессора 46, резервуара 47 с трубками 49-50, Устройство обеспечивает высокую надежность работы. 6 ил.

1338841

Изобретение относится к медицинской технике и может найти применение при диагностике заболеваний внутренних органов организма посредством

5 гибких эндоскопов.

Цель изобретения — упрощение конструкции устройства.

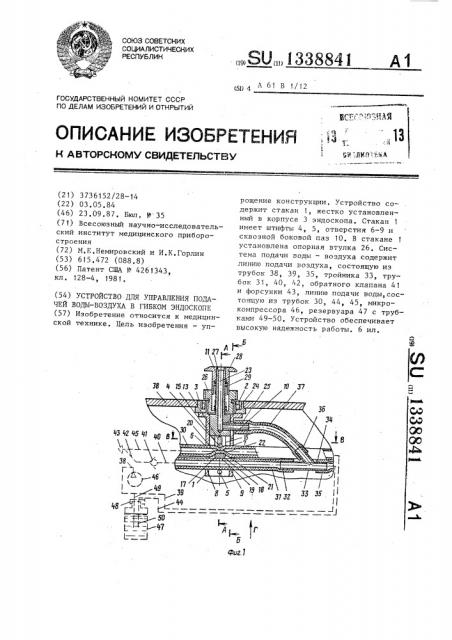

На фиг. 1 изображено устройство для управления подачей воды-воздуха в гибком эндоскопе; на фиг, 2 — разрез А-А на фиг, 1; на фиг. 3 — разрез Б-Б на фиг, 1; на фиг, 4 — нижняя часть штока, изометрия;на фиг,5— разрез В-В на фиг. 1 ; на фиг, 6 вид Г на фиг. 1, Устройство для управления подачей воды-воздуха в гибком эндоскопе содержит стакан 1, жестко установленный с помощью гайки 2 в корпусе

3 эндоскопа. Стакан 1 снабжен штифтами 4 и 5, проходящими через ось стакана и жестко закрепленными на его стенках, двумя парами соосных боковых сквозных отверстий 6, 7 и 25

8,9. Стакан 1 снабжен также продольным сквозным боковым пазом 10.

Шток 11 подвижно смонтирован в стакане 1 и снабжен боковыми пазами

12-14, причем пазы 12 и 13 находят— ся в одной плоскости и перпендикулярны пазу 14, расположенному между пазами 12 и 13 ° Шток 11 имеет в нижней части две поверхности 15 и 16 выборок нижней части штока, симмет35 рично расположенные относительно оси штока и параллельно друг другу и плос— кости, в которой расположены пазы 12 и 13, ребра 17 и 18 на дне 19 штока

11 и ребра 20 и 21 на нижней поверх- 40 ности 22 паза 14 штока 11 скруглены.

Шток 11 имеет также глухое отверстие 23 и жестко установленный в отверстии 24 штока 11 патрубок 25, который свободно проходит через сквоз- 45 ной боковой паз 10 стакана 1, Штифт

4 проходит свободно через сквозные боковые пазы 12 и 13 штока 11. В ста— кане 1 с помощью резьбы установлена опорная втулка 26. На штоке 11 с помощью резьбы 27 установлена кнопка

28. Между внутренними опорными торцами втулки 26 и кнопки 28 размещена пружина 29. Через отверстия 6 и 7 между штифтом 4 и нижней поверхностью

22 паза 14 штока 11 пропущена гибкая эластичная трубка 30 для подачи воды, а между дном 19 штока 11 и штифтом 5 пропущена гибкая эластичная трубка

31 для подачи воздуха, которая соединена с патрубком 32 тройника 33. К патрубку 34 тройника 33 подведена гибкая трубка 35, а к патрубку 36 тройника 33 — гибкая эластичная труб«а 37, соединенная с патрубком 25.

Тройник 33 отстоит от стакана 1 на расстоянии 20 мм и патрубок 36 тройника 33 наклонен в сторону стакана -1 для обеспечения плавности изгиба трубки 37.

Гибкие эластичные трубки 30, 31 и 37 выполнены, например, из сили— коновой резины, Устройство для управления подачей воды †возду в гибком эндоскопе включено в известную, показанную пунктирными линиями, систему подачи воды-воздуха, содержащую линию подачи воздуха, состоящую из трубок 38, 39 и 35, тройника 33, трубок 31 и 40, обратного клапана 41, трубки 42 и форсунки 43, линию подачи воды,состоящую из трубок 44, 30 и 45, подключенных к форсунке 43, микрокомпрессора 46, соединенного с трубкой

38, резервуара 47 с водой с крышкой

48, герметично одетой на горловину резервуара 47, с трубками 49 и 50, пропущенными через крышку 48, причем трубка 49 сообщается с трубкой 44, Корпус 3 закрыт снаружи крышкой.

Устройство для управления подачей воды-воздуха в гибком эндоскопе работает следующим образом, В исходном положении шток 11 находится в крайнем верхнем положении, нижняя гибкая эластичная трубка 31 открыта, а верхняя гибкая эластичная трубка 30 пережата верхним штифтом

4 и нижней поверхностью паза 14 штока 11, При работающем микрокомпрессоре 46 воздух из атмосферы идет по трубкам 38, 39 и 35, проходит тройник 33, гибкую эластичную трубку 37 и выходит из отверстия 23 штока 11 и кнопки 28. Воздух не проходит по трубкам 31, 40 и 42 потому, что их сопротивление во много раз больше, чем сопротивление гибкой эластичной трубки 37 и отверстия 23 штока 11 из-за значительной длины трубок 31, 40 и 42 и наличия в этой линии форсунки 43 и обратного клапана 41.

При закрытии пальцем отверстия

23 кнопки 28 и штока 11 воздух проходит по трубкам 31 и 40, проходит обратный клапан 4 1, трубку 42 и вы1338841 ройства, 5 формула изобретения

Воздух по трубке 49 нагнетается 20 в резервуар 47 и вода, вытесняясь из него, идет по трубкам 50, 44, 30 и

45 и выходит из форсунки 43.

При отпускании пальца с кнопки 28 устройство управления приходит в ис- 25 ходное положение, Таким образом, предлагаемое устройство обеспечивает высокую надежность работы системы для управления

13

12

Фиг.Ф ходит из форсунки 43. Обратный клапан 4 1 препятствует сбросу давления в исследуемой полости через трубки

40, 31 и 37 и отверстие 23.

Гибкая эластичная трубка 30 под действием пружины 29 пережата штифтом 4 и нижней поверхностью 22 паза

14 штока 11. При нажатии пальцем кнопки 28 до упора, гибкая эластичная трубка 31 пережимается штифтом

5 и дном 19 штока 11, а гибкая эластичная трубка 30 открывается. Скругления на ребрах 17, 18, 20 и 21 штока

11 и выборки штока 11 в нижней его части до поверхности 15 и 1б необходимы для того, чтобы не повредить трубки 30 и 31 при пережатиях. подачей воды-воздуха в гибком эндоскопе при упрощении конструкции устУстройство для управления подачей воды-воздуха в гибком эндоскопе, содержащее полый стакан с боковыми отверстиями, подпружиненный шток с осевым отверстием и магистральные трубопроводы, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, .отверстия в стакане выполнены попарно соосно, при этом в них соосно расположены трубопроводы, а в стакане установлены два штифта перпендикулярно осям трубопроводов с внешних сторон относительно пар отверс— тий, причем шток содержит упорный элемент, расположенный между трубопроводами и со стороны упора выполнен глухим, а перпендикулярно его отверстию в нем установлен патрубок, который через прорезь в стакане и эластичную трубку соединен с одним из трубопроводов посредством тройника, 1338841 ф

Фиг.5 йдГ
