Клеть для периодической прокатки

Клеть для периодической прокатки

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для продольной периодической прокатки и обеспечивает экономию меTi . л ..Л талла заготовки, идущего на концевые отходы. Это достигается наличием механизма для точной установки переднего торца заготовки относительно валков периодической прокатки, которые получают вращение при подаче заготовки другими валками к-лети. Управляемый фиксатор механизма и вспомогательный привод обеспечивают установку валков периодической прокатки в точно заданное исходное положение после прокатки каждой заготовки. Благодаря этому точность задачи заготовки в валки увеличивается. 5 ил.

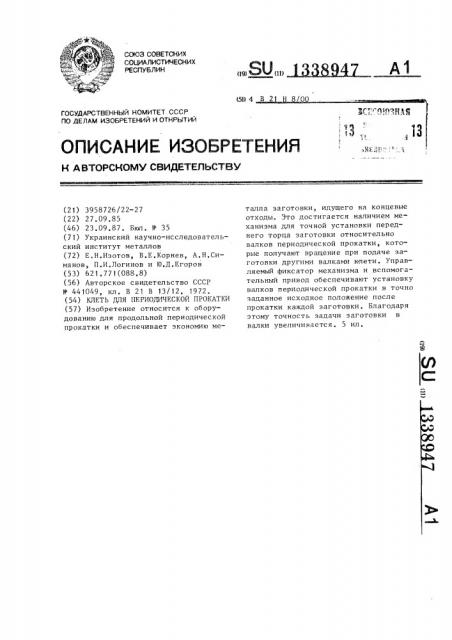

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

00 (51)4 В 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3958726/22-27 (22) 27.09.85 (46) 23.09,87. Бюл. N - 35 (71) Украинский научно-исследовательский институт металлов (72) Е.Н.Изотов, В.Е.Корнев, A,Н.Симанов, П.И.Логинов и Ю,Д.Егоров (53) 621.771(088,8) (56) Авторское свидетельство СССР

М - 441049, кл. В 21 В 13/12, 1972. (54) КЛЕТЬ ДЛЯ ПЕРИОДИЧЕСКОЙ ПРОКАТКИ (57) Изобретение относится к оборудованию для продольной периодической прокатки и обеспечивает экономию металла заготовки, идущего на концевые отходы. Это достигается наличием механизма для точной установки переднего торца заготовки относительно валков периодической прокатки, которые получают вращение при подаче заготовки другими валками клети. Управляемый фиксатор механизма и вспомогательный привод обеспечивают установку валков периодической прокатки в точно заданное исходное положение после прокатки каждой заготовки. Благодаря этому точность задачи заготовки в валки увеличивается. 5 ил.

1338947

Изобретение относится к основному технологическому оборудованию прокатного производства, а именно к клетям для периодической прокатки, преиму5 щественно высоких полос с периодичностью на узких гранях.

Цель изобретения — экономия металла путем обеспечения точности задачи заготовки в вертикальные валки ° 10

На фиг. 1 изображена принципиальная схема клети для периодической прокатки; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез A-А на фиг. 2; на фиг, 4 — разрез Б-Б на 15 фиг. 2; на фиг. 5 — разрез В-В на фиг. 4.

Клеть содержит два горизонтальных валка 1 и два смещенных относительно них в направлении прокатки непривод- 2О ных вертикальных валка 2, привод вращения горизонтальных валков (не показан), механизм 3 согласования периодов вертикальных валков и механизм 4 установки их в начальное поло- 25 жение, который выполнен в виде вспомогательного привода 5 вращения с муфтой 6 обгона, подпружиненного фиксатора 7 вертикальных валков, привода 8 отвода фиксатора с датчиком 9 наличия Зб полосы в вертикальных валках и размещенного на фиксаторе нормально-открытого контакта 10, включенного в цепь управления вспомогательным приводом вращения вертикальных валков.

Клеть работает следующим образом.

Заготовка 11, выходящая из горизонтальных валков 1, подается в вертикальные валки 2, находящиеся в Hà- 4р чальном для профилирования положении.

В момент начала вращения вертикальных валков под действием заготовки (нача.ло деформирования) шарик выходит из .пунки диска и поршень датчика, сжимая 45 пружину, замыкает контакты электроцвигателя вспомогательного привода 5.

Наружная и внутренняя обоймы обгонной муфты 6 вращаются по стрелке С.

Наружная обойма получает вращение от вертикальных валков через шестерни четырехзвенника и пару конических шестерен, а внутренняя обойма вращается от электродвигателя, УгJIQBQH скорость электродвигателя привода 5 устанавливается меньше угловой скорости вращения наружной обоймы обгонной муфты, поэтому электродвигатель работает вхолостую.

При входе заготовки в вертикальные валки с помощью датчика 9 наличия раската в валках срабатывает блокирующее устройство, которое фиксирует датчик начального положения валков во включенном состоянии.

Когда заготовка пройдет через калибр вертикальных валков, блокировка датчика начального положения валков снимается и шарик датчика начинает контактировать с диском.

В это время окружная скорость вертикальных валков, а следовательно, и наружной обоймы обгонной муфты начинает уменьшаться. Это продолжается до тех пор, пока угловая скорость внутренней обоймы не окажется больше угловой скорости наружной обоймы. После заклинивания обгонной муфты вертикальные валки вращаются под действием двигателя вспомогательного привода до тех пор, пока шарик датчика не попадет в лунку диска и не выключит электродвигатель. Вертикальные валки занимают начальное положение, необходимое для профилирования очередной заготовки.

Предлагаемая клеть позволяет обеспечить точность задачи заготовки в вертикальные валки, что приводит к экономии металла при прозводстве периодических профилей.

Формула и зобр ет ения

Клеть для периодической прокатки преимущественно высоких полос с периодичностью на узких гранях, содержащая станину, два горизонтальных валка и два смещенных относительно них в направлении прокатки вертикальных валка, привод вращения валков, механизм согласования периодов вертикальных валков и механизм установки их в начальное положение, о т л ич а ю щ а я с я тем, что, с целью экономии металла путем обеспечения точности задачи заготовки в вертикальные валки, вертикальные валки выполнены неприводными, а механизм их установки в начальное положение выполнен в виде вспомогательного привода вращения с муфтой обгона, подпружиненного фиксатора вертикальных валков, привода отвода фиксатора с датчиком наличия полосы в вертикальных валках и размещенного на фиксаторе нормально открытого контакта, включенного в цепь управления вспомогательным приводом вращения вертикальных валков.

1338947

1338947

1338947

Составитель Н. Антипов

Редактор H. Тупица Техред Л.Олийнык Корректор М. Демчик

Заказ 4166/8

Тираж 582 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
