Козырек для защиты конструкции от ударов падающим грузом

Козырек для защиты конструкции от ударов падающим грузом

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам защиты конструкций от ударных воздействий и может быть использова но при защите строительных конструкций скраповых ям. Цель изобретения - повышение срока эксплуатации. Козырек содержит распределительный элемент 2. На распределительный элемент 2 через тарельчатые пружины 5 опирается футеровочный лист 6, Тарельчатые пружины 5 фиксируются на распределительном элементе с помощью центрирующих выступов 7, Между распределительным элементом 2 и поддерживающей конструкцией установлена система упругих опор 1 1 ил. (Л f

СО)ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

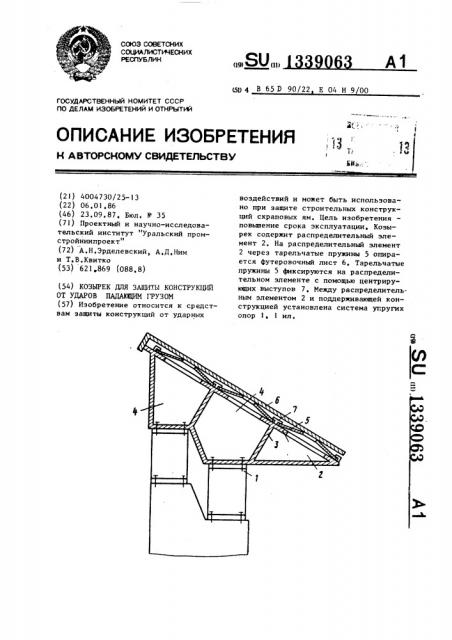

А1 (19) П1) S1) 4 В 65 Э 90/22 Е 04 Н 9 00

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

13, ййь.. "

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4004730/25-13 (22) 06.01.86 (46) 23.09.87, Бюл. - 35 (7l) Проектный и научно-исследовательский институт "Уральский промстройниипроект" (72) А.Н.Эрделевский, А,Д,Ним и Т.В.Квитко (53) 621,869 (088,8) (54) КОЗЫРЕК ДЛЯ ЗАШИТЫ КОНСТРУКЦИЙ

ОТ УДАРОВ ПАДАЮЩИМ ГРУЗОМ (57) Изобретение относится к средствам защиты конструкций от ударных воздействий и может быть использовано при защите строительных конструкций скраповых ям. Цель изобретения повышение срока эксплуатации, Козырек содержит распределительный элемент 2. На распределительный элемент

2 через тарельчатые пружины 5 опирается футеровочный лист 6. Тарельчатые пружины 5 фиксируются на распределительном элементе с помощью центрирующих выступов 7, Между распределительным элементом 2 и поддерживающей конструкцией установлена система упругих опор 1, 1 ил.

1339063

Изобретение относится к средствам защиты конструкций от ударных воздействий, обусловленных падением грузов, и может найти применение в частносt

5 ти, при защите строительных конструкций скраповых ям.

Цель изобретения — повышение срока эксплуатации.

Упругая прокладка выполнена в виде системы тарельчатых пружин, расположенных по центрам ячеек периодической структуры перегородок. Такая конструкция козырька позволяет сделать его легким и жестким. Уменьшение массы распределительного элемента позволит снизить величину ударного импульса, передающегося на козырек от падающего груза, а его высокая жесткость дает возможность распределить динамическую нагрузку на возможно большее число упругих опор. Уменьшение динамической нагрузки на распределительный элемент и упругие опоры позволяет увеличить долговечность 25 козырька и облегчить работу защищаемой конструкции, Использование в качестве упругой прокладки системы тарельчатых пружин позволяет улучшить демпфирующие ЗО характеристики козырька за счет понижения коэффициента восстановления и таким образом снизить величину напряжений в распределительном элементе при ударе, увеличив тем самым долговечность конструкции, Увеличение демпфирующих характеристик обусловлено тем, что тарельчатые пружины обеспечивают при своей работе повышенное рассеивание энергии удара за счет су- 4 хого трения, возникающего у краев пружин при их деформациях, Специальное расположение тарельчатых пружин позволяет обеспечить рациональное распределение нагрузки на перегородки, 45 улучшив условия их работы, На чертеже изображен козырек, поперечный разрез °

Козырек содержит систему упругих опор 1, распределительный элемент 2, 5р выполненный в виде пересекающихся в двух взаимно перпендикулярных плоское,тях параллельных пластин 3 с образованием ячей 4, На распределительный элемент 2 через тарельчатые пружины

5 опирается футеровочный лист 6, Тарельчатые пружины 5 фиксируются на распределительном элементе 2 с помощью центрирующих выступов 7, Опорная часть большего диаметра каждой пружины 5 опирается на распределительный элемент 2 по периферийной части ячейки 4 и соосно ей.

Козырек для защиты конструкций от ударов падающим грузом работает следующим образом.

При падении крупнокускового материала на козырек в точке удара возникает сосредоточенная динамическая нагрузка. Через футеровочный лист 6 и тарельчатые пружины 5 она передается на распределительный элемент 2, При этом податливость системы футеровочный лист — тарельчатые пружины обеспечивает снижение динамической нагрузки, действующей на козырек. Снижение нагрузки происходит также эа счет неупругих потерь, происходящих при демпфировании тарельчатых пружин

5. Опирание тарельчатых пружин на периферийную зону ячеек обеспечивает распределение динамической нагрузки на пластины 3, близкое к равномерному, Распределительный элемент 2 включает в работу большое количество упругих опор 1, передающих нагрузку на поддерживающую конструкцию, облегчив тем самым условия ее работы.

Предлагаемый козырек позволяет снизить динамические нагрузки, действующие на него и передаваемые на поддерживающую конструкцию, что повышает их надежность и долговечность. формула изобретения

Козырек для защиты конструкций от ударов падающим грузом, включающий систему упругих опор и установленные на последних распределительный элемент, прокладку, футеровочный лист, отличающийся тем, что, с целью повышения срока эксплуатации, распределительный элемент выполнен в виде пересекающихся в двух взаимно перпендикулярных плоскостях параллельных пластин с образованием ячей, прокладка выполнена в виде установленных на распределительном элементе соосно ячейкам тарельчатых пружин, причем меньшее основание тарельчатых пружин обращено в сторону футеровочного листа,
