Изобретение относится к гидротехнике и мелиорации и может быть использовано при осушении земель.

Цель изобретения — автоматизация работы системы.

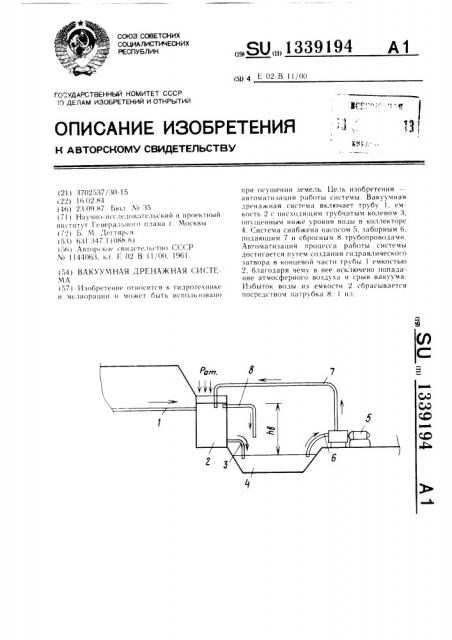

На чертеже представлена предлагаемая система, разрез.

Вакуумная дренажная система включает трубу 1, емкость 2, к которой присоединено нисходящее трубчатое колено 3, опущенное ниже уровня воды в коллекторе 4.

Система снабжена насосом 5, заборным 6, подающим 7 и сбросным 8 трубопроводами.

Вакуумная дренажная система работает следующим образом.

В трубу 1 поступает вода под действием вакуума, образованного за счет разности напоров в трубе 1 и уровнем воды в коллекторе 4. 3а счет наличия в системе емкости 2 обеспечивается заполнение водой дренажной трубы 1 в процессе работы системы и гидравлическая связь трубы 1 с нисходящим коленом и коллектором 4.

Автоматизация процесса работы вакуумной дренажной системы достигается путем создания гидравлического затвора в концевой части трубы 1 емкостью 2, благодаря чему в нее исключено попадание атмосферного воздуха и срыв вакуума. Избыток воды из емкости 2 сбрасывается посредством трубопровода 8.

Вакуумная дренажная система, включающая дрены, коллектор и устройство для создания вакуума, установленное в устье дрены и снабженное емкостью с нисходящим трубчатым коленом, опущенным в коллектор ниже уровня воды в нем, отличающаяся тем, что, с целью автоматизации работы системы, устройство для создания вакуума в системе снабжено насосом для подачи воды из коллектора в емкость, которая выполнена открытой и снабжена сбросным трубопроводом.
