Антигидратный ингибитор

Антигидратный ингибитор

Иллюстрации

Показать все

Реферат



Изобретение относится к нефтегазовой промьппленности и может быть использовано при эксплуатации газовых , газоконденсатных и нефтегазовых скважин и при транспорте газа. Цель изобретения - разработка высокоэффективного ингибитора гидратообразования. В качестве антигидратного ингибитора применяют апкилсиликонат натрия , где алкил -СИ,, . Данный ингибитор вводят в поток газа на забое скважины или над пакером через ингибиторный или циркуляционный клапан . Этот ингибитор растворяется в воде, содержащейся в потоке газа, и тем самым снижает давление паров воды. Это уменьшает температуру образования гидратов природных газов в скважинах и приводит к разложению гидратной пробки. 1 табл. с е (Л

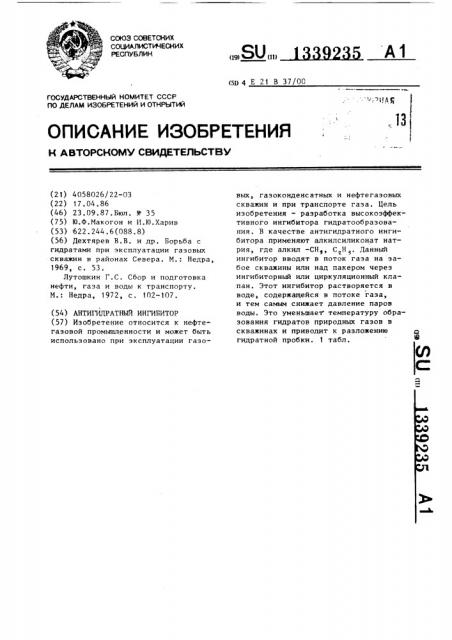

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 Е 21 В 37/00 ; 1тД

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4058026/?2-03 (22) 17.04.86 (46) 23.09.87.Бюл. N - 35 (75) Ю.Ф.Макогон и И.Ю.Харив (53) 622.244.6(088.8) (56) Дехтярев В.В. и др. Борьба с гидратами при эксплуатации газовых скважин в районах Севера. M.: Недра, 1969, с. 53 °

Лутошкин Г.С. Сбор и подготовка нефти, газа и воды к транспорту.

М.: Недра, 1972, с. 102-107. (54) АНТИГИДРАТНЫИ ИНГИБИТОР (57) Изобретение относится к нефте" газовой промышленности и может быть использовано при эксплуатации гаэо„.яо„„ш 82д а1 вых, газоконденсатных и нефтегазовых скважин и при транспорте газа. Цель изобретения — разработка высокоэффективного ингибитора гидратообразования. В качестве антигидратного ингибитора применяют алкилсиликонат натрия, где алкил -СН, С Н . Данный ингибитор вводят в поток газа на забое скважины или над пакером через ингибиторный или циркуляционный клапан. Этот ингибитор растворяется в воде, содержащейся в потоке газа, и тем самым снижает давление паров воды. Это уменьшает температуру ббразования гидратов природных газов в скважинах и приводит к разложению гидратной пробки. 1 табл.

1

133923

Изобретение относится к нефтегазовой промышленности и может быть использовано при эксплуатации газовых, газоконденсатных и нефтегазовых

5 скважин и транспорте газа.

Цель изобретения — разработка высокоэффективного ингибитора гидратообразования.

В качестве антигидратного ингибитора применяются водно-спиртовые растворы этил- или метилсиликоната натрия, например ГКЖ-10 или ГКЖ-11,Вместо

ГКЖ-10, ГКЖ-11 могут использоваться и другие водно-спиртовые растворы этил- или метилсиликоната натрия.

Предложенный антигидратный ингибитор испытан в лабораторных условиях.

Результаты лабораторных исследований приведены в таблице.

Как видно иэ таблицы, водно-спиртовые растворы ГКЖ более эффективно снижают температуру гидратообразовавания, чем растворы диэтиленгликоля.

Предложенный антигидратный ингибитор сохраняет естественную проницаемость призабойной зоны.

Предложенный антигидратный ингибитор вводят в поток газа на забое скважины или над пакером через инги- З0 биторный или циркуляционный клапан.

Он растворяется в воде, содержащейся в потоке газа, и снижает давление . паров воды, что уменьшает температуру образования гидратов природных

35 газов в скважинах.

Ввод ингибитора на уже образовавшуюся гидратную пробку также снижает давление паров воды, равновесие гидрат — вода нарушается, упругость па- 40 ров воды над гидратной пробкой становится большей, чем над водным раствором, что приводит к разложению гидратной пробки.

При образовании гидратов газов

45 в воде или буровом растворе предложенный антигидратный ингибитор вводится в воду или буровой раствор.

Пример 1.Исходные данные.

Пластовое давление в скважине

25,5 МПа; устьевое давление 14,9 МПа;

50 о пластовая температура 53 С; устьевая

5 2 температура 15 С; производительность скважины 10,4 м )c содержание воды в 1000 мз газа 0,706 кг, равновесная

d температура гидратообразования 22 С; величина понижения равновесной температуры 7 С °

По данным лабораторных исследований, равновесную температуру гидратообразования понижает 207-ный водноспиртовый раствор ГКЖ-10.

Удельный расход 207.-ного водноспиртового раствора ГКЖ-10 составит

0 706 11

Q=- --- †-=0,862 кг/тыс м газа

20-11

У где 117 — массовая концентрация отработанного ГЮК-10.

Суточный расход ГЮК-10 0,776 т.

Для подачи ГКЖ-10 в газовый поток на устье скважины устанавливают бачок с дозировочным устройством, который заполняют ГКЖ-10. Выравнивают давление в бачке и скважине. Открывают вентиль и ГКЖ-10 через дозировочное устройство самотеком ло трубам стекает в газовый поток, забирает воду и выносится газовым потоком из скважины, отделяется на поверхности от газового потока и снова подается в бачок.

Пример 2. Гидраты образуются в буровом растворе. Объем бурового раствора 90 м . Твердая фаза составляет 207.. Температура раствора на о устье скважины 15 С. Равновесная темо пература гидратообразования 22 С. Величина понижения равновесной темпео ратуры составит 7 С.

По данным лабораторных исследований, равновесную температуру гидратообразования на 7 С понижает 207-ный раствор ГКЖ-10.

Следовательно, расход ГЮК- 10 составит 14,4 т.

ГКЖ-10 вводят в циркулирующий раствор равномерно по всему циклу. формула и з обретения

Применение алкилсиликоната натрия, где алкил — СН, С Н, в качестве антигидратного ингибитора.

1339235

Температура замерзания раствора ингибитора, С

Условия гидратообр.ззования

ИнгибиторКонцентрация, 7 гидратообразоваP МПа Т, С тель

ГКЖ-10/

/метан О

8,2

10,5

8,2

8,0

-2,6

8,2

ГКЖ-10/

/пропан 0

5,9

1,5 — 1,7

4,1

1О

1,5

ГКЖ-1 1/

/метан

12,6

9,9

О.

-3,0

8,4

9,9

-3,5

7,2

9,9

ГКЖ- l l /

/пропан 0

1,5

5,9

-2,9

1,5

2,7

-3,1

2,2

1,5

ДЭГ/

/метан

8,2

10,5

-0,9

10,0

8,2

10 — 1,6

9,5

8 2

ДЭГ/

/пропан О

5,9

1,5

-0,9

5,5

1,5

1,5

5,1
