Автоматическое устройство орошения узла загрузки сыпучих материалов

Автоматическое устройство орошения узла загрузки сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности . Цель изобретения - повышение эффективности пылеподавления и надежности работы за счет стабилизации автоматического регулирования. Устр-во размещено на коробе 1 и содержит трубопроводы 10 с оросителями 11, направленными на источник пылеобразования. Жесткая опора выполнена в виде стенки короба 1 и на ней размеш,ен чувствительный элемент в виде загрузочного лотка (Л) 4, соединенного с запорным клапаном 9. Выполнен Л 4 в виде двуплечего рычага с силовым гидроцилиндром (ГЦ) 5, полости которого соединены с поршневым приводом 8. Меньшая по весу часть рычага контактирует с сыпучим материалом, а большая его часть соединена через ГЦ 5 с клапаном 9, имеющим запорное приспособление . Движущийся поток сыпучего материала воздействует на Л 4, нижняя часть которого, размещенная в коробе 1, под действием материала опускается. Верхняя часть Л 4, размещенная вне короба 1, воздействует на ГЦ 5, поршень которого вытесняет из его полости жидкость в полость привода 8. при поднятии поршня привода 8 открывается запорное приспособление клапана 9. При этом вода под давлением по трубопроводам 10 подается к оросителям 11. Устр-во срабатывает лишь при заданном весе материала с помощью нижней части Л 4. 1 з.п. ф-лы, 2 ил. « (Л // со со со сд О5 Фг/г/

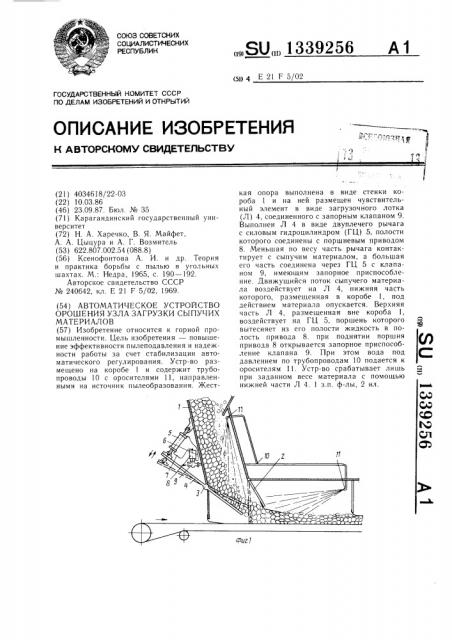

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК по 4 Е 21 F 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4034618/22-03 (22) 10.03.86 (46) 23.09.87. Бюл. № 35 (71). Карагандинский государственный университет (72) Н. А. Харечко, В. Я. Майфет, А. А. Цыцура и А. Г. Возмитель (53) 622.807.002.54 (088.8) (56) Ксенофонтова А. И. и др. Теория и практика борьбы с пылью в угольных шахтах. M. Недра, 1965, с. 190 — 192.

Авторское свидетельство СССР № 240642, кл. Е 21 F 5/02, 1969. (54) АВТОМАТИЧЕСКОЕ УСТРОЙСТВО

ОРОШЕНИЯ УЗЛА ЗАГРУЗКИ СЫПУЧИХ

МАТЕРИАЛОВ (57) Изобретение относится к горной промышленности. Цель изобретения — повышение эффективности пылеподавления и надежности работы за счет стабилизации автоматического регулирования. Устр-во размещено на коробе 1 и содержит трубопроводы 10 с оросителями 11, направленными на источник пылеобразования. Жест„„5U„„1339256 A 1 кая опора выполнена в виде стенки короба 1 и на ней размещен чувствительный элемент в виде загрузочного лотка (Л) 4, соединенного с запорным клапаном 9.

Выполнен Л 4 в виде двуплечего рычага с силовым гидроцилиндром (ГЦ) 5, полости которого соединены с поршневым приводом

8. Меньшая по весу часть рычага контактирует с сыпучим материалом, а большая его часть соединена через ГЦ 5 с клапаном 9, имеющим запорное приспособление. Движущийся поток сыпучего материала воздействует на Л 4, нижняя часть которого, размещенная в коробе 1, под действием материала опускается. Верхняя часть Л 4, размещенная вне короба 1, воздействует на ГЦ 5, поршень которого вытесняет из его полости жидкость в полость привода 8. при поднятии поршня привода 8 открывается запорное приспособление клапана 9. При этом вода под давлением по трубопроводам 10 подается к оросителям 1!. Устр-во срабатывает лишь при заданном весе материала с помощью нижней части Л 4. 1 з.п. ф-лы, 2 ил.

1339256

1О

Форму га изобретения

Изобретение относится к горной промышленности и может быть использовано для борьбы с пылью орошением на пунктах погрузки и перегрузки сыпучих материалов при их переработке, а также при других технологических процессах.

Цель изобретения — повышение эффективности пылеподавления и надежности работы за счет стабилизации автоматического регулирования орошением и ограждения источника пылевыделения.

На фиг. 1 схематически показан узел загрузки с расположением элементов автоматического устройства орошения; на фиг. 2— исполнительные элементы автоматического устройства орошения.

Основные элементы автоматического устройства орошения расположены на коробе 1 с шарнирно подвешенным к нему уплотнительным фартуком 2. Шарниром 3 загрузочный лоток 4 прикреплен па задней стенке короба 1 с. внешней стороны так, что меньшая по весу часть лотка 4 размещена внутри короба 1. Выше пгарнира 3 к задней стенке короба 1 с внешней стороны и к концу наружной части перегрузочного лотка 4 шарнирно прикреплен силовой гидроцилиндр 5, полости которого соединены гидрошлангами 6 и 7 с полостями поршневого привода 8 запорного клапана 9, установленного на трубопроводее 1О, на концах которого внутри короба 1 находятся оросители 11, направленные на источник пылеобразования.

Автоматическое устройство орошения узла загрузки сыпучих материалов работает следующим образом.

Движущийся поток материала отклоняет фартук 2 и одновременно воздействует на загрузочный лоток 4, нижняя часть которого размещенная в коробе 1 под действием веса материала опускается, а верхняя часть, размещенная вне короба 1, воздействует на силовой гидроцилиндр 5, поршень 12 которого вытесняет из полости 13 вязкую жидкость через гидрошланг 6 в нижнюю полость 14 поршневого привода 8. При повышении давления в полости 14 поршень 15 поднимается вверх. Создаваемое давление в полости 16 через гидрошланг 7 сбрасывается в полость 17 силового цилиндра 5, где создается разряжение. При поднятии поршня 15 и поршневого привода 8 открывается запорное приспособление 18 клапана 9

Вода полд давлением по трубопроводам 10 подается на оросители 11, размещенные внутри короба 1 и направленные на источник пылеобразования.

Регулирование работы запорного клапана 9 производится с помощью дросселей 19 и 20 и соотношением длины наружной и внутренней частей загрузочного лотка 4 относительно шарнира 3.

Автоматическое устройство орошения срабатывает лишь при заданном весе материала с помощью нижней части перегрузочного лотка и фартука, что позволяет оптимально использовать орошаюшую жидкость.!. Автоматическое устройство орошения узла загрузки сыпучих материалов, включающее трубопроводы с оросителями, чувствительный элемент в виде загрузочного лотка, установленного на жесткой оноре и соединенного с запорным клапаном, отличающееся тем, что, с целью повышения эффективности пылеподавления и надежности работы за счет стабилизации автоматического регулирования, загрузочный лоток выполнен в виде двуплечего рычага и снабжен силовым гидроцилиндром, при этом меньшая по весу часть рычага установлена с возможностью контакта с сыпучим материалом, а большая часть соединена через силовой гидроцилиндр с запорным клапаном.

2. Устройство по п. 1, отличающееся тем, что оно снабжено коробом, при этом жесткая опора выполнена в виде стенки короба.

1339256

Составитель А. Губайловский

Редактор А. Козориз . Техред И. Верес Корректор С. Черни

Заказ 4197/24 Тираж 429 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
