Устройство для перелива жидкостей

Устройство для перелива жидкостей

Иллюстрации

Показать все

Реферат



Изобретение относится к насосостроению и позволяет повысить надежность устройства путем предотвращения попадания жидкости в средство создания разрежения. Нисходящая ветвь 3 сифона 1 размещена в герметичном кожухе 4, соединенном со средством создания разрежения 5. В верхней части кожуха 4 расположен выпускной поплавковый клапан 7, а в нижней части - предохранительный сливной клапан 6. По мере заполнения жидкостью полости кожуха 4 клапан 7 открывается, сообщая полость кожуха с атмосферой. В результате в средство создания разрежения 5 попадает воздух из атмосферы, а не засасываемая жидкость. I ил. S (Л оо со CD СО со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1339313 А1 (5ц4 F04 F 10 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3988200/25-06 (22) 13. 12.85 (46) 23.09.87. Бюл. № 35 (72) П. И. Ястребов, В. П. Стельмаков и С. Я. Кудрин (53) 621.691 (088.8) (56) Авторское свидетельство СССР № 516440, кл. F 04 F 10/00, 1976.

Авторское свидетельство СССР № 1025923, кл. F 04 F 10/00, 1982. (54) УСТРОЙСТВО ДЛЯ ПЕРЕЛИВА

ЖИДКОСТЕЙ (57) Изобретение относится к насосостроению и позволяет повысить надежность устройства путем предотвращения попадания жидкости в средство создания разрежения.

Нисходящая ветвь 3 сифона 1 размещена в герметичном кожухе 4, соединенном со средством создания разрежения 5. В верхней части кожуха 4 расположен выпускной поплавковый клапан 7, а в нижней части предохранительный сливной клапан 6. По мере заполнения жидкостью полости кожуха 4 клапан 7 открывается, сообщая полость кожуха с атмосферой. В результате в средство создания разрежения 5 попадает воздух из атмосферы, а не засасываемая жидкость.

1 ил.

1339313

Формула изобретения

Составитель Л. Рыжкина

Редактор Н. Бобкова Техред И. Верес Корректор Н Король

Заказ 4204/27 Тираж 574 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 I 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, vë. Проектная, 4

Изобретение относится к насосостроению, в частности к устройствам для перелива жидкостей, и может быть использовано при проектировании систем для перелива жидкостей для общепромышленного использования.

Цель изобретения — повышение надежности путем предотвращения попадания жидкости в средство создания разрежения.

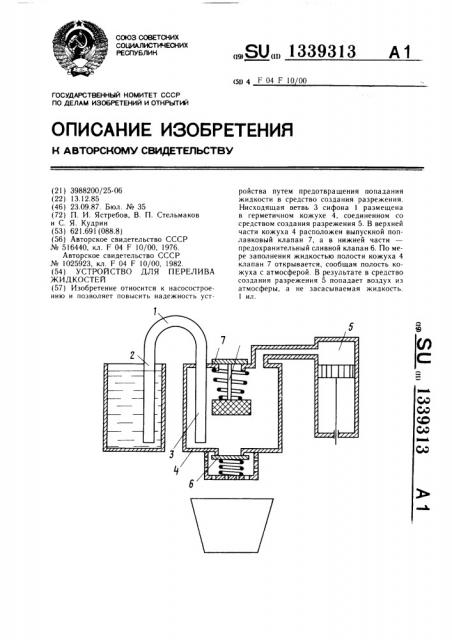

На чертеже схематично изображено устройство для перелива жидкостей.

Устройство содержит сифон 1 с восходящей 2 и нисходящей 3 ветвями, последняя из которых размещена в герметичном кожухе 4, соединенном со средством 5 создания разрежения и снабженном предохранительным сливным клапаном 6, расположенным в нижней части кожуха, кожух 4 снабжен выпускным поплавковым клапаном

7, расположенным в его верхней части.

Устройство работает следующим образом.

В сифоне 1 и герметичном кожухе 4 при 20 помощи средств 5 создания разрежения создается вакуум, достаточный для заполнения герметичного кожуха 4 жидкостью через нисходящую ветвь 3 сифона .. В это время клапаны 6 и 7 герметичного кожуха 4 закрыты. По мере заполнения жидкостью внутренней полости герметичного кожуха 4 поплавок клапана 7 всплывает и открывает клапан 7, сообщая внутреннюю полость герметичного кожуха 4 с атмосферой. В результате в средство 5 создания разрежения попадает воздух из атмосферы, а не засасываемая жидкость.

После этого можно прекратить создание вакуума средством 5 создания разрежения.

Именно в этот момент столб жидкости в герметичном кожухе 4 открывает клапан 6.

Жидкость вытекает из герметичного кожуха 4. При этом полностью исключается ее попадание в средство 5 создания разрежения и обеспечивается высокая надежность работы устройства.

Устройство для перелива жидкостей, содержащее сифон с восходящей и нисходящей ветвями, последняя из которых размещена в герметичном кожухе, соединенном со средством создания разрежения и снабженном предохранительным сливным клапаном, расположенным в нижней части кожуха, отличающееся тем, что, с целью повышения надежности путем предотвращения попадания жидкости в средство создания разрежения, кожух снабжен выпускным поплавковым клапаном, расположенным в его верхней части.
