Пневматическое устройство индикации отклонений

Пневматическое устройство индикации отклонений

Иллюстрации

Показать все

Реферат



Изобретение относится к пневматическим устройствам допускового контроля. Цель изобретения - упрощение конструкции, которая достигается введением новых связей. Устройство содержит первый и второй многомембранные элементы сравнения 1 и 2, повторитель 3 со сдвигом. Выход второго элемента 2 сравнения связан с каналом сброса первогю элемента 1 сравнения , выходом подключенного к выход- .ному каналу устройства. Изобретение реализовано на серийных элементах и имеет простую конструкцию. 1 ил. (С (Л оо со С71 00 ю

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„ I 339589 А1 (51) 4 (. Об G 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4054462/24-24 (22) 14.04.86 (46) ?3.09.87. Бюл. ¹ 35 (71) Научно -исследовательский и проектный институт по комплексной автоматизации нефтяной и химической промьнпленности и Государственный всесоюзный центральный научно-исследовательский институт комплексной автоматизации (72) И.А.Пресс, A.Ï.Àòëàc, Г.М.Ландшафт, Н.А.Романова и А.В.Широколова (53) 621 .525(088.8) (56) Склярский Э.И. и др, Автоматизированная система централизованноtt

ro контроля и управления, "Нефть-1

М.: Химия, 1977, с. 44-45, рис.18.

Авторское свидетельство СССР №- 1179377, кл. G 06 G (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ИНДИКАЦИИ ОТКЛОНЕНИЙ (57) Изобретение относится к пневматическим устройствам допускового контроля, Цель изобретения — упрощение конструкции, которая достигается введением новых связей. Устройство содержит первый и второй многомембранные элементы сравнения 1 и 2, повторитель 3 со сдвигом. Выход второго элемента 2 сравнения связан с каналом сброса первого элемента 1 сравнения, выходом подключенного к выходному каналу устройства, Изобретение реализовано на серийных элементах и имеет простую конструкцию, 1 ил.

1 .Hj 53Ý

Ьых

Формула и з о б р е т е н и я

Составитель M,ÊoðoòêoBà

Техред М.Дидык Корректор С.Черни

Редактор А.Ворович

Заказ 4224/40

Тираж 672 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„, д. 4/5

11()oHз!1одстн<.!!йо-!!О!1Играфическое предприятие, г. Ужгород, ул. Проектная, 4

11. (! 1 I! 1 г I!Ho С! тип сится к т(. x II Il » с

l:IIM С РЕ/1С Тll;IM 11ВТОМ11ТИЗ 111ИИ >

lIo к 1!1!ег!!!ати1еским устройствам индикации отклонений, предназначенным для обнаружения события:

IP„ где Р,, Р— пневматические сигналы, пропорциональные контролируемому параметру и его номинальному значению;

3 — контрольный допуск;

P -Р— абсолютная величина

1 2 разностного сигнала, 15

Цель изобретения — упрощение конструкции пневматических устройств индикации отклонений.

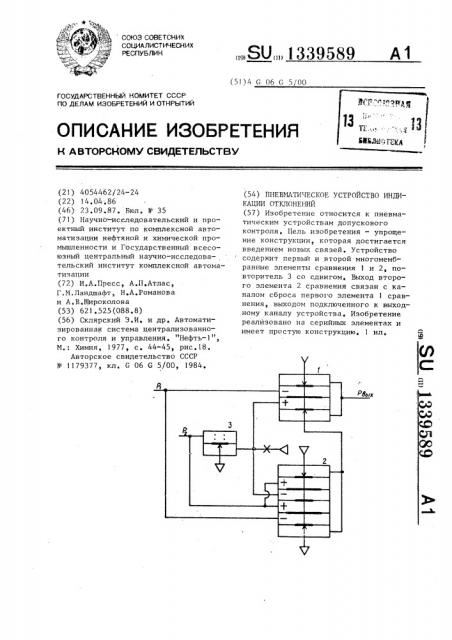

На чертеже приведена принципиальная схема устройства.

Устройство содержит первый и второй элементы 1 и 2 сравнения и повторитель 3 со сдвигом.

Первый входной канал контролируемого параметра Р, соединен с плюсо вой камерой первого элемента 1 сравнения и гервой минусовой камерой второго элемента 2 сравнения, обе плюсовые камеры которого связаны с вторым входным каналом номинального значения 10

P и с вх:одом повторителя 3 со сдви2 гом. Выход повторителя 3 подключен к соответствующим минусовым камерам элементов 1 и 2 сравнения, причем выход второго элемента 2 сравнения подключен к каналу сброса первого элемента

1 сравнения, выход которого соединен с выходным каналом устройства Р ы„

Устройство работает следующим образом.

Предварительно на повторителе 3 со сдвигом устанавливают положительное смещение, равное контрольному допуску д.

В соответствии со схемой включения 45 выходной сигнал Р,!, принимает значение логической "1" (Р ы„ = 1) при выполнении условий

ИЛ!1

2рz (P +;) 1 = 1 2 — ° 1 Р

Таким Образом, «ыхоц контролируемОго п<1раметр 1 из зОIIы допустимых отклонений (Р, — Р 12 индицируется

PPHHH, BbIXO+HbfM CH1HBJIOM

"HopMQ I Р, — Р2 (c 4 сooT ветствует нулевой выходной сигнал

1 11!!х 0 °

В случае, когда требуется реализовать инверсную характеристику

О, при (P, — Р2()4

1, при Є— P2I Л следует изменить полярность включения второго элемента сравнения (перекоммутировать каналы питания и сброса), а верхнее (по чертежу) сопло первого элемента сравнения сообщить с атмосферой.

По сравнению с известным предлагаемое устройство содержит меньшее количество элементов.

Пневматическое устройство индикации отклонений, содержащее два многомембранных элемента сравнения и повторитель со сдвигом, причем плюсовая камера первого элемента сравнения соединена с первым входным каналом и первой минусовой камерой второго элемента сравнения, обе плюсовые камеры которого связаны с вторым входным каналом и входом повторителя со сдвигом, выход которого подключен к минусовОй камере первого элемента сравнения и второй минусовой камере второго элемента сравнения, о т л и ч а ю щ е ес я тем., что„ с целью упрощения конструкции, выход второго элемента сравнения связан с каналом сброса первого элемента сравнения, выход которого соединен с выходным каналом устройства,
