Способ получения эпоксидного клея

Способ получения эпоксидного клея

Иллюстрации

Показать все

Реферат

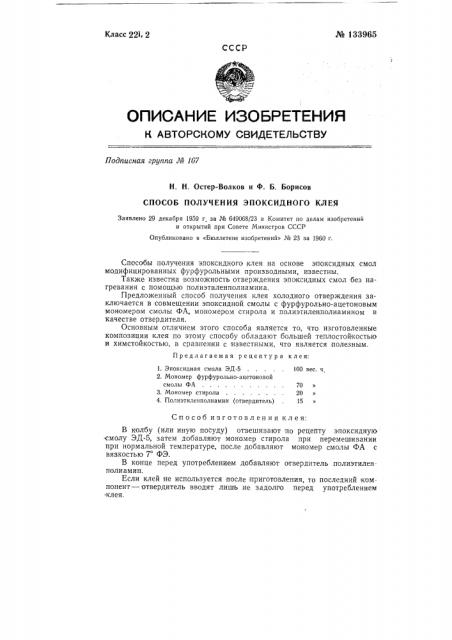

Класс 22i, 2 № 133965

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 167

Н. Н. Остер-Волков и Ф. Б. Борисов

СПОСОБ ПОЛУЧЕНИЯ ЭПОКСИДНОГО КЛЕЯ

Заявлено 29 декабря 1959 г за № 649068/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 23 за 1960 r.

Способы получения эпоксидного клея на основе эпоксидных смол модифицированных фурфурольными производными, известны.

Также известна возможность отверждения эпоксидных смол без нагревания с помощью полиэтиленполиамина.

Предложенный способ получения клея холодного отверждения заключается в совмещении эпоксидной смолы с фурфурольно-ацетоновым мономером смолы ФА, мономером стирола и полиэтиленполиамином в качестве отвердителя.

Основным отличием этого способа является то, что изготовленные композиции клея по этому способу обладают большей теплостойкостью и химстойкостью, в сравнении с известными, что является полезным.

Предлагаемая рецептура клея:

1. Эпоксидная смола ЭД-5

2. Мономер фурфурольно-ацетоновой смолы ФА

3. Мономер стирола

4. Полиэтиленполиамин (отвердитель) 100 вес. ч

70»

20»

15»

Способ изготовления клея:

В колбу (или иную посуду) отвешивают:по рецепту эпоксидную смолу ЭД-5, затем добавляют мономер стирола при перемешивании при нормальной температуре, после добавляют мономер смолы ФА с вязкостью 7 ФЭ, В конце перед употреблением добавляют отвердитель полиэтиленполиамин.

Если клей не используется после:приготовления, то последний компонент в отвердитель вводят лишь не задолго перед употреблением

-клея. № 133965

Подготовку склеивающихся поверхностей производят общеизвестными методами.

Характеристика и физикохимические свойства клея:

Цвет

Уд. вес (б,„)

Сила сцепления на отрыв

Теплостойкость по Марменсу

Морозостойкость до — 60О

Водостойкость светло-коричневый

1,1

50 кг)с из

250 не меняет свойств отличная

Предмет изобретения

Способ получения эпоксидного клея, отличающийся тем, что, с целью повышения тепло- и химстойкости, эпоксидную смолу совмещают с фурфурольно-ацетоновым мономером ФА.

Редактор С. А, Барсуков Техред А. А. Кудрявицкая Корректор В. М. Полякова

Поди к печ. 3.XI-60 г. Формат бум. 70Х108 />6 Объем 0,17 и. л.

Зак. 9421 Тираж 1050 Цена 25 коп.; с 1.1-6! г. - 3 коп.

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров ГССР, Москва, Петровка, 14.

Химическая устойчивость — клей устойчив в слабых и концентрированных растворах щелочи и кислот: серной, соляной и в 10%-ной азотной. Устойчив в органических кислотах и растворителях (не расгворим после отвердевания); в ацетоне, спирте, дихлорэтане, воде, бензине. керосине и минеральных маслах.

Клей является электроизолятором. При склейке не требуется больших давлений, достаточно иметь 0,5 — 1,0 кг/сл .

Клей применяют для склейки строительных деталей, конструкций при нормальной температуре, при склейке металлов, фарфора, стекла, пластических масс, а также используют как лаковое, антикоррозийное покрытие для защиты машин, труб, подводных частей кораблей, металла, от действия кислот и щелочей и растворителей, в качестве покрытия различных предметов для паро- и газонепроницаемости.

Клей может служить для различных технологических и других потребностей, как удешевляющий и расширяющий возможносги применения клеевых смол холодного отверждения.
