Реферат



Мо 133973

Класс 29а 6)5 .. { г и

1 ( (Г

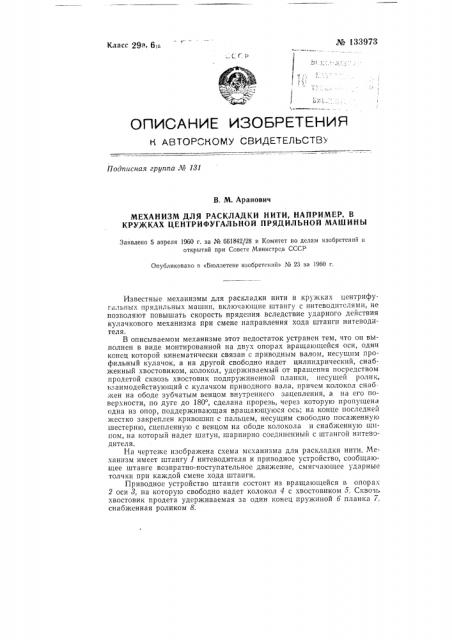

0RVICAHVIE l4305PETEHVIR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 181

В. М. Аранович

МЕХАНИЗМ ДЛЯ РАСКЛАДКИ НИТИ, НАПРИМЕР, В

КРУЖКАХ ЦЕНТРИФУГАЛЬНОЙ ПРЯДИЛЬНОЙ МАШИНЫ

Заявлено 5 апреля 1960 г. за № 661842/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 23 за l960 ã.

Известные механизмы для раскладки нити в кружках центрифугальных прядильных машин, включающие штангу с нитеводитслями, не позволяют повышать скорость прядения вследствие ударного действия кулачкового механизма при смене направления хода штанги нитеводителя.

В описываемом механизме этот недостаток устранен тем, что он выполнен в виде монтированной на двух опорах вращающейся оси, один конец которой кинематически связан с приводным валом, несущим профильный кулачок, а на другой свободно надет цилиндрический, снабженный хвостовиком, колокол, удерживаемый от вращения посредством продетой сквозь хвостовик подпружиненной планки, несущей ролик, ьзаимодействующий с кулачком приводного вала, причем колокол снабжен на ободе зубчатым венцом внутреннего зацепления, а на его поверхности, по дуге до 180, сделана прорезь, через которую пропущена одна из опор, поддерживающая вращающуюся ось; на конце последней жестко закреплен кривошип с пальцем, несущим свободно посаженную шестерню, сцепленную с венцом на ободе колокола и снабженную шипом, на который надет шатун, шарнирно соединенный с штангой нитеводителя.

На чертеже изображена схема механизма для раскладки нити. Механизм имеет штангу 1 нитеводителя и приводное устройство, сообщающее штанге возвратно-поступательное движение, смягчающее ударные толчки при каждой смене хода штанги.

Приводное устройство штанги состоит из вращающейся в опора.:

2 оси 3, на которую свободно надет колокол 4 с хвостовиком 5. Сквозь хвостовик продета удерживаемая за один конец пружиной б планка 7, снабженная роликом 8. № 133973

Параллельно оси 3 установлен приводной вал 9, несущий жестко за крепленные на нем профильный кулачок 10, взаимодействующий с роликом 8 и шестерню 11, которая соединена с шестерней 12, жестко закрепленной на оси 3.

Обод колокола 4 снабжен венцом с зубцами 13 внутреннего зацепления и имеет по дуге до 180 щель 14. Сквозь щель 14 пропущена одна из двух опор 2, поддерживающая ось 3.

На конце оси 3 жестко закреплен кривошип 15 с пальцем, несущим свободно посаженную на него шестерню 16, зацепляющуюся за зубцы

13 на ободе колокола 4 и снабженную, отстоящей от центра шестерни на величину ее начального радиуса, шипом 17, на который надет шатун

18 шарнирно соединенный с штангой 1 нитеводителя.

Основное движение гармонического характера сообщается штанге

1 посредством прямой передачи от приводного вала 9 до шатуна 18.

Для компенсации гармонической скорости до постоянной скорости применен взаимодействующий с планкой 7 хвостовика 5 кулачок (О, вызывающий правые и левые повороты колокола 4, корректирующие гармоническую скорость вращения шестерни 16 и обеспечивающие плавную смену направления движения штанги с нитеводителями.

Предмет изобретения

Механизм для раскладки нити, например, в кружках центрифугальной прядильной машины, включающий штангу с нитеводителями, о т л чч а ю шийся тем, что, с целью увеличения скорости прядения и смягчения ударного действия при смене хода штанги нитеводителей, он выполнен в виде монтированной на двух опорах вращающейся оси, оди:I конец которой кинематически связан с приводным валом, несущим профильный кулачок, а на другой свободно надет цилиндрический, снабженный хвостовиком, колокол, удерживаемый от вращения посредством продетой сквозь хвостовик подпружиненной планки, несущей ролик, взаимодействующий с кулачком приводного вала, причем колокол снабжен на ободе зубчатым венцом внутреннего зацепления, а на его поверхности, по дуге до 180, сделана прорезь, через которую пропущена одна из опор поддерживающая вращающуюся ось, на конце которой жестко закреплен кривошип с пальцем, несущим свободно посаженную шестерню, сцепленную с венцом на ободе колокола и снабженную шипом, на который надет шатун, шарнирно соединенный с штангой нитеводителя.
