Распределитель управляющих импульсов с перестраиваемой длительностью

Распределитель управляющих импульсов с перестраиваемой длительностью

Иллюстрации

Показать все

Реферат



Изобретение относится к преобразователям переменного тока, в частности к системам формирования управляющих импульсов. Целью изобретения является расширение функциональных возможностей. Распределитель состоит из последовательного .регистра сдвига на двенадцати D-триггерах 1-12, число которых равно числу выходных каналов распределителя, с тактовым входом регистра, из четырех (Л со с :о 41 х

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИК

РЕСПУБЛИК (19) (11) А1 (51)4H 02М 1 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4083469/24-07 (22) 22.04.86 (46) 23;09.87. Бюл. У 35 (» ) Пермский политехнический институт (72).А.T.Êëþ÷íèêîâ, Н.В.Шулаков, А.В.Иизев, П.Г.Рухлядев .(53) 621.316.827(088.8) (56) Справочник по автоматизированному электроприводу./Под ред.

В.А.Елисеева и А.В.Шинянского. — M.:

Энергоатомиздат, 1983, с. 93.

Авторское свидетельство СССР

В 1061223, кл. Н 02 M 1/08, 1983. (54) РАСПРЕДЕЛИТЕЛЬ УПРАВЛЯЮЩИХ ИМПУЛЬСОВ С ПЕРЕСТРАИВАЕИОЙ ДЛИТЕЛЬНОСТЬЮ (57) Изобретение относится к преобразователям переменного тока, в частности к системам формирования управляющих импульсов. Целью изобретения является расширение функциональных возможностей. Распределитель состоит из последовательного .регистра сдвига на двенадцати D-триггерах

1-12, число которых равно числу выходных каналов распределителя, с тактовым входом регистра, из четырех

1ЗЗ элементов И 16, 17, 18, 19, элемента

ИЛИ-НЕ 15 выход которого соединен с входом первого D-триггера, выходычетвертого и пятого D — триггеров соединены соответственно с первыми входами третьего и четвертого элементов И, иэ RS-три" ãåðà 20, входы которого

9797 соединяются с источником управляющего напряжения переключателем 21. Устройство позволяет получить импульсы длительностью 150 или 120 эл.град., что улучшает гармонический состав выходного напряжения в преобразователе. 2 ил.

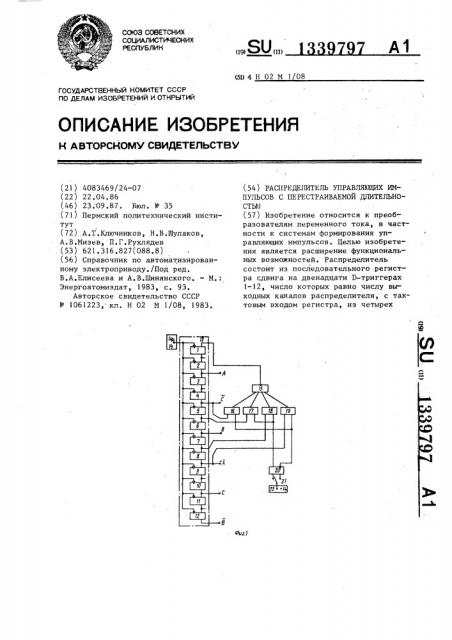

Изобретение относится к электротехнике и может быть использовано в выходных устройствах систем управления транзисторными преобразователями частоты, выполненными по трехфазной схеме, Цель изобретения — расширение функциональных возможностей за счет формирования импульсов длительностью либо 120, либо 150 эл.град, На фиг. 1 представлена функциональная схема предлагаемого распределителя; на фиг. 2 — пояснительные временные диаграммы.

Распределитель управляющих импульсов с перестраиваемой длительностью состоит из выполненного на двенадцати D-триггерах 1-12 последовательного регистра 13 сдвига, тактовый вход которого подключен к выхо20 ду генератора 14 тактовых импульсов, а вход управления, образованный D- входом триггера 1, — к выходу элемента ИЛИ-.НЕ 15, входы которого подключены к выходам элементов И 16-19,, первые входы которых подключены к выходам D-триггеров 4, 5, 7и 8 соответственно,вторые входы второго 17 и третьего 18 элементов И подключены к

30 прямому, а вторые входы первого 16 и четвертого 19 элементов И вЂ” к инверсному выходам RS-триггера 20, входы которого через переключатель 21 подключены к выходу источника сигнала 22 управления. 35

Распределитель работает следующим образом.

Перед запуском распределителя производится выбор режима работы подачей напряжения управления U от ис3 точника 22 на тот или другой входы

RS-триггера 20, например единичное н н напряжение У (фиг. 2) на прямом выходе RS-триггера 20 — работа с дли2 тельностью 150 эл.град. При нулевом состоянии выходов на D-триггерах 112 на выходе ИЛИ-НЕ 15 формируется единичное напряжение U . Напряжения

U -U на выходах 13-триггеров 1-12 появляются по заднему фронту импульсов U, следовательно, после пятого ех импульса появится напряжение U на выходе D-триггера 5 и на третьем входе ИЛИ-НЕ 15 У,7, напряжение 11„» . будет равно нулю, К моменту подачи шестого тактового импульса в регистр

13 запишется пять единиц, В дальнейшем записываются пять нулей. Аналогично воздействует U> через элемент

И 18 на выход ИЛИ-НЕ 15, т.е. запись пяти единиц и пяти нулей, но с временным сдвигом на два такта. С учетом запаздывания в первый D-триггер 1 запишутся семь нулей. Таким образом, длительность сдвигаемого положительного импульса равна а

"A =2i — — =150 эл.град.

a+b где а — количество непрерывно записанных единиц;

b — количество последующих нулей; а+Ь = 5-7 — количество тактовых импульсов за период.

Изменяя положение переключателя

21 реализуется безостановочный переход на второй режим с меньшей длительностью выходных напряжений H,—

U . Функции элемента И 17 выполняет элемент И 16, связанный с выходом

D-триггера 4, следовательно, в регистр записывается четыре единицы и четыре нуля. Функции элемента И 18 выполняет элемент И 19 что приводит к записи в регистр 13 четырех единиц и четырех нулей со сдвигом на четыре такта, а в итоге записывается! 3397 в регистр четыре единицы и восемь нулей (фиг. 2, штрихпунктир U, -U

U, U,6) . Длительность импульса равна

2%i 4

Ъ = — — "-120 эл.град, 4+8

Таким образом, благодаря введению новых элементов и расширению регистра сдвига на выходах распределителя формируются импульсы с переменной длительностью 120 или

150 эл.град, что расширяет функциональные возможности распределителя.

15

Формула изобретения

Распределитель управляющих импульсов с перестраиваемой длительностью, содержащий регистр сдвига на шести D-триггерах по числу выходных каналов, тактовый вход которого подключен к выходу генератора тактовых импульсов, а вход управления, образованный D-входом первого триг20

Составитель В.Жмуров

Редактор E.Папп Техред M. Ходанич Корректор С.Шекмар

Тираж 659 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,Ж-35, Раушская наб., д. 4/5

Заказ 4240/51

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 иь и> и, иу

U9 и

Я и

Vg иу и, ип ии

Ujg ии и

"ю и

97

4 гера — к выходу элемента ИЛИ-НЕ, и четыре элемента И, первые входы первого и второго из которых подключены соответственно к выходам четвертого и пятого D-триггеров регистра сдвига, отличающийся тем, что, с целью расширения функциональных возможностей, он снабжен RSтриггером, переключателем, источником сигнала управления, а регистр сдвига снабжен дополнительно шестью

D-триггерами, причем выходы седьмого и восьмого D-триггеров регистра подключены соответственно к первым входам третьего и четвертого элементов И, выходы которых вместе с выходами первого и второго элементов И подключены к входам элемента ИЛИ-НЕ, вторые входы второго и третьего элементов И подключены к прямому, а вторые входы первого и четвертого элементов И вЂ” к инверсным выходам RSтриггера, входы которого через переключатель подключены к выходу источника сигнала управления.
