Преобразователь напряжения

Преобразователь напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , а именно к источникам высокого напряжения, и может быть исполь зовано для герметизации объемов с преобразователями высоковольтного напряжения. Обмотка трансформатора высоковольтного питания погружена в масло. При подключении к сети трансформатора масло получает объемный заряд. Масло и трансформатор изолированы диэлектриком 2 .от корпуса 1. При этом токопроводньш материал 5 заряжается под действием электростатической индукции зарядом, равным заряду масла. При одноименном заряде токопроводного материала и поверхностного слоя масла капиллярное явление просачивания масла отсутствует. 1 ил. W

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (19) (И) (5D 4 Н 02 М 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ.(21) 3930557/24-07 (22) 17.07.85 (46) 23.09.87. Бюл. ¹ 35 (71) Минский конструкторско-технологический экспериментальный институт автомобильной промьпппенности (72) М.Ф.Мальппев и Л.Н.Гончаров (53) .621.315(088.8) (56) Патент Франции № 2239040, кл. Н 02 М 7/10, 1975.

Авторское свидетельство СССР

¹ 1134092, кл. Н 02 М 7/04, 1985.

Патент Японии № 54-38455, кл. Н 01 P 3/06, 1972. (54) ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике, а именно к источникам высокого напряжения, и может быть исполь зовано для герметизации объемов с преобразователями высоковольтного напряжения. Обмотка трансформатора высоковольтного питания погружена в масло. При подключении к сети трансформатора масло получает объемный заряд. Масло и трансформатор изолированы диэлектриком 2,от корпуса 1.

При этом токопроводный материал 5 заряжается под действием электростатической индукции зарядом, равным заряду масла. При одноименном заряде токопроводного материала и поверхностного слоя масла капиллярное явление просачивания масла отсутствует.

1 ил.

Формула из о бр ет ения

Преобразователь напряжения, содержащий металлический корпус с полостью, внутренняя поверхность которой покрыта твердым диэлектриком, крышку,, поверхность которой, обращенная к корпусу, покрыта твердым диэлектриком, и трансформатор с выпрямит елем, жестко соединенные с крышкой,, и расположенные в полости корпуса, заполненной диэлектрической жидкостью, отличающийся тем, что, с целью повышения надежности, на поверхность твердого диэлектрика крышки нанесен в зоне стыка пр ее периметру слой токопроводного материала.

Составитель Ю. Киселев

Редактор Н. Тупица Техред М,Дидык Корректор С, Шекмар

Заказ 4241/52 Тираж 659 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 13398

Изобретение относится к электротехнике, а именно к источникам высокого напряжения, и может быть исполь зовано для герметизации объемов с

5 преобразователями высоковольтного напряже ния.

Цель изобретения — повышение надежности работы преобразователя.

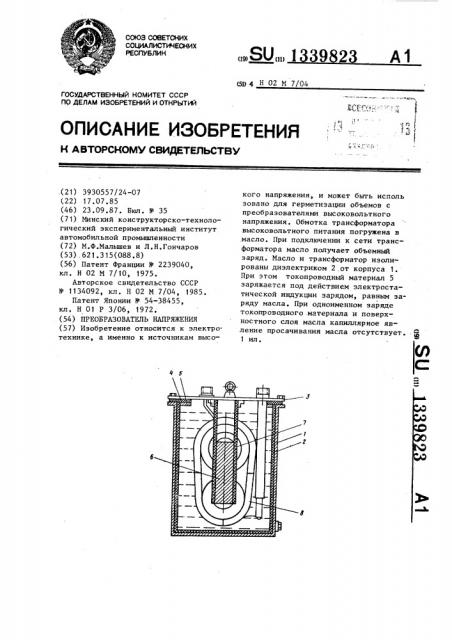

На чертеже представлен преобразователь, общий вид.

Преобразователь напряжения содержит металлический корпус I с полостью, внутренняя поверхность которой покрыта твердым диэлектриком 2, крьпп- 15 ку 3, поверхность которой, обращенная к корпусу 1, покрыта твердым диэлектриком 4 со слоем токопроводного материала 5, нанесенного на твердый диэлектрик 4, по периметру крышки 3, трансформатор 6, магнитная система которого с обмотками размещена на изоляторах 7, и выпрямитель 8.

Преобразователь работает следующим образом. 25

При подключении к сети первичной обмотки трансформатора 6 в его вторичных обмотках наводится ЭДС. Напряжение с вторичной обмотки выпрямляется и подается к потребителям, Так как высоковольтный выпрямитель

8 погружен в масло, то масло получает объемный заряд. Ввиду того, что масло и трансформатор 6 изолированы от зазем корпуса 1 бака твердым

35 диэлектриком 2, заряд не стекает на бак и имеет постоянную во времени величину. Слой токопроводного материала 5, представляющий собой изолированный электрод, находящийся на выступающем во внутренний объем бака твердом диэлектрике 4, заряжается под действием электростатической индукции и на его поверхности об разуется потенциал напряжения, равный напряжению поверхностного слоя масла.Так как поверхностный слой масла и слой токопроводного материала имеют одноименные потенциалы, между ними существуют силы отталкивания, которые устраняют капиллярные явления и не позволяют маслу просачиваться через фланец соединения ° Кроме того, размещение токопроводного материала 5 над поверхностью масла позволяет стабилизировать его состояние и устранить "кипение".

Положительный эффект достигается за счет повышения надежности работы преобразователя.
