Способ вулканизации резиновых смесей из фторопренового и нитрильных каучуков

Способ вулканизации резиновых смесей из фторопренового и нитрильных каучуков

Иллюстрации

Показать все

Реферат

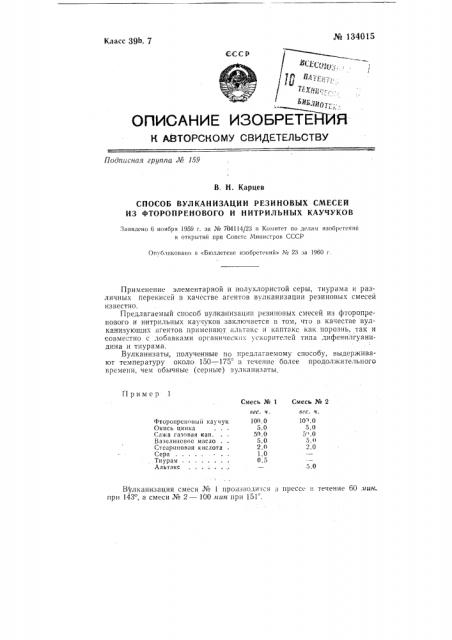

№ 134015

Класс 39Ь, 7

cccp

ОПИСАНИЕ ИЗОБ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 159

В, Н. Карцев

СПОСОБ ВУДКАНИЗАЦИИ РЕЗИНОВЫХ СМЕСЕИ

ИЗ ФТОРОПРЕНОВОГО И НИТРИЛЪНЫХ КАУЧУКОВ

Заявлено 6 ноября 1959 г. за № 7114114/23 в Комитет по делам изобретений и открытий прй Совете Министров СССР

Опубликовано в «Бюллетене изобрет< ний» № 23 за 1960 г.

Применение элементарной и полухлористой серы, тиурама и различных перекисей в качестве агентов вулканизации резиновых смесей известно.

Предлагаемый способ вулканизацни резиновых смесей из фторопренового и нитрильных каучуков заключается в том, что в качестве вулканизуюших агентов применяют «льтакс и каптакс как порознь, так и совместно с добавками органических ускорителей типа дифенилгуанидина и тиурама.

Вулканизаты, полученные по предлагаемому способу, выдерживают температуру около 150 — 175 в течение более продолжительного времени, чем обычные (серные) вулканизаты.

Пример 1

Смесь № 1 Смесь № 2

10з.0

5.0

5,0

5.0

2,0

5,0

Вулканизация смеси № I производи гся:) пресс» и течение 60 вин. при 143, а смеси № 2 — 100 иин при 151 .

Фторопреновый каучук

Окись цинка

Сажа газовая кан.

Вазелиновое масло

Стсарп Овая кислота

Сера

Тиурам

Альт акс вес. ч.

100, 0

5,0

50,0

5,0

2,0

1,0

0,5

@- СП ; ..

Illò,, з, r

Б ИДДИот,„. № 134015

Тепловое старение вулканизатов

139

Температура № 2

¹ 2

¹ 1

Смесь

114

177 185

615 455

152

227

122

340

Bywaнизат хрупкий

790

325 130 вулкаиизат хрупкий

1 2

Пример 2

Смесь № 3 Смесь № 4 вс. ч.

100,0 вес, ч.

100,0

5,0

5,0

45 0

45,0

1,5

Сера ().8

1,5

1,5

5,0

Вулканизация смеси № 3 производится в прессе в течение 60 мин при 143, а смеси № 4 — в течение 100 мин при 151 .

Тепловое старение вулканизатов

Температура № 3 №3 №4 № 4 №4

Смесь

1 !

5, 1

Бтлкаииаат хрупкий

274 252

465 4о

102

То же 18J

Вулканизат хруцкий

ByëêàHèзат хрупкий

10 10

0 к) Смесь содержит 10 вес. ч. сажи.

Продолжительность старения, сутки .

Прочность на разрыв, кг/с.и2

Относительное удлинение, %

Остаточное удлинение, %

СКН вЂ” 26

Окись цинка

Сажа газовая кан.

Каптакс .

Стеариновая кислота

Альтакс

Продолжительность старения, сутки .

Прочность на разрыв, кг/слР

Относительное удлинение, %

Остаточное удлинение, %

1 2

213 128

4 0 165

8 4

Результаты физико-механических испытаний этих же вулканизатов до теплового старения № 4 № 3

Смесь

9- 5

307

Прочность на разрыв, кг/c,ëÐ

Относительное удлинение, %

Остаточное удлинение, 620

Предмет изобретения

Способ вулканизации резиновых смесей из фторопренового и нитрильных каучуков с помощью вулканизующих агентов, о т л и ч а ющий ся тем, что, с целью повышения стойкости агентов, применяют альтакс и каптакс как порознь, так и совместно с добавками органических ускорителей типа дифенилгуанидина и тиурама,
