Класс 42Ь 12 з

Мв 134031

1 (СССР!

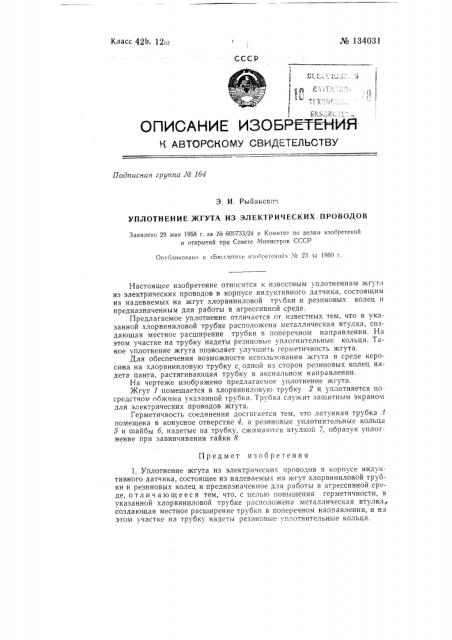

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 1б4

Э. И. Рыбакевп, УПЛОТНЕНИЕ ЖГУТА ИЗ ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ

Заявлепо 29 мая 1958 г. за М 600733/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликова нт в ;Б|оллетс е нзобрeтcнийъ М 23 за 1960 г.

Настоящее изобретение относится к известным уплотнениям жгута из электрических проводов в корпусе индуктивного датчика, состоящим из надеваемых на жгут хлорвиниловой трубки и резиновых колец и предназначенным для работы в агрессивной среде, Предлагаемое уплотнение отличается от известных тем, что в указанной хлорвиниловой трубке расположена металлическая втулка, создающая местное расширение трубки в поперечном направлении. На этом участке на трубку надеты резиновые уплотнительные кольца. Такое уплотнение жгута позволяет улучшить герметичность жгута.

Для обеспечения возможности использования жгута в среде керосина на хлорвиниловую трубку с одной из сторон резиновых колец надета цанга, растягивающая трубку в аксиальном направлении.

На чертеже изображено предлагаемое уплотнение жгута.

Жгут 1 помещается в хлорвиниловую трубку 2 и уплотняется посредством обжима указанной трубки. Трубка служит защитным экраном для электрических проводов жгута.

Герметичность соединения достигается тем, что латунная трубка 8 помещена в конусное отверстие 4, а резиновые уплотнительные кольца

5 и шайбы б, надетые на трубку, сжима1отся втулкой 7, образуя уплотнение при завинчивании гайки 8.

Предмет изобретения

1. Уплотнение жгута из электрических проводов в корпусе индуктивного датчика, состоящее из надеваемых на жгут хлорвиниловой трубки и резиновых колец и предназначенное для работы в агрессивной среде, о т л и ч а ю щ е е с. я тем, что, с целью повышения герметичности, в указанной хлорвиниловой трубке расположена металлическая втулка„ создающая местное расширение трубки в поперечном направлении, и на этом участке на трубку надеты резиновые уплотнительные кольца. № 134031

8 2

Текрсд А, А. Кудрявицкая

Формат бум, 70)(108 /1в

Тираж 750

ЦБТИ при Комитете по делам изобретений при Совете Министров СССР

Москва, Центр, M. Черкасский пер., Редактор В. М, Парнес

Подгс к печ. 7.111-61 г.

Зак. 2408

Корректор И. Бронштейн

Объем 0,17 усл. п..з.

Цена 3 кон. и открытий д. 2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

2. Уплотнение по и. 1, о тлич ающееся тем, что„с целью его использования в среде керосина, на хлорвиниловую трубку с одной из сторон резиновых колец надета цанга, растягивающая трубку в акси.альном направлении.
