Реферат



Класс 4Дс, 4

_#_ l34034

СССР

ЬСь < ik! . ..<.<

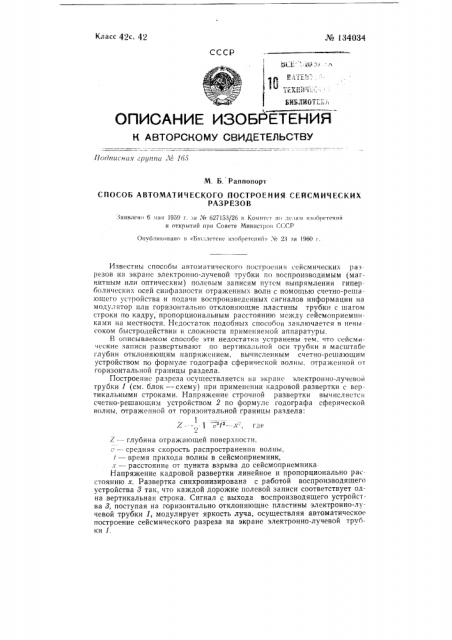

С1ПИ АН Е ИЗОБРЕтЕНИй

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Ног)писния ар/пни Л«165

М. Б. Раппопорт

СПОСОБ АВТОМАТИЧЕСКОГО ПОСТРОЕНИЯ СЕЙСМИЧЕСКИХ

РАЗРЕЗОВ

:Заявлено 6 мая 1959 и. иа Х» 627153/26 в Комит<т ио делам ивоо1нтений и открытий при Совете Министров СССР

Опубликовано и «Б<оллете«е иво<брете1<и1<» Ле 23 аа 1960 <.

Известны способы автоматического построения ссйсмических раз резов на экране электронно-лучевой трубки по воспроизводимым (магнитным или оптическим) полевым записям путем выпрямления гиперболических осей синфазности отраженных волн с помощью счетно-решающего устройства и подачи воспроизведенных сигналов информации на модулятор или горизонтально отклоняющие пластины трубки с шагом строки по кадру, пропорциональным расстоянию между сейсмоприемниками на местности. Недостаток подобных способов заключается в невысоком быстродействии и сложности применяемой аппаратуры.

Б описываемом способе эти недостатки устранены тем, что сейсмиисские записи развсртывают по вертикальной оси трубки в масштабе глубин отклоняющим напряжением, вычисленным счетно-решающим устройством rrp формуле годографа сферической волны, отраженной от горизонтальной границы раздела.

Построение разреза осуществляется на экране электронно-лучевой трубки 1 (см. блок — схему) при применении кадровой развертки с вертикальными строками. Напряжение строчной развертки вычисляется счетно-решающим устройством 2 по формуле годографа сферической волны, отраженной от горизонтальной границы раздела:

2 2

; 1 — л -, / — — глубина отражающей поверхности, с — - средняя скорость распространения волны, 1 — время прихода волны в сейсмоприемник, . — — расстояние от пункта взрыва до сейсмоприемника

Напряжение кадровой развертки линейное и пропорционально расстоянию х. Развертка синхронизирована с работой воспроизводящего устройства 8 так, что каждой дорожке полевой записи соответствует одна вертикальная строка. Сигнал с выхода воспроизводящего устройства 3, поступая на горизонтально отклоняющие пластины электронно-лучевой трубки 1, модулирует яркость луча, осуществляя автоматическое построение сейсмического разреза на экране электронно-лучевой трубки 1.

Введение функции v(f) в счетно-решающее устройство 2 осуществляется схемой 4. Функция v(t) задана в виде таблицы для определенного числа значении v. Между табличными значениями осуществляется линейная интерполяция при подаче на вход схемы 4 напряжения, генерируемого линейным генератором (не показан на чертеже) ждущеи развертки, который управляется сигналом отметки момента взрываПредмет изобретения, Рс,(а>.то!> Н. С. Кутафина Tax(>eд A. А. Кудрквицка» Корр ктор В. Фомина

Ф»рою т бум. 70 1(!Я>/iÄ

1 ираi>с 63(!

ЦБТИ при Комитете по делам изобретений при Совете Министров СССР

Москва, Центр, М. Черкасский пер., !

1оди. к иси, 3.1-61

:5акк (>266

Об>ъем (1,17 и, ск

Цена 3 l((>II. и открытий д. 2/6.! и;>.>график ЦЬ1! !комитета по,топ»к> и.шбрстс ий и открвпий .>1>i. >. ë»>i >к Министров (ССР Москва, Петровка, 1.!.

Способ автоматического построения сейсмических разрезов и» экране электронно-лучевой трубки по воспроизводимым (магнитным или o((тическим) полевым записям путем выпрямления гиперболических осей синфазности отраженных волн с помощью счетно-решающего устройства и подачи воспроизведенных сигналов информации на модулятор или горизонтально отклоняющие пластины трубки с шагом строки по кадру, пропорциональным расстоянию между сейсмоприемниками на местности, о т л и ч а ю щ и йс я тем, что, с целью увеличения быстродействия и упрощения применяемой аппаратуры, сеисмическис записи развертывают по вертикальной оси трубки в масштабе глубин отклоняющим напряжением, вычисленным счетно-решающим устройством но ,!(ормулс годографа сферической волны, отраженной от горизонтальной . раницы раздела
