Устройство для укрывки виноградных кустов

Устройство для укрывки виноградных кустов

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для ухода за виноградником . Цель изобретения - повышение производительности и улучшение качества укрывки. Устройство состоит из рамы 1 Т-образной формы, имеющей три вертикальные стойки 2. На стойках 2 закреплены право- 5 и левоотвальные 6 корпуса и лозоукладчик 7. Крайние стойки соединены со средней с помощью двойных чатырехзвенников 4, с верхними звеньями 8 которых соединен гидроцилиндр 13. Средние корпуса смещены назад относительно корпусов , закрепленных на крайних стойках. Расстояние между верхними В и 9 звеньями четырехзвенников 4 больше расстояния между нижними 10и 11 звеньями. При агрегата лозоукладчик 7 пригибает лозу в пучок, правои левоотвальные корпуса, забирая пласты почвы из междурядья, отваливают их на пригнутый пучок лоз. На конце гона крайние стойки 2 с помощью гидроцилиндров 13 и четьфехзвенников 4 переводятся в транспортное положение. 1 3.п. ф-лы 3 ил. (Л 9 . Х Г J J5 fx /7Ш / оо 4 О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1340601 А 1

1511 4 А 01 В 13/06//А 01 В 13/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оЬ

CO

Cb

ЯРие. r

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4065585/30-15 (22) 06.05.86 (46) 30.09.87. Бюл.. 11 - 36 (71) Всероссийский научно-исследовательский институт виноградарства и виноделия им. Я.И. Потапенко (72) Е.П. Гапонов и А.И. Кирюшин .(53) 63 1.311.55(088.8) (56) Авторское свидетельство СССР

У 822776, кд . А 01 В 13 /06, 1976.

Авторское свидетельство СССР

Ф 1209044, кл. А 0 1 В 13/06, 1984. (54) УСТРОЙСТВО ДЛЯ УКРЫВКИ ВИНОГРАДНЫХ КУСТОВ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для ухода за виноградником. Цель изобретения — повышение производительности и улучшение качества укрывки. Устройство состоит из рамы 1 Т-образной формы, имеющей три вертикальные стойки 2. На стойках

2 закреплены право- 5 и левоотвальные 6 корпуса и лозоукладчик 7. Крайние стойки соединены со средней с помощью двойных чатырехзвенников 4, с верхними звеньями 8 которых соединен гидроцилиндр 13. Средние корпуса смещены назад относительно корпусов, закрепленных на крайних стойках.

Расстояние между верхними 8 и 9 звеньями четырехзвенников 4 больше расстояния между нижними 10 и 11 звеньями.

При движении агрегата лозоукладчик 7 пригибает лозу в пучок, право- и левоотвальные корпуса, забирая пласты почвы из междурядья, отваливают их на пригнутый пучок лоз. На конце гона крайние стойки 2 с помощью гидроцилиндров 13 и четырехзвенников 4 переводятся в транспортное положение.

1 з.п. ф-лы 3 ил.

1340601

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для ухода эа виноградником.

Цель изобретения — повышение производительности и улучшение качества укрывки.

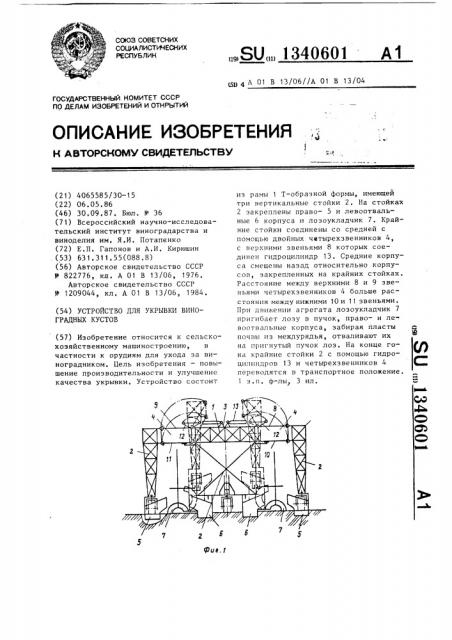

На фиг. 1 изображено предлагаемое устройство для укрывки виноградных кустов, вид сзади; на фиг. 2 — взаимное расположение укрывочных корпусов и лоэоукладчика, вид сверху; на фиг. 3 — устройство для укрывки виноградных кустов, вид сбоку.

Устройство состоит из рамы 1, имени -и Т-оС,.явную форму, три вертикальных стой,и 2 и горизонтальную балку

3. Крайние вертикальные стойки соединены со средней с помощью вертикальных параллепограммных четырехзвенников 4. На нижних концах стоек

2 закреплены укрывочные право- 5 и левоотвальные 6 корпуса. Корпуса, закре,лепные н» средней стойке, смещены назад относительно корпусов, установленных на крайних стойках рамы 1. йоэоукладчики 7 размещены между средней и крайними стойками 2 и закреплены на средней стойке. Параллелограммные четырехэвенники имеют верхние 8 » 9 и нижние 10 и 11 звенья, причем расстояние между верхними 8 и 9 звеньями больше расстояния между нижними 10 и 11 звеньями.

Верхние звенья 8 и 9 через рычаг 12 соединены с гидроцилиндром 13 для подъема стоек.

Устройство работает следующим образом.

Устройсгно соединяют через среднюю стойку с трактором (не показан).

При движении агрегата по междурядьям лоэоукладчики 7 пригибают кусты виноградника, а право- 5 и левоотвальные 6 корпуса, забирая пласты почвы из междурядья, отваливают их на пригнутый пучок лоэ с образованием над ним укрывного вала.

Благодаря смещению корпусов, установленных на средней стойке, назад относительно корпусов, закрепленных на крайних стоках, не происходит соударения пластов при их укладке на пучок лоз и осыпания почвы, что улучшает качество укрывки. Производитель-

5 ность повышается так как агрегат обt рабатывает одновременно два ряда виноградника, за счет расположения рабочих органов относительно оси сим1 метрии агрегата. При переездах и поворотах на концах гона за счет уменьшения габаритов по ширине сокращаются холостые переезды, так как уменьшается радиус поворота агрегата. Для уменьшения габаритов по ширине гидроцилиндрами 13 через параллелограммные четырехзвенники поднимают крайние стойки с рабочими органами, одновременно приближая их к средней стойке. При повороте четырех параллело20 граммов нижние 10 и 11 звенья проходят между верхними 8 и 9, обеспечивая получение необходимого угла поворота всех четырех параллелограммов.

50

Ф о р м у л а и з,о б р е т е н и я

1. Устройство для укрывки виноградных кустов, содержащее раму, на вертикальных стойках которой установлены право- и левоотвальные укрывочные корпуса и размещенный между ними лоэоукладчик, о т л и ч а ю ш е е с я тем, что, с целью повышения производительности и улучшения качества укрывки, рама выполнена Т-образной формы, на средней стойке которой установлены два укрывочных корпуса, которые смещены назад относительно корпусов, установленных на крайних стой-. ках рамы, а лоэоукладчик размещен между средней и крайней стойками, 2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что,с целью уменьшения габаритов по ширине, крайние стойки соединены со средней с помощью двойных паралпелограммных четырехзвенников, расположенных в вертикальной плоскости и соединенных с гидроцилиндром для подъема в транспортное положение, при этом расстояние между верхними звеньями четырехзвенников больше расстояния между нижними звеньями четырехзвенников.
