Реферат



Изобретение относится к нснытательным устройствам, имитирующим выпадение дождя. Цель изобретения -- повышение качества процесса имитации дождя путем Гибкий шланг обеспечения равномерности каплеобразования по площади и регулируемой интенсивности . Установка включает герметичный дождеватель 7, выполненный поворотным, с перфорированным дном 8. В отверстия дна вставлены каплеобразователи 9. Дождеватель 7 соединен каналом 4 с питательным резервуаром I. Питательный резервуар выполнен с возможностью перемещения в вертикальной плоскости. Канал 4 снабжен циклически управляе.мым клапаном 5. При полностью заполненной водой системе открывают на определенное время клапан 5. Давление столба воды передается на уравновещенную жидкость в дождевателе 7. Вода вытекает сквозь капиллярные трубки в каплеобразователе 9. По истечении заданного времени клапан 5 закрывается, и систе.ма при- .ходит в уравновещенное состояние. 1 ил. (Л 00 4 О 05 05 ю гт VJ Прадод для пооойота до/явейателя на тво

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„, 1340662 А1 (5и 4 А 01 G 25 00 б 01 М 3 02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPGKOMY СВИДЕТЕЛЬСТВУ (21) 4005015/30-15 (22) 02.01.86 (46) 30.09.87. Бюл. № 36 (7l) Днепропетровский завод шахтной автоматики (72) А. A. Василенко, А. Г. Дахно, Е. Ф. Котов, В. И. Лихтеp, Ф. А. Матыцын и В. В. Носа ненко (53) 631.347 (088.8) (56) Авторское свидетельство СССР № 947714, кл. 6 01 N 17/00, 1976.

Авторское свидетельство СССР № 244952, кл. G 01 М 3/02, !966. обеспечения равномерности каплеобразования»о площади и регулируемой интенсивности. Установка включает герметичный дождеватель 7, выполненный поворотным, с перфорированным дном 8. В отверстия дна вставлены каплеобразователи 9. Дождеватель 7 соединен каналом 4 с питательным резервуаром l. Питательный резервуар выполнен с возможностью перемещения в вертикальной плоскости. Канал 4 снабжен циклически управляемым клапаном 5. При полностью заполненной водой системе открывают на определенное время клапан 5. Давление столба воды передается на уравновешенную жидкость в дождевателе 7. Вода вытекает сквозь капиллярные трубки в каплеобразователе 9. По истечении заданного времени клапан 5 закрывается, и система приходит в уравновешенное состояние. 1 ил. (54) УСТАНОВКА ИМИТАЦИИ ДОЖДЯ (57) Изобретение относится к испытательным устройствам, имитирующим выпадение дождя. 11ель изобретения -- повышение качества процесса имитации дождя путем осо

Фоиоод &я лооороота

dwae8emenrr

)47 7роо

Ю

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1340662

Форму,га иçî(>ð(.òåíèя

20 (;оетавитедь М. Храброн

Редактор T. Лазаренко Тскред И. Верее Корректор М. Шарон>и

Заказ 4364/4 Тираж 617 Подписное

БНИИПИ Гс>гударетненного к»читс тс> Г(.(1 в» >селам и >об>рстений и огкр>>гий

11З()35, Москна, УК З5, Раушекаи «»f>, I. 4, 5

Прои >нодетвенно-нодиграс1>ичс с к»е нрс днри>п ис, t, > жгс>р»д, уд, Пр»с кт>(с>н, 4

Изобретение относится к испытательным устройствам, имитирующим падение дождя, и может быть использовано в лабораторных дождевальных установках.

Цель изобретения — повышение качества процесса имитации дождя путем обеспечения равномерности каплеобразования по площади и регулируемой интенсивности.

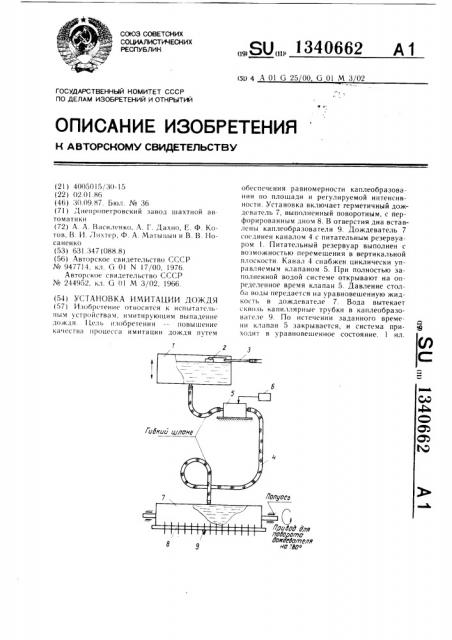

На чертеже изображена схема установки.

Установка имитации дождя содержит питательный резервуар 1 с механизмом поддержания постоянного уровня жидкости 2, поступающей из системы водоснабжения 3, канал 4, в разрыв которого введен циклически управляемый клапан 5, соединенный с управляющим устройством 6, дождеватель 7 с перфорированным дном 8, в отверстия которого введены каплеобразователи 9 в виде капиллярных трубок, заключенных во втулки.

Для подготовки установки к работе дождеватель 7 предварительно заполняют водой, повернув его вокруг горизонтальной оси каплеобразователями вверх.

В исходном состоянии резервуар 1, канал 4 и дождеватель 7 полностью заполнены водой. При заполнении системы водой клапан 5 открыт.

Образование капель осуществляется посредством воздействия столба воды в резервуаре 1 и канале 4 на заполненной водой дождеватель 7.

Установка работает следующим образом.

При испытании на минимальную интенсивность установку посредством устройства 6 управления настраивают на определенную выдержку открытого состояния клапана 5 и открывают последний. Импульс давления воды из резервуара 1 через столб воды в канале 4 и открытый клапан 5 передается на уравновешенную жидкость дождевателя 7.

Так как дождеватель 7 герметизирован и полностью заполнен водой, давление воды, поступившей из резервуара, обуславливает истечение воды сквозь ка нилл ярные трубки в виде капли на каждом каплеобразователе 9.

При этом давление поступившей в резервуар 1 воды, за счет полностью заполненной водой системы передается без изменения, чго повышает качество формирования капель по плошади.

По истечении заданного устройством 6 времени, обес(гечиваюшего получения капли на каждом каплеобразователе 9, клапан 5 закрывается и система возвращается в исходное уравновешенное состояние после оТрыва капель.

Уста(овка имитации дождя, включающая канал для подачи воды с редуктором давления, герметичный дождеватель и формирователи капель, от.гичающаяся тем, что, с целью повышения качества процесса имит IllHII дождя путсм обеспечения равномерности каплеобразования llo плон!иди и регулируемой интенсивности, дождеватель выполнен поворотным и соединен через канал с питатс Ib30 ным РсзеРвУаР(>м BI>i!to IH(.I(HI>tit с Bo ti toiK ностыо переме(неHHH в вс ртика lhHoH ill!o(кости, при этом канал для подачи воды снабжен циклически управляемым клапаном с рог)fIHðó(. !toé длите lt HocTl»to открытого It закрытого состояний, а вся установка (н>.lностью заполнена жидкостью.
