Автоматическое дозирующее устройство опрыскивателя

Автоматическое дозирующее устройство опрыскивателя

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для химической защиты растений. Целью изобретения является повьштение качества работы опрыскивателя и улучшение условий труда путем автоматизации управления расходом жидкости при изменении скорости передвижения опрыскивателя. Автоматическое дозирующее устройство содержит регулятор 7 расхода с подвижным клапаном 19 и масляный насос 14, кинематически связанный с ходовой частью опрыскивателя и имеющий в 15 3 22 (О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 А 01 М 7 00, 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4057721/30-15 (22) )7.04.86 (46) 30.09.87. Бюл. 1(36 (71) Кировоградский институт сельскохозяйственного машиностроения (72) И.С.Порубаймих и Ф.И.Златопольский (53) 631.347.3(088.8) (56) Авторское свидетельство СССР

Р 512745, кл. А 01 M 7/00, 1973.

Авторское свидетельство СССР

N - 1037901, кл. А Ol M 7/00,,1980. (54) АВТОМАТИЧЕСКОЕ ДОЗИРУЮЩЕЕ УСТР01!СТВО ОПРЫСКИВАТЕЛЯ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для химической защиты растений. Целью изобретения является повышение качества работы опрыскивателя и улучшение условий труда путем автоматизации управления расходом жидкости при изменении скорости передвижения опрыскивателя °

Автоматическое дозирующее устройство содержит регулятор 7 расхода с подвижным клапаном 19 и масляный насос

l4, кинематически связанный с ходовой частью опрыскивателя и имеющий в

1340705 напорной магистрали персливной кла- нении скорости движения агрегата в пан 12. При движении агрегата насос бесштоковую область переливного кла14 передает давление через мембрану пана поступает большее или меньшее

17 на подвижной клапан 19, перемещая количество масла, производительность его вниз. Норма расхода жидкости устанавливается положением гильзы 20 в корпусе регулятора 7. Управление расходом в процессе работы осуществляется автоматически, т.к. регулятор 7 расхода кинематически соединен .посредством мембранного привода со

v штоком переливного клапана. При изменасоса меняется и переливной клапан, настроенный на определенное давление, пропускает на слив соответствующее количество жидкости. Поскольку подвижной клапан 19 подпружинен, то и при снижении скорости агрегата восстанавливающее воздействие клапана осуществляется автоматически. 1 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для химической защиты растений.

Целью изобретения является повышение качества работы опрыскивателя и улучшение условий труда путем автоматизации управления расходом жидкости при изменении скорости передвижения опрыскивателя.

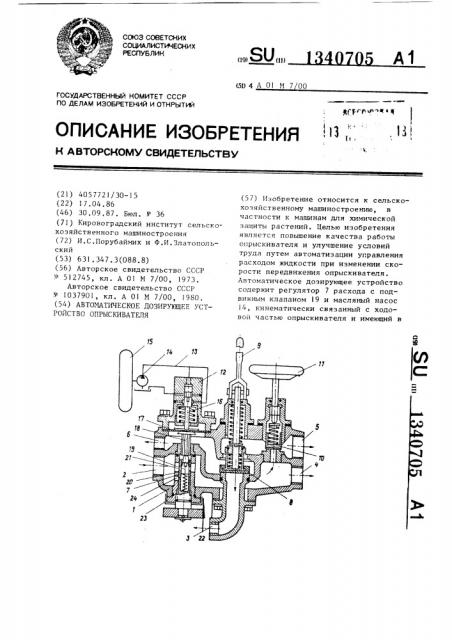

На чертеже показано предлагаемое устройство.

Автоматическое дозирующее устройство включает корпус 1 с входным 2 и отводными 3 — 6 каналами. В корпусе

1 установлены: регулятор 7 расхода, двухседельный клапан 8 с рукояткой

9, клапан регулятора 10 давления с маховичком ll, переливной клапан 12, включенный в нагнетательной гидромагистрали 13 объемного гидронасоса 14 ходовой части опрыскивателя 15. Подпружиненный шток 16 персливного клапана 12 посредством эластичной мембраны 17 соединен через толкатель 18 с подвижным клапаном 19 регулятора 7 расхода, выполненного в виде подпружиненного дроссельного золотника.

Клапан 19 установлен в гильзе 20.

Посредством резьбы гильза 20 имеет подвижность относительно оси клапана

19 и корпуса регулятора 7 расхода.

Для прохода жидкости в корпусе регулятора 7 расхода и гильзе 20 выполнены окна 21. Стрелка на маховичке 22 и шкала 23 на корпусе регулятора 7 расхода предназначены для контроля

35 установки регулятора на норму ра хода.

Перед началом работы агрегата двухседельный клапан 8 переводится в верхнее положение рукояткой 9. В исходном (верхнем) положении находит— ся и подпружиненный подвижный клапан

19 регулятора 7 расхода. Входной 2 и отводной 3 каналы распылителей закры— ты клапаном 19. Если работает насос опрыскивателя, а агрегат неподвижен, то жидкость из канала 2 отводится на слив в отводной канал 5 через регулятор 10 давления, а при необходимости — в канал 4 к гидромешалкам.

При движении агрегата насос 14 ходовой части опрыскивателя 15 нагнетает под давлением масло по гидромагистрали 13 в бесштоковую полость пе— реливного клапана 12. Под действием давления масла шток 16 через мембрану !7 и толкатель 18 перемещает вниз

Ф подвижный клапан 19, который открывает проходные окна 21 в гильзе 20, сообщая канал 2 с отводным каналом 3.

Жидкость из канала 2 через окна 21, открытые дроссельные щели клапана 19 и каналы в штоке 16 поступает к отводным каналам 3 распылителей. Норма расхода жидкости устанавливается вручную путем ввинчивания гильзы 20 в корпус регулятора 7 с помощью маховичка 22 и контролируется по шкале

23. Дальнейшее управление расходом жидкости при изменении скорости агрегата осуществляется автоматически.

С изменением скорости передвижения

Составитель Н.Евсеев

Редактор Т.Парфенова Техред И.Попович Корректор И.Эрдейи

Заказ 4366/6

Тираж 627 Подписное

В11ИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 134О агрегата насос 14 подает в бесштоковую полость переливного клапана 12 большее или меньшее количество масла.

Если скорость агрегата увеличивается, то производительность насоса также

5 возрастает пропорционально скорости.

Переливной клапан 12, настроенный на определенное давление жидкости, пропускает на слив большее количество жидкости, перемещаясь вниз, что соответствует большему управляющему воздействию на подвижный клапан 19. Из канала 2 через дроссельные щели клапана 19 к отводному каналу 3 распылителей устремляется большее количество жидкости. При снижении скорости агрегата восстанавливающее воздействие на подвижный клапан 19 осуществляется также автоматически, так как клапан 19 подпружинен. Кроме того, клапан 19 при работе насоса опрыскивателя постоянно прижимается к штоку 18 давлением жидкасти поступающей по радиальным каналам 24. 25

4 формулаиэобретения

Автоматическое дозирующее устройство опрыскивателя, содержащее регулятор расхода с подвижным клапаном и масляный насос, кинематически связанный с ходовой частью опрыскивателя и имеющий в напорной магистрали переливной клапан со штоком, о т— л и ч а ю щ е е с я тем, что, с целью повышения качества работы опрыскивателя и улучшения условий труда путем автоматизации управления расходрм жидкости при изменении скорости передвижения опрыскивателя, регулятор расхода выполнен в виде подпружиненного дроссельного золотника, размещенного в гильзе, имеющей сквозные боковые отверстия и установленной с возможностью осевых перемещений, при этом клапан регулятора расхода кинематически соединен посредством мембранного привода со штоком переливного клапана.
