Устройство для зарядки волокон

Устройство для зарядки волокон

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности и позволяет повысить величину заряда волокон при одновременном повышении производительности при непрерывной подаче волокон. Устройство содержит камеру флокнрования I с каналом 2 подачи волокон. В камере флокирования I смонтирован дополнительный электрод 3 и заряжающий электрод 4. Заряжающий электрод 4 выполнен из пластин 5, наклоненных под углом ф 85-70° к дополнительному электроду 3, причем пластины смещены одна относительно другой на величину, определяемую зависимостью L-sincp W, где Н - величина смешения пластин одна относительно другой; L - щирпна пластин; ср -- yro. i наклона пластин к дополнительному электроду . I ил. U/7 (Л / /////// / /// / / / / / / 5 // / Н JO 4 О оо го о 1 7 и /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 В 05 В 5 00

Cr"(YI.3 . 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4060752/31-12 (22) 20.03.86 (46) 30.09.87. Бюл. № 36 (71) Ленинградский институт текстильной и легкой промышленности им. С. М. Кирова (72) Е. Н. Бершев, П. М. Панкратов и М. В. Калашников (53) 677.6НМ (088.8) (5 ) Авторское свидетельство СССР № 611682, кл. В 05 В 5/02, 1978. (54) УСТРОЙСТВО ДЛЯ ЗАРЯДКИ ВОЛОКОН (57) Изобретение относится к текстильной промышленности и позволяет повысить ве„„SU„„1340820 А I личину заряда волокон при одновременном повышении производительности при непрерывной подаче волокон. Устройство содержит камеру флокнрования 1 с каналом 2 подачи волокон. В камере флокирования смонтирован дополнительный электрод 3 и заряжающий электрод 4. Заряжающий электрод 4 выполнен из пластин 5, наклоненных под углом (г=85 — 70 к дополнительному электроду 3, причем пластины смещены одна относительно другой на величину, определяемую зависимостью L.sing)H, где H-величина смещения пластин одна относительно другой; L — — ширина пластин; !.. --- угол наклона пластин к дополнительному электроду. ил.

1340820

Формула изобретения

Н(L sing:, Н > L 51пср, Составитель A. Блехман

Редактор М. Циткина Техред И. Верес Корректор А. Обручар

Заказ 4376/11 Тираж 645 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж---35, Раушская наб., д. 4!5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к текстильной промышленности, а именно к оборудованию для производства нетканых материалов методом электрофлокирования.

Цель изобретения — увеличение величины заряда волокон и увеличение производительности устройства при непрерывной подаче волокон.

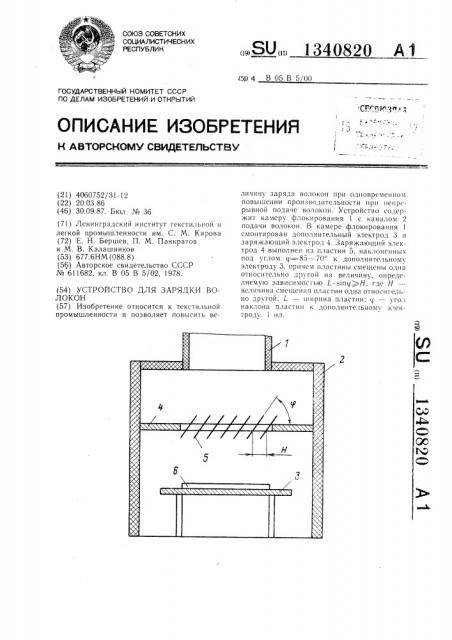

На чертеже изображено устройство для зарядки волокон, общий вид.

Устройство включает камеры 1 флокирования с каналами 2 для подачи ворса, В камере флокирования, выполненной из диэлектрического материала, размещены: дополнительный электрод 3, выполненный в виде сплошной пластины, и заряжающий электрод 4, выполненный в виде набора продольно или поперечно закрепленных на раме этого электрода наклонных пластин 5.

Волокна наносятся на изделия 6.

Устройство работает следующим образом.

Изделие 6 кладут на электрод 3. Ворс, транспортируемый через канал 2, попадает в камеру 1 флокирования и заряжается, проходя через заряжающий высоковольтный электрод 4. Наклонные пластины 5 набора заряжак>щего электрода смещены друг относительно друга на величину где Π— величина смещения пластин относительно друг друга;

1 — ширина пластины, и наклонены по отношению к электроду 3 под углом <р=85 — 70, что обеспечивает свободное прохождение волокнистого материала к изделию 6 и зарядку всех проходящих волокон за счет непременного контакта их с пластинами 5.

Угол гр наклона пластин, а также зависимость смещения их относительно друг друга получены экспериментальным путем.

Зависимость величины заряда волокна от величины угла q> наклона пластин 5 и потенциала на заряжающем электроде 4 обеспечивает требуемую производительность и является оптимальной.

Для углов наклона 85 и 70 наблюдается увеличение заряда волокон при напряжених 30 — 35 кВ относительно электрода с вертикально расположенными пластинами. При углах наклона пластин менее

70 на пластинах наблюдаются корки из прилипших волокон, что ухудшает условия

15 зарядки

Устройство для зарядки волокон, содержащее камеру флокирования с каналом для

20 подачи волокон и заряжающий и дополнительный электроды, установленные в камере флокирования, отличающееся тем, что, с целью повышения величины зарядки волокон при одновременном повышении производительности при непрерывной подаче волокон, заряжащий электрод выполнен из набора пластин, каждя из которых наклонена по отношению к дополнительному электроду под углом тр от 85 до 70, при этом пластины в наборе установлены со смещением относительно друга друга на величину, определяемую по зависимости где И вЂ” величина смещения пластин отно35 сительно друг друга, L — ширина пластины; го — угол наклона пластин по отношению к дополнительному электроду.
