Устройство для крепления оправки в шпинделе станка
Иллюстрации
Реферат
Изобретение относится к станкостроению и может быть использовано для крепления оправок в шпинделях расточных, фрезерных и др. станков. Целью изобретения является упрощение конструкции устройства за счет уменьшения в ней числа элементов. Устройство содержит хвостовзгю часть 1 оправки , несзтцей инструмент. В пазах 2 хвостовой части установлены скобы 3 с выступами 4 и 5 на концах. На резьбовой поверхности 8 хвостовой части 1 оправки установлена зажимная гайка 9. Скобы 3 установлены в пазах 2 с возможностью осевого перемещения и углового поворота за счет скошенной поверхности 7. После поворота скоб путем нажима на выступы 4 хвостовая часть оправки вводится в ко- . ническое отверстие шпинделя. Нажимая на выступы 5, производят поворот скоб и ввод выступов 4 в окна шпинделя, Далее вращением гайки 9 влево затягивают хвостовую часть 1 в коническое отверстие шпинделя, Дпя выталкивания хвостовой части 1 гайку 9 враш,ают . вправо, 2 ил. С $ (Л Фие, /
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
<еЯ п1>) 4 2 (50 4 В 23 В 31/04//В 23 С 5/26
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4068644/25-08 (22) 20.05.86 (46) 30. 09.87. Бюл. 1! - 36 (75) А,П.Коржов (53) 621.952-229.2(088.8) (56) Авторское свидетельство СССР
N - 986649, кл. В 23 С 5/26, 1981. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ОПРАВКИ В ШПИНДЕЛЕ СТАНКА (57) Изобретение относится к станкостроению и может быть использовано для крепления оправок в шпинделях расточных, фрезерных и др. станков.
Целью изобретения является упрощение конструкции устройства за счет уменьшения в ней числа элементов ° Устройство содержит хвостовую часть 1 оправки, несущей инструмент, В пазах 2 хвостовой части установлены скобы
3 с выступами 4 и 5 на концах. На резьбовой поверхности 8 хвостовой части 1 оправки установлена эажимная гайка 9. Скобы 3 установлены в пазах
2 с возможностью осевого перемещения и углового поворота sa счет скошенной поверхности 7. После поворота скоб путем нажима на выступы 4 хвостовая часть оправки вводится в ко- . ническое отверстие шпинделя. Нажимая на выступы 5, производят поворот скоб и ввод выступов 4 в окна шпинделя.
Далее вращением гайки 9 влево затягивают хвостовую часть 1 в коническое отверстие шпинделя. Для выталкивания хвостовой части 1 гайку 9 вращают вправо. 2 ил.
13409
Изобретение относится к станкостроению и может быть использовано для крепления оправок в шпинделях расточных, фрезерных и других станков.
Целью изобретения является упрощение конструкции устройства за счет уменьшения в ней числа элементов.

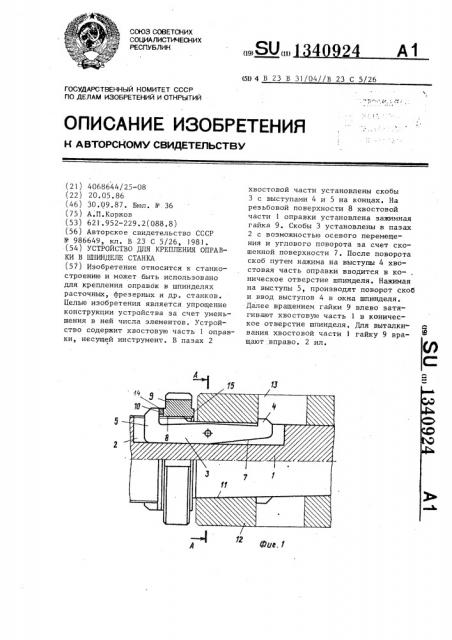

На фиг. 1 показано устройство, !О продольный разрез; на фиг. 2 — сечение А-А на фиг, 1.
Устройство для крепления оправки в шпинделе станка содержит хвостовую часть 1., оправки, несущей инструмент !б (не показан). В продольных пазах 2, выполненных на хвостовой части оправки, установлены скобы 3 с выступами
4 и 5. Скобы в пазах установлены с возможностью осевого перемещения и удерживаются в.пазах силами трения при помощи пружин 6. За счет скошенной поверхности 7 скобы имеют возможность углового поворота.
На резьбовой поверхности 8 хвосто- 2б вой части оправки установлены зажимная гайка 9 и шайба 10.
Для установки хвостовой части 1 оправки в коническое отверстие 11 шпинделя 12 необходимо скобы 3 повернуть, нажимая на выступ 4. После установки производят поворот скоб, нажимая на выступ 5. При этом выступ
4 скоб заходит в окна 13 шпинделя 12.
При вращении гайки 9 влево она сво-, им буртом 14 упирается в шайбу 10 и через нее давит на поверхность выступа 5, обращенную к торцу шпинделя, 1 стремясь переместить скобу 3 влево.
24
Но так как скоба 3 удерживается от перемещения влево выступом 4, упирающимся в торцовую поверхность окна 13 шпинделя, хвостовая часть 1 оправки перемещается вправо и затягивается в коническое отверстие 11 шпинделя 12. При вращении гайки 9 вправо она, упираясь своим торцом
15 в торец шпинделя, выталкивает хвостовую часть оправки из конического отверстия шпинделя. После поворота скоб 3 посредством нажима на выступ 4 хвостовая часть оправки может быть удалена из шпинделя станка.
Формула изобретения
Устройство для крепления оправки в шпинделе станка, содержащее связанную с хвостовой частью оправки с возможностью осевого перемещения и фиксированно от поворота тягу с выступами на ее концах, один из которых предназначен для взаимодействия с торцовой поверхностью окна в шпинделе, а другой — с торцовой поверхно- стью зажимной гайки, установленной на резьбовой поверхности хвостовой части оправки, о т л и ч а ю щ е— е с я тем, что, с целью упрощения конструкции, тяга выполнена в виде скобы и установлена в выполненном на хвостовой части оправки продольном пазу, при этом зажимная гайка установлена с возможностью взаимодействия с торцовой поверхностью выступа скобы, обращенной к торцу шпинделя, и торцом шпинделя.
1340924
А-А
