Реферат



Изобретение относится к способам разделения проката на заготовки заданной массы. Цель изобретения - сокращение трудоемкости разделения проката на заготовки заданной массы и повьппение его качества. Для достижения цели размещают прокат на двух опорах. Одна из них подвижна в направлении подачи. Обеспечивают зане-. воливание конца проката, размещенного на неподвижной опоре от поворота в плоскости, проходящей через ось подачи перпендикулярно плоскости резания . Перемещают прокат в продольном направлении совместно с подвижной эпорой при непрерывном получении ин- Ьормации о величинах реакций в опоах. Отрезают заготовку при достиже-, iии реакцией в подвижной опоре значения , равного 3/8 Р, где Р - заданная масса заготовки. В процессе перемещения подвижная опора может поджиматься к прокату с постоянным усилием, при этом расчетная схема не изменяется. 2 з,п.ф-лы, 1 ил. с (Л со 4 О QD сл

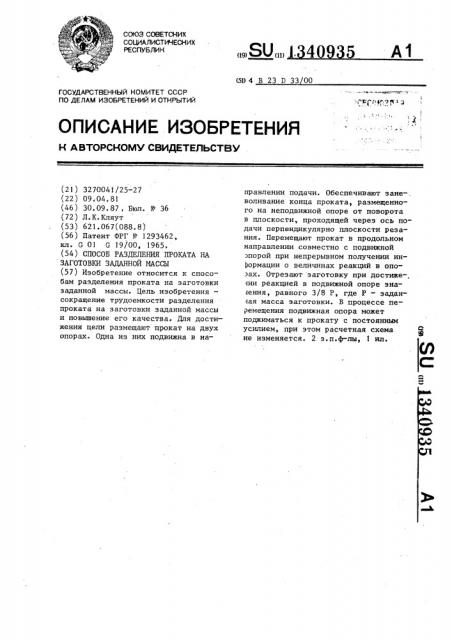

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (5D 4 В 23 D 33 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3270041/25-27 (22) 09.04.81 (46) 30.09.87, Бюл. №- 36 (72) Л.К.Кляут (53) 621.067(088.8) (56) Патент ФРГ № 1293462, кл. G 01 G 19/00, 1965, (54) СПОСОБ РАЗДЕЛЕНИЯ ПРОКАТА НА

ЗАГОТОВКИ ЗАДАННОЙ МАССЫ (57) Изобретение относится к способам разделения проката на заготовки заданной массы. Цель изобретения— сокращение трудоемкости разделения проката на заготовки заданной массы и повышение его качества. Для достижения цели размещают прокат на двух опорах. Одна из них подвижна в направлении подачи. Обеспечивают зане-. воливание конца проката, размещенного на неподвижной опоре от поворота в плоскости, проходящей через ось подачи перпендикулярно плоскости резания. Перемещают прокат в продольном направлении совместно с подвижной эпорой при непрерывном получении информации о величинах реакций в опо«ах. Отрезают заготовку при достиже-.

«ии реакцией в подвижной опоре эна«ения, равного 3/8 Р, где P — задан«ая масса заготовки. В процессе перемещения подвижная опора может поджиматься к прокату с постоянным усилием, при этом расчетная схема не изменяется. 2 з.п.ф-лы, 1 ил.

1340935

Изобретение относится к обработке металлов давлением и может быть использовано для разделения проката на заготовки заданной массы.

Целью изобретения является сокрашение трудоемкости разделения проката и повышение его качества.

На чертеже изображена схема устройства для осуществления способа 10 разделения проката на заготовки заданной массы.

Способ разделения проката на заготовки заданной массы включает раз; мещение проката на двух опорах, од- 15 на из которых подвижна в направлении подачи, перемещение проката совместно с подвижной опорой в,продольном направлении с непрерывным получением информации о величине реакции в 20 опорах и отрезку заготовки необходимой массы при достижении реакциями в опорах определенной величины. При перемещении конец проката, размещенный на неподвижной опоре, эаневоливают от поворота в плоскости, проходящей через ось подачи перпендикулярно плоскости резания. Отрезку заготовки производят при достижении реакцией в подвижной опоре значения, равного 3/8P, где P — заданная масса заготовки. При перемещении проката подвижную опору поджимают к прокату с постоянным усилием.

Устройство для осуществления спо- З5 соба разделения проката на заготовки заданной массы выполнено в виде роликового транспортера 1, приспособления 2, несущего прижимные ролики 3, ось каждого из которых находится в 40 одной плоскости с соответствующим роликом транспортера 1 и подвижной опоры 4 с датчиком силы 5. К каждому ролику 3 прилагается сила Я.

Такое выполнение устройства позволяет жестко закрепить прокат 6 в вертикальной поверхности, в поперечном направлении — в горизонтальной плоскости и одновременно обеспечивает возможность перемещения проката в продольном направлении V.

Формула изобретения

1. Способ разделения проката на заготовки заданной массы, включающий размещение проката на двух опо-. рах, одна из которых подвижна в направлении подачи, перемещение про ката совместно с подвижной опорой в продольном направлении с непрерывным получением информации о величине реакции в опорах и отрезку заготовки необходимой массы при достижении реакциями в опорах заданной величины, отличающийся тем, что, с целью сокращения трудоемкости и повышения качества изделий, конец проката, размещенный на неподвижной опоре, эаневоливают от поворота в плоскости, проходящей через ось подачи перпендикулярно. плоскости резания.

2. Способ по п.1, о т л и ч а ю— шийся тем, что отрезку заготовки производят при величине реакции в подвижной опоре, равной Д/8Р, где

P — - заданная масса заготовки.

3. Способ по п.1, о т л и ч а ю— шийся тем, что при перемещении проката подвижную опору поджимают к прокату с постоянным усилием.
