Устройство для установки пружин на стержни

Устройство для установки пружин на стержни

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и позволяет расширить технологические возможности благодаря возможности установки пружины с отогнутым первым витком. Вначале в приспособление 7 устанавливают стержень 8, а на его верхнюю заходную часть - пружину 21. Затем приспособление 7 перемещают под шток 12 и включают силовой цилиндр 13. Палец 10, взаимодействуя со спиральной боковой поверхностью 14 паза 11, заставляет шток 12 совершать поступательное и круговое движения. В результате зтого поводок 18, соединенный со штоком 12, захватывает пружину 21 и полностью устанавливает ее на стержень 8. Далее шток 12 совершает обратный ход, в начале которого палец 10 взаимодействует с поверхностью 16 паза 11, а так как данная поверхность имеет малый угол наклона, поводок 18 отходит от пружины 21, не повр еждая ее отогнутого первого витка. 2 ил. i (Л 13 J.J 00 4 CD О5 фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН (191 (11) А1

1511 4 В 23 P !9/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

С.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н ABTOPCKOIVIY СВИДЕТЕЛЬСТВУ (21) 3972798/27-08 (22) 07.08,85 (46) 30.09.87. Бюл. ¹ 36 (71) Уральский автомобильный завод им.бО-.летия Союза CCP (72) Н.И.Труханов (53) 621.757 (088.8) (56) Авторское свидетельство СССР № 580972, кл. В 23 P .19/04, 1976. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПРУЖИН

HA СТЕРЖНИ (57) Изобретение относится к машиностроению и позволяет расширить технологические возможности благодаря возможности установки пружины с отогнутым первым витком. Вначале в приспособление 7 уетанавливают стержень

8, а на его верхнюю заходную часть— пружину 21. Затем приспособление 7 перемещают под шток 12 и включают силовой цилиндр 13 ° Палец 10, взаимодействуя со спиральной боковой поверхностью 14 паза 11, заставляет шток

12 совершать поступательное и круговое движения. В результате этого поводок 18, соединенный со штоком 12, захватывает пружину 21 и полностью устанавливает ее на стержень 8 ° Далее шток 12 совершает обратный ход, в начале которого палец 10 взаимодействует с поверхностью 16 паза 11, а так как данная поверхность имеет малый угол наклона, поводок 18 отходит от пружины 21, не повреждая ее отогнутого первого витка. 2 ил, 1340960 приспособление 7 по направляющим 6 перемещают под шток 12 и включают цилиндр 13. Поводок 18 получает поступательное и круговое перемещения, соотношение между которыми определяется углом наклона спйрали 14, при этом поводок 18 захватывает первый отогнутый виток пружины 21 и устанав10 ливает ее полностью на стержень 8.

При обратном ходе штока 12 палец 10 вначале скользит по спирали 16, малый угол наклона которой обеспечивает соотношение величин поступатель15 ного и кругового движения поводка 18, исключающее смятие отогнутого витка пружины 21 поводком. Далее приспособление 7 выдвигают иэ-под штока 12 и снимают собранный комплект.

Формула изобретения

Изобретение относится к технологическому оборудованию и может быть использовано в машиностроении.

Целью изобретения является расширение технологических возможностей за счет возможности установки пружин с отогнутым первым витком, что достигается благодаря сообщению поводку только поступательного перемещения в начале его обратного хода.

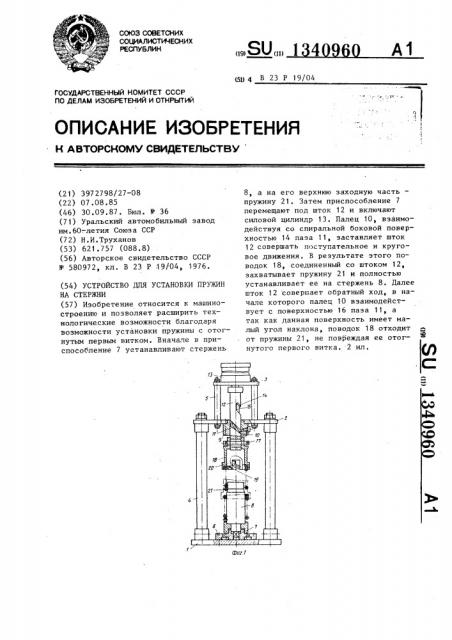

На фиг.1 изображено устройство, общий вид; на фиг.2 — развертка спирального паза.

Устройство содержит корпус в виде плит 1, 2, 3 и стоек 4 и 5. На нижней плите 1 закреплены направляющие

6, в которых размещено подвижное базирующее приспособление 7 для стержней 8, На средней плите 2 закреплена направляющая втулка 9, с пальцем 10, который входит в спиральный паз 11, выполненный на боковой поверхности штока 12 силового цилиндра 13. Боковые поверхности паза 11 (фиг.2) вы- 25 полнены в виде двух расходящихся спиралей 14 и 15, концы которых соеди-, нены спиралью 16 с углом наклона, меньшим угла наклона спиралей 14 и

15. Шток 12 с помощью штыря 17 сое- д0 динен с поводком 18, имеющим проточку

19 и паз 20. Поверхности 19 и 20 являются базовыми для витков устанавливаемой пружины 21.

Устройство работает следующим образом.

В приспособление 7 устанавливают стержень 8 и надевают его на верхнюю заходную часть пружину 21. Затем

Устройство для установки пружин на стержни, содержащее размещенные на корпусе базирующее приспособление и силовой цилиндр, шток которого соединен с поводком для устанавливаемой пружины, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, коргус снабжен пальцем, а на боковой поверхности штока выполнен паз, имеющий воэможность взаимодействия своими боковыми поверхностями с пальцем, при чем указанные поверхности выполнены в виде расходящихся от торцовой поверхности штока двух спиралей, концы которых соединены также спиральной поверхностью с углом наклона, меньшим углов наклона укаэанных спиралей.

1340960

Составитель В.Гудков

Техред А.Кравчук

Редактор Н.Швыдкая

Корректор M.noæî

Заказ 4386/18 Тирах 974 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рауаская наб., д. 4/5

Производственно-полиграфическое предприя У тие, г. огород, ул.Проектная,4
