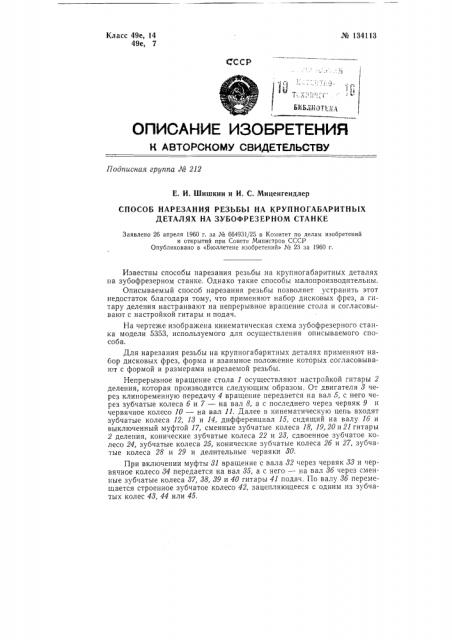

СПОСОБ НАРЕЗАНИЯ РЕЗЪБЪ| НА КРУПНОГАБАРИТНЪ|Х

ДЕТАЛЯХ НА ЗУБОФРЕЗЕРНОМ СТАНКЕ

Заявлено 26 апреля 1960 г. за М 664931/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 23 за 1960 г.

Известны способы нарезания резьбы на крупногабаритных деталях на зубофрезерном станке. Однако такие способы малопроизводительны.

Описываемый способ нарезания резьбы позволяет устранить этот недостаток благодаря тому, что применяют набор дисковых фрез, а гитару деления настраивают на непрерывное вращение стола и согласовывают с настройкой гитары и подач.

На чертеже изображена кинематическая схема зубофрезерного станка модели 5353, используемого для осуществления описываемого способа.

Для нарезания резьбы на крупногабаритных деталях применяют набор дисковых фрез, форма и взаимное положение которых согласовывают с формой и размерами нарезаемой резьбы.

Непрерывное вращение стола 1 осуществляют настройкой гитары 2 деления, которая производится следующим образом. От двигателя 8 через клиноременную передачу 4 вращение передается на вал 5, с него через зубчатые колеса б и 7 — на вал 8, а с последнего через червяк 9 и червячное колесо 10 — на вал 11. Далее в кинематическую цепь входят зубчатые колеса 12, 18 и 14, дифференциал 15, сидящий на валу 16 и выключенный муфтой 17, сменные зубчатые колеса 18, 19, 20 и 21 гитары

2 деления, конические зубчатые колеса 22 и 28, сдвоенное зубчатое колесо 24, зубчатые колеса 25, конические зубчатые колеса 26 и 27, зубчатые колеса 28 и 29 и делительные червяки 30.

При включении муфты 81 вращение с вала 82 через червяк 38 и червячное колесо 84 передается на вал 35, а с него — на вал 86 через сменные зубчатые колеса 87, 38, 89 и 40 гитары 41 подач. По валу 86 перемещается строенное зубчатое колесо 42, зацепляющееся с одним из зубчатых колес 48, 44 или 45. № 134113

На валу 4б имеется планетарный механизм, который позволяет сочетать движение подачи рабочего хода и ускоренных перемещений. Так как при нарезании резьбы вал 47 затормаживается, то планетарный механизм сохраняет постоянное передаточное отношение, равное 1: 2.

Через реверсивный механизм 48, зубчатые колеса 49 и 50, зубчатое колесо 51, паразитное колесо 52, зубчатое колесо 58, включенную муфту

54, конические зубчатые колеса 55 и 5б, муфту 57, червяк 58 и червячное колесо 59 вращение сообщается винту бО, который перемещает в вертикальном направлении суппорт б1. Угол поворота суппорта б1 определяется углом наклона получаемой резьбы.

Двигатель 52 приводит во вращение резьбовую фрезу, число оборотов которой обеспечивается настройкой гитары áä скоростей, осуществляемой таким же образом, как и при зубофрезерных работах.

Предмет изобретения

Способ нарезания резьбы на крупногабаритных деталях на зубофрезерном станке, о т ли ч а ю шийся тем, что применяют набор дисковых фрез, а гитару деления настраивают на непрерывное вращение стола и согласовывают с настройкой гитары подач.
