Реферат



Изобретение относится к устройствам для производства витых изделий из стекла и может быть использовано при производстве изделий культурно-бытового назначения. Цель изобретения - расширение технологических возможностей. Устройство со-, держит электродвигатель 1, зубчатые колеса.2 и 3, корпус 4, связанный с центральным колесом 5 посредством подшипников 6, вал-шестерню 7, шпиндель 8 с ведущим роликом 9, связан- .ные между собой зубчатой передачей 10, и прижимной ролик. За счет сложения и вычитания скоростей вращения электродвигателей , и 12 возможно получение стеклоизделий с любым заданным шагом, а изменение скорости вращения электродвигателя 1 во время работы позволяет получить витые изделия с переменным шагом ,по ддтине ,2 ил. (Л jwO 4 гч

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

am®>ао (5l) 4

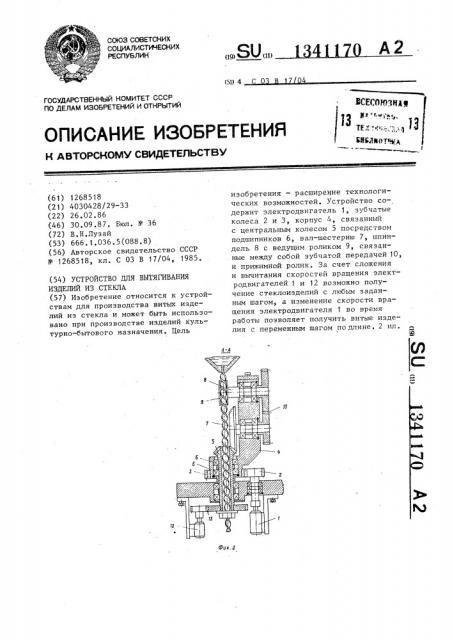

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А BTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1268518 (21) 4030428/29-33 (22) 26.02.86 (46) 30.09.87. Бюл, N - 36 (72) В.Н.Лузай (53) 666.1.036.5(088 ° 8) (56) Авторское свидетельство СССР

У 1268518, кл. С 03 В 17/04, 1985. (54) УСТРОЙСТВО ДЛЯ ВЫТЯГИВАНИЯ

ИЗДЕЛИЙ ИЗ СТЕКЛА (57) Изобретение относится к устройствам для производства витых изделий из стекла и может быть использовано при производстве изделий культурно-бытового назначения. Цель изобретения — расширение технологических возможностей. Устройство содержит электродвигатель 1, зубчатые колеса 2 и 3, корпус 4, связанный с центральным колесом 5 посредством подшипников 6, вал-шестерню 7, шпиндель 8 с ведущим роликом 9, связанные между собой зубчатой передачей 10, и прижимной ролик. 3а счет сложения и вычитания скоростей вращения электродвигателей .1 и 12 возможно получение стеклоизделий с любым заданным шагом, а изменение скорости вращения электродвигателя 1 во время работы позволяет получить витые изделия с переменным шагом по длине. 2 ил.

1341170

Фиа

ВНИИПИ Заказ 4397/29 Тираж 427 Подписное

Произв.-понигр. пр-тие, г. Ужгород, ул. Проектная, 4. Изобретение относится к устройствам для производства витых изделий из расплава стекла, может быть использовано при производстве изделий

5 культурно-бытового назначения и является усовершенствованием изобретения по авт. св. У 1268518.

Цель изобретения — расширение технологических возможностей.

На фиг. 1 изображено устройство для вытягивания изделий из стекла, общйй вид; на фиг. 2 — разрез А-А . на фиг. 1.

Устройство для вытягивания изделий из стекла включает электродвигатель 1, зубчатые колеса 2 и 3, корпус 4, связанный с центральным колесом 5 посредством подшипников 6, валшестерню 7, шпиндель 8 с ведущим роликом 9, связанные между собой зубчатой передачей 10, и прижимной ролик 11. Электродвигатель 12 связан с центральным колесом 5 зубчатой передачей 13. 25 .Устройство работает следующим образом.

При выключенном электродвигателе

12 и включенном электродвигателе 1

1 вращение через зубчатые колеса 2 и 3 передается на корпус 4, который, обкатываясь по центральному колесу 5 через вал-шестерню 7 и шпиндель 8, A передает вращение на ведущий ролик 9, При этом осуществляют вытягивание витых изделий как в основном изобретении.

При выключенном электродвигателе I и включенном электродвигателе 12 вращение через зубчатую передачу 13, центральное колесо 5, вал-шестерню 7 передается на шпиндель 8 с приводным роликом 9. Корпус 4 остается неподвижным, поэтому в данном случае осуществляют вытягивание изделий без скручивания (труба, полоса, граненый штабик и т.п.). Если включены оба электродвигателя 1 и 12, то за счет сложения и вычитания их скоростей, вращения возможно получение изделий с любым заданным шагом, а изменение скорости вращения электродвигателя 1 во время работы позволяет получить витые иэделия с переменным шагом по длине.

Формула изобретения

Устройство для вытягивания изделий из стекла по авт. св. N - 1268518, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, центральное колесо установлено с возможностью поворота и снабжено индивидуальным приводом.
