Резиновая смесь
Иллюстрации
Реферат
Изобретение относится к области получения резиновых смесей, используемьк в шинной и резинотехническрй промышленности. Изобретение позволяет повысить прочность и динамическую выносливость за счет использования продукта конденсации хлорированного лигнина с гексаметилентетрамином при соотношении 5:1. Смесь содержит, мае.ч. на 100 мае.ч,: ненасыщенный каучук 100; регенерат 8-12; ускоритель вулканизации 1,5-2,0; окись Щ1Н- ка 4,3-5,5; сера 1,9-2,1; пластификатор 12,5-15,4; противостаритель 0,83- 1,5; продукт конденсации хлорированного лигнина с гекс метилентетрамином в соотношении 5:1 1,0-10,0 и технический .углерод 35-44. 5 табл. (Л

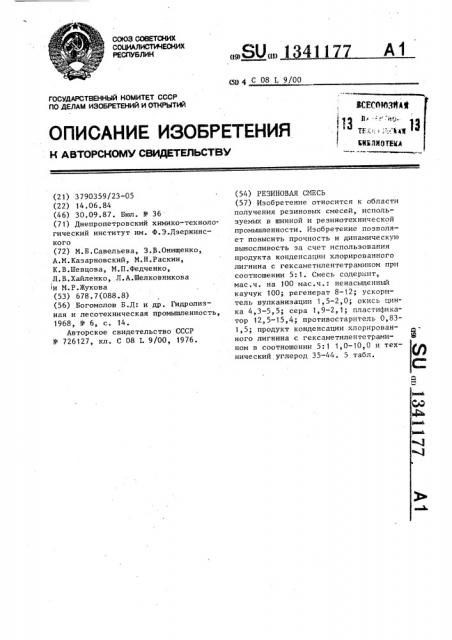

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
А1,SUÄÄ 13411 (5g 4 С 08 L 9/00 зсеГОЮФФМ
I1З,";,. ;"..",. „"„И
БИБЛИОТЕК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3790359/23-05 (22) 14.06.84 (46) 30.09.87. Бюл. № 36 (71) Днепропетровский химико-техноло" гический институт им. Ф.Э.Дзержинского (72) M.Á.Ñàâåëüåâà, З.В.Онищенко„
А.M.Êàçàðíîâñêèé, М.Н.Раскин, К.В.Шевцова, М.П.Федченко, Л.В.Хайленко, Л.A.Øåëêîâíèêîâà и М.P.Æóêoâà (53) 678.7(088.8) (56) Богомолов Б.Д: и др. Гидролизная и лесотехническая промышленность, 1968, № 6, с. 14.
Авторское свидетельство СССР № 726127, кл. С 08 L 9/00, 1976. (54) РЕЗИНОВАЯ СМЕСЬ (57) Изобретение относится к области получения резиновых смесей, используемых в шинной и резинотехнической промышленности. Изобретение позволяет повысить прочность и динамическую выносливость за счет использования продукта конденсации хлорированного лигнина с гексаметилентетрамином при соотношении 5:1. Смесь содержит, мас.ч. на l00 мас.ч.: ненасыщенный каучук 100; регенерат 8-12; ускоритель вулканизации 1,5-2,0; окись цинка 4,3-5,5; сера 1,9-2,1; пластификатор 12,5-15,4; противостаритель 0,831,5; продукт конденсации хлорированного лигнина с гексаметилентетрами- 9 ном в соотношении 5:1 1,0-10,0 и технический углерод 35-44. 5 табл.
1 13411
Изобретение относится к резиновым смесям на основе карбоцепных каучуков, которые могут найти применение в шинной и резинотехнической промыш5 пенности.
Цель изобретения — повышение прочности и динамической выносливости вулканизатов из нее.
Продукт конденсации хлорированного 10 лигнина с гексаметилентетрамином (ХЛТ) получают каталитической (катализатор — хлористый цинк) конденсацией хлорированного лигнина с уротропином о в этаноле при 70 С в течение 4 ч. Со- 15 отношение хлорлигнина к уротропину и к катализатору равно 5: 1 О, 1. Соотношение этанола к хлорлигнину 6:1.
По окончании реакции конденсации осуществляют промывку, фильтрацию и суш- 20 ку продукта, ХЛТ-сухой высокодисперсный, порошкообразный продукт коричневого цвета. ХЛТ содержит,X: хлор 10, азот 15.
Наличие привитого хлора и азота в 25 продукте установлено при его исследовании методом ИК-спектроскопии (в продукте обнаружены полосы поглощения в области 750-700 и 13601250 см " ), 30 ,В табл. 1 приведена рецептура известных и предлагаемых резиновых смесей по примерам 1-10.
В табл, 2 приведены изменения в рецептуре по примерам 1-10.
В табл. 3 приведены свойства резин по примерам 1-10.
77 г
В табл. 4 приведена рецептура известных и предлагаемых резиновых смесей с измененным содержанием компонентов по примерам 11-16.
В табл. 5 приведены свойства резин по примерам 11-16.
Формула и з обретения
Резиновая смесь на основе ненасыщенного каучука, включающая регенерат, ускоритель вулканизации, окись цинка, серу, пластификатор, противостаритель, технический углерод и модифицированный лигнин, о т л и ч а ющ а я с я тем, что, с целью повышения прочности и динамической выносливости вулканизатов иэ нее, в качестве модифицированного лигнина она содержит продукт конденсации хлорированного лигнина с гексаметилентетрамином при соотношении 5:1 при следующем соотношении компонентов, мас.ч.:
Ненасыщенный каучук 100
Регенерат 8-12
Ускоритель вулканизации 1,5-2,0
Окись цинка 4,3-5,5
Сера 1,9-2, 1
Пластификатор 12,5-15,4
Противостаритель 0,83-1,5
Продукт конденсации хлорированного лигнина с гексаметилентетрамином в соотношении 5:1 1,0-10,0
Технический углерод 35-44
1341177 о о о м о л сч т о о л М о а
1ч о х о
Х л л сЧ
О о о м о л сЧ -- O
O л М
С > л — — 3
1 о о о м
° \ Ю л сЧ - О
О л М
О л сс) л сЧ
О о о м л С л сч . о
Ю л М
О л о о л л
Л О сс л сЧ о
o o м л С л сч - o
Р о
cd
Е о л м
О л о о л л и
О1 л сЧ о о о л С л сЧ - О о л о о л о о л л
О1 л о
o o - м л о л сЧ - O о л М о а
1 1 о с/ л сч с о л л сс сс л
О о о о л С л сч - o о м о сЛ л сч о о л л а О н л
О о
О О - М
С л сч -- o о л ь
О л
o o л л и1 О
LCl л o о о о - с1 л л О л сЧ - O ь
Ю
Щ л сЧ о о л а Ф о л
Ц о х сб
E о
Ц и х
Х х о
И
Е о
Х х
П!
М
П!
Е» о о о
iQ л
М о
1» х
Э х о
И
Е о
Х х х
М а
Ц о () I
I — !!
Ю I
<б 1
4 Г
cd 1
1 1 ! и х о
Х 1
I — — 4
1 !
Ю I r1
О х 1
О
Šà — -1
5l 1 о î о л л л о о с О сч, сч с о о л л л о о о
"О сЧ сЧ о î о л л л о о о О сЧ сЧ о о о л л л о о о О сЧ сЧ о î о л л л
o o o О сЧ сЧ о о о л л
o o o О СЧ СЧ о о о л л л
o o o О сЧ сЧ
o o o л л л
o o o О сЧ сЧ о о о л л л
o o o
"О сЧ сЧ о î о л л л о о о О СЧ СЧ
О О Х х &
u v э д
Ы Ы Ы
v u o o o л о о л л л
О сс О с! o o л л л
О а О
I и o. .о л л л
О .а О х
М о сс! A ю & е, o ь| х
А х Ф
4 о и
Б
О
1 х
И х о о ж K
Ц
t(I о х х
Э
Ц
)х щ
& и х о сС а о
Х !
1 Й Л
1341177 о ж о
О л
I cO ф
I» о о о л
I o
4 Л л
О л
1 с 1 о л
1 Г Т
О4 л
О (1
Ф I 4 4
2 1 о л л I
I л о ((I и л
Ф о ж о
И
X о
2 ж сб
K а
t( о
Ж I ф(Ж 3
О л сч 1 1
О л сч I 1 I
О л
<Ч 1 I 1
О л
<.4 I 1 l
О л
4 4 1 1 1
О л
<ч 1 l 1
О л . .4 1 I 1
О О О л л л
cv 1 о л с4 1 1 1 о o o л л л сч v <ч
1
I э о л
1 л1 ( о л
О
1 (о ж а
Ж (: о о ж а 4
E о ц а о
1341177
I
I I-4
I х о
1 \
1
I !
I л
I ! л. о
cd I
Е I
1
1 и л
С4 (ч х о !
4 .
9 :( о
Ю Ю л л сч о!
1 с
1.
1 — — — 4
II
I сч
Э
2 х !
" и
Э
Cd
0) Ю л
Ю Ю л л сч
1.
1 о
P 1
Е 1 о х 1
E х ж о
И
Е о
D 34 о е х! л Ф И х о
Х С4 ю х х
1 сЧ 8 Х О х ж
Ю с4 с 3
1
1 х 1
lD 1
Щ -» 3
cd
G4
Q)
X х а
И о
М
Х
61 сс! ф ч и о и
ccI л сс! о
E х
Э х о
И
Е о
1
3 Т»1
Г
I е
C) л
I I 1
Ю
Ю
1 i 1 I
Ю л
1 I 1 1 сО
1 о л
I I I сЛ 1
1
C) л
1 I I I c
Ю л
1 1 1
1 Х ь Р3
Р» х
Ц Гч
Я Д
1341177
1
l ,1
М I
О! I
М л о с»4 с 4 л О« л
OО л Ф т О «
» о сЧ 1 а М
Щ о
М с:, cd
Ес !
3 л о
О M CO л л л о
Ф с 3
\ о о сч л сс1 М
1 О
1
Г 1!
М о с 1 О М л л л о о сч с»4 » « с о с»4 CO
Г1 Сс«
-Е и CO .М л л о о сч сч
»
О л о л
М с 4 л о
14 Г л л л в о
% н т со
М о л о « л
Ch о л
О1 М о с 4
CO ð, «Г
Сс« Ch о л
CO л о
» О\ » о л о о о л л с1
СО л CQ 1 л л л сО Сс« о о о сс1 М
«л
«с л CO л
CQ л о
СО » о о о о а с1 о с.4 л О1 «с-1
1 л о о л
О
o o
«
Л М
Ос\
1" с"}
Lg
С3 о о о х а
И л,«« о «с! . о F
М v о
Х сб х йИ о а И
C) л g Я х х х х ю х с6 щ °
K О1 Х Я и х сс д ° ах о ах
cd vs
»» а
I о
Х
Е» о
1 х х
1 с
» а
Я и
О
Ъ л
Е
1- и о о
1
I л
1
1 — — 4
1 а!
1 (U 1 х х х
О) а
Ы сб о
o v о
О!
1»
Х С4 С4 а or ! с
Э о х
«О
Ц
О) (-«
«»о
v о х х э
E" х о х
tg х х
О) а сО
F сч
0 с ! с ю о
1 с« ио
c o
«в
«О
F о о х х х
ВО о л
Ц»
01 Х о
Д
QJ
1 о ц
QJ а ш о о х Э
1341177
С 1 л
Ch с4
Ю л
С Ъ а
1 }Х
СЧ л
СО
С 4!
1О « Ч л л
С 1 л и
CV! о
}. Ю
ЬЮ а- а
4 а охц
Ю о о
СЧ
С)
С о
С }
СЧ °
СЧ х
О о
Ь4
« } и(х а о
I c3 о tz х !! а I О
С! E ух х
Я в
Э ъ а о
0) Э
Е
I о а а о
}ч
CJ о Е х о
Р о а а о
}С
Ю Ch Ch в л л
Ю С 1
Р \ С") СЧ б л л л л
% СЧ
1
С } « «С С 1 в .л л в а «"} 1
Т ч а— О CO Г в л в л ъ СЧ а — Я.> Ю в л л в с « « л сч o co в л л л
« ) ч— с % % I
О Ю л о л л в л
«М ) ч СГЪ м
СО
% л r л л ч в С} Ю
° — О1
I
1
СО iО I л в Ъ ) Ч
С ) л л л л л
«ч o cv o
14
1341177
Таблица 4
Компонент
Прототип
Предлагаемые
60,0
20,0
20,0
20,0
20,0
10,0
14,0
1,2 1,3
1,0
1,5
0 5
0,6
4,5 5 0 5,5
4,3
5 0
5,8
Окись цинка
2,0
1,9 2,0
1,9
2,1
2,2
6,0
5,5 6,0 6,5
5,0
7,0
2,5 2,5 2,5
2,5
2,5
3,0
4,0
4,5 4,0 4,2
4,5
3,0
2,0
2,0
2,0 2,0
2,2
2,5
Олеиновая кислота
091012
0,8
1,3
1,0
Неозон Д
Технический углерод
IIN-50
35,0
40,0
0,37
0,3
N-нитрозодифениламин
Лигнотропин
7,0
5,0 5,0
5 0
5,0 5,0
Хлорлигнотропин
СКИ-3
СКИС-30 APK
СКМС-30 APKM-27
Регенерат PKT
Сульфенамид Ц
Альтакс
Сера
Спецбитум
Канифоль
Масло ПН-6 Ш
Содержание компонентов, мас.ч., в составах по примерам
13 14 15 16
I (контр. ) 60,0 60,0 60,0 60,0 60,0
20,0 20,0 20,0 20,0
20,0 20,0 20,0 20,0
8,0 9,0 10,0 12,0
035 0,45 0 5 0,55
38,0 40,0 44,0 46,0
0 35 0 3 0 27 0 25
15
1341!77
Таблица5
Пример
Показатель
15
12
16 контр. ) 11 (прототип) 9,8 10,4!
0,4
11,3 11,7
9,3
17 9 19 5 20,4 20 5 20,0
9 9 . 1О 3 10 8 1 1 5 1О 0
18,1 при 100 С
8,8
10,5 после старения
100 Сх72 ч
11,0 12,2 12,3 12,9 13,0
510
370
100 С
После старения
100 Сх72 ч
350 330 315
300 370
290
40
45
55
Твердость по ТМ-2, усл. ед.
54 59
57
65 61
63
270310310294250
25,6
12 7 15 1 14 4 14 0 13 0
13,6
120 С
10, 1 11,0 11,6 11,2 10,0
11,2
Корд 22 В н.у;
13,5 14,5 14,8 14,9 13,0
11,2 13,0 12,2 12,8 11,0
13,8
120 С
11,6
Напряжение при 3007 удлинении, MIIa
Условная прочность при разрыве, MIIa н.у.
Относительное удлинение, 7 н у.
Эластичность по отскоЖ
Сопротивление раздиру, кН/м 57
Сопротивление многократному расстоянию при 1007 удлинении, тыс. циклов
Прочность связи резины с кордом по Н-методу, кН/м
Корд КНТС н.у.
610 550 525
430 400 386
490. 445
370 340
