Реферат



Изобретение относится к хлопкоочистительной промьшшенности, предназначено для отделения хлопка-сырца от воздушного потока при пневмотранспортировании и позволяет повысить надежность в работе за счет предотвращения зажгучивания волокна и повреждения семян хлопка-сырца. Стенка 3 корпуса 1 сепаратора, расположенная между входным и выходным патрубками 4 и 5, выполнена в виде ветви гибкого замкнутого элемента, которая расположена по кривой, огибающей лопасти 8 барабана 9. Гибкий элемент установлен с возможностью перемещения со скоростью, равной окружной скорости барабана. Гибкий элемент надет на свободно вращающиеся ролики 6 и 7 и имеет на внешней поверхности выступы 10, входящие в зацепление с лопастями барабана. 1 з.п. ф-лы, 2 ил. // (Л

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 D 01 G 23/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕНКЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1258902 (21) 3860005/28-12 (22) 21.02.85 (46) 30.09.87. Бюл. ¹ 36 (75) М.Б.Флюс и К.П.Ярошенко (53) 677.051.2(088.8) (56) Авторское свидетельство СССР № 1258902, кл. D 01 G 23/08, 1984. (54) СЕПАРАТОР ДЛЯ ХЛОПКА-СЫРЦА (57) Изобретение относится к хлопкоочистительной промышленности, предназначено для отделения хлопка-сырца от воздушного потока при пневмотранспортировании и позволяет повысить надежность в работе за счет

„„SU 1 41270 А 2 предотвращения зажгучивания волокна и повреждения семян хлопка-сырца.

Стенка 3 корпуса 1 сепаратора, расположенная между входным и выходным патрубками 4 и 5, выполнена в виде ветви гибкого замкнутого элемента, которая расположена по кривой, огибающей лопасти 8 барабана 9. Гибкий элемент установлен с возможностью перемещения со скоростью, равной окружной скорости барабана. Гибкий элемент надет на свободно вращающиеся ролики 6 и 7 и имеет на внешней поверхности выступы 10, входящие в зацепление с лопастями барабана. 1 э.п. ф лы, 2 ил.

13412

Пэобретение относится к хлопкоочис1 ительной промышленности и предназначено для отделения хлопка-

Цель изобретения — повышение »адежности н работе эа счет исключения повреждения хлопка-сырца.

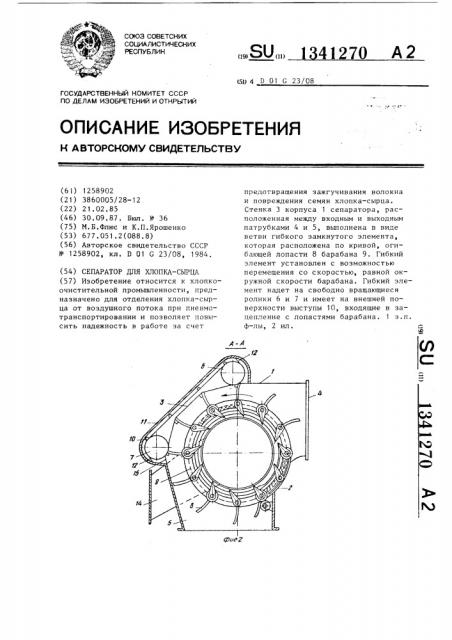

На фиг. 1 изображен предложенный сепаратор; на фиг. 2 — разрез А-А на фиг. 1.

Сепаратор содержит корпус 1 с передней и задней противоположно расположенными криволинейными стенками

2 и 3, входным и выходным патрубками

4 и 5. Задняя стенка 3 выполнена

15

Для более надежного уплотнения зазора между кожухом 11 и ремнем, а также предотвращения попадания хлопка-сырца в этот зазор последний пере45 крыт дополнительно уплотнительными элементами 15 из упругой листовой резины.

Хлопковоздушная смесь поступает через входной патрубок 4 в сепарационную камеру. В верхней части се- 50 парационной камеры хлопок присасывается к поверхности вращающегося в виде ветви замкнутого плоского ремня, огибающего ролики 6 и 7, которые расположены между входным и вы- 2р ходным патрубками. Ремень нижней своей ветвью огибает лопасти 8 сетчатого барабана 9. Внешняя поверхность ремня снабжена ьыступами 10, входящими в зацепление с лопастями 8.

Для предотвращения подсоса воздуха ремень сверху закрыт кожухом 11, а между кожухом и внешней поверхностью ремня установлены уплотнительные элементы 12. Уплотнительные элементы одними своими концами жестко прикреплены к а поверхносги кожуха 11, а свободными концами плотно прилегают к внешней поверхности ремня.

Внутри барабана 9 по его оси неподвижно установлен затвор, выполнен35 ный в виде трубы 13, открытой r.n стороны входного патрубка 4. Труба 13 связана с отсасывающим вентилятором (не показан) посредством патрубка 14.

70 2 сетчатого барабана 9 и укладывается в ячейки между его лопастями 8.. 1опасти, перемещаясь от входного патрубка 4 до выходного патрубка 5, входят в зацепление с выступами 10 и перемешают плоский ремень, который огибает свободно-вращающиеся ролики

6 и 7. При этом ремень движется с той же скоростью, что и лопасти 8. Хлопок-сырец, уложенный в радиальные ячейки между лопастями 8, на участке от входного патрубка 4 до выходного патрубка 5 транспортируется, находясь как бы в "контейнере", т.е. хлопок-сырец на этом участке не трется о внешнюю поверхность ремня и не эажимается между лопастями и ремнем.

Присос воздуха через зазор между кожухом 11 и внешней поверхностью ремня предотвращается установкой в зазоре уплотнительных элементов 12.

В зоне выходного патрубка 5 хлопок-сырец под действием центробежной силы и собственной массы высыпается на конвейер (He показан).

Использование предлагаемого сепаратора позволит значительно сократить зажгучивание волокна и повреждение хлопка-сырца в процессе его сепарации.

Ф о р м у л а и з о б р е т е н и я

1. Сепаратор для хлопка-сырца по авт. св. - 1258902 о т л и ч а ю шийся тем, что, с целью повышения надежности в работе за счет исключения повреждения хлопка-сырца, криволинейный участок стенки корпуса между входным и выходным патрубками по направлению вращения лопастного барабана выполнен в виде ветви гибкого замкнутого элемента, смонтированного на направляющих роликах с возможностью контакта с лопастями барабана и синхронного с ними перемещения.

2. Сепаратор по п. 1, о т л и ч а ю шийся тем, что гибкий элемент имеет выполненные на его рабочей поверхности выступы для взаимодействия с лопастями барабана.
