.Класс 57d 1о

15а, 22 № 134132

СССР

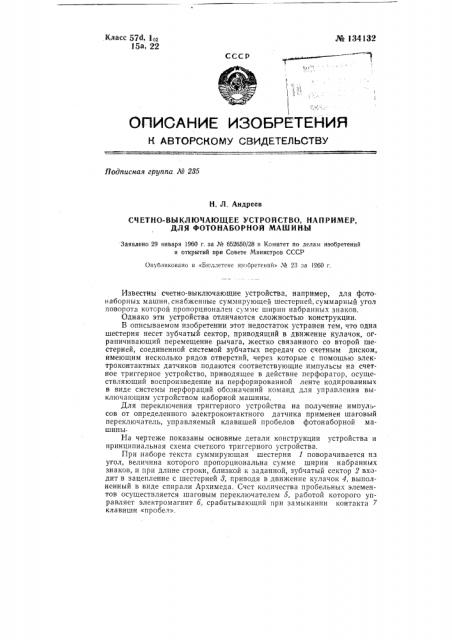

ПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гоуппа № 285

Н. Л. Андреев

СЧЕТНО-ВЫКЛЮЧАЮЩЕЕ УСТРОЙСТВО, НАПРИМЕР, ДЛЯ ФОТОНАБОРНОЙ МАШИНЫ

Заявлено 29 января 1960 r. за № 652650j28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бкллстснс изобретений» ¹ 23 за 1обО г.

Известны счетно-выключающие устройства, например, для фотонаборных машин, снабженные суммирующей шестерней, суммарный угол поворота котсрой пропорционален сумме ширин набранных знаков.

Однако эти устройства отличаются сложностью конструкции.

В описываемом изобретении этот недостаток устранен тем, что одна шестерня несет зубчатый сектор, приводящий в движение кулачок, ограничивающий перемещение рычага, жестко связанного со второй шестерней, соединенной системой зубчатых передач со счетным диском, имеющим несколько рядов отверстий, через которые с помощью электроконтактных датчиков подаются соответствующие импульсы на счетное триггерное устройство, приводящее в действие перфоратор, осуществляющий воспроизведение на перфорированной ленте кодированных в виде системы перфораций обозначений команд для управления выключающим устройством наборной машины.

Для переключения триггерного устройства на получение импульсов от определенного электроконтактного датчика применен шаговый переключатель, управляемый клавишей пробелов фотонаборной машиныНа чертеже показаны основные детали конструкции устройства и принципиальная схема счетного триггерного устройства.

При наборе текста суммирующая шестерня 1 поворачивается нз угол, величина которого пропорциональна сумме ширин набранных знаков, и при длине строки, близкой к заданной, зубчатый сектор 2 входит в зацепление с шестерней 8, приводя в движение кулачок 4, выполненный в виде спирали Архимеда. Счет количества пробельных элементов осуществляется шаговым переключателем 5, работой которого управляет электромагнит б, срабатывающий при замыкании контакта клавиши «пробел», По окончании набора строки нажатием кнопки 8 включается электродвигатель 9, вращательное движение которого через электромагнитную муфту сцепления 10 передается счетному диску 11 с отверстиями, связанному через систему зубчатых передач 12 с рычагом И. Движение рычага И ограничивается кулачком 4;

Счетный диск 11 имеет четыре ряда отверстий с различным шагом.

В зависимости от количества пробельных элементов на счетное триггерное устройство 14 поступают импульсы одного из электроконтактных датчиков 15, 16, 17, 18 и угол отклонения рычага И от линии, определяемой точками 19, 20, измеряется в различных угловых мерах.

Счетное триггерное устройство выполнено в виде триггерных ячеек, нагрузкой которых служат обмотки 21, 22, 28, 24, 25, 2б, 27 и 28 реле.

В момент-взаимодействия рычага 18 с кулачком 4 реле 29 выключит сцепление 10 и кодированный сигнал с реле счетно-триггерного устройства приведет в действие перфоратор (не показан на чертеже), осуществляющий воспроизведение на перфоленте кодированных обозначений команд для управления выключающим устройством наборной машины.

Предмет изобретения

1. Счетно-выключающее устройство, например, для фотонаборной машины, снабженное суммирующей шестерней, суммарный угол поворота которой пропорционален сумме ширин набранных знаков, отл ич а ю щ е е с я тем, что, с целью упрощения конструкции, шестерня несет зубчатый сектор, приводящий в движение кулачок, ограничивающий перемещение рычага, жестко связанного со второй шестерней, причем последняя соединена системой зубчатых передач со счетным диском, снабженным несколькими рядами отверстий, через которые с помощью электроконтактных датчиков подаются соответствующие импульсы нз счетное триггерное устройство, приводящее в действие перфоратор, осуществляющий воспроизведение на перфорированной ленте кодированных в виде системы перфораций обозначений команд для управления выключающим устройством наборной машины.

2. Счетно-выключающее устройство по п. 1, о т л и ч а ю щ е е с я .тем, что для переключения триггерного устройства на получение импульсов от определенного электроконтактного датчика применен шаговый переключатель, управляемый клавишей пробелов фотонаборной .машины.
