Способ эксплуатации теплоэлектроцентрали

Способ эксплуатации теплоэлектроцентрали

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить тепловую экономичность на режимах с повы- 1пеннь5|ми теплофикационными нагрузками. Отводимой от пара теплотой нагревают питательную воду и уменьшают отбор пара из турбины 5 на подогрев питательной воды, что позволяет увеличить конденсационный поток пара и выработать при этом дополнительную электроэнергию. Нагрев питательной воды ведут до генерации из нее пара. Отводимую от пара теплоту аккумул)(руют в период миниму.ма электрической энергии. Это позволяет в часы максимума электрических нагрузок дополните,тьмо отключить по пару enie несколько регенеративных подогревате, 1ей 3 и за счет этого выработать пиковую э.тектроэнергию. Расширяемый в турбине пар м. б. охлажден между верхним теплофикационным отбором 6 и его регулирующим органом 11 при наличии ограничения по снижению т-ры пара в верхнем теплофикационном отборе. 3 з. п. ф-лы, 4 и.м. (Л JJ Фи.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„134135

А1 (su4 F01 К 17 02 13 00

RCFCA)03P < Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ИБЛ Н(; < Е(:.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3906085/24-06 (22) 04.06.85 (46) 30.09.87. Бюл. ¹ 36 (71) Саратовский политехнический институт (72) В. Я. Онищенко. Л. В. Мещеряков и О. H. Лутьянова (53) 621.311.5 (088.8) (56) Типов<<я личных тепловых состояний и останову моноблока мощностью 250 ЧВт с турбиной Т - 250/300--240 с газомазутными котлами. <Ч.: СГ10 Союзтехэнерго, 1980. с. 1.3 15, рис. 3, 4, 6. (54) С<1ОСОБ ЭКСГ!ЛУЛТЛ(1ИИ ТЕПЛОЭ.г) FКТРО(),ЕНТРЛ. (И (57) Изобретение позволяет повысить тепловую экономичность на режимах с повышенными теплофикационными нагрузками.

Отводимой от пара теплотой нагревают питательную воду и уменьшают отбор пара из турбины 5 на подогрев питательной воды, что позволяет увеличить конденсационный поток пара и выработать при этом дополнительную электроэнергию. Нагрев питателы<ой волы ведут дo генерации из нее пара. Отводимую от пара теплоту аккумулируют в период минимума электрической энергии. Это позволяет в часы максимума электрических нагрузок дополнительно отключить по пару еще несколько регенеративных подогревателей 3 и за счет этого выработать пиковую электроэнергик>. Расширяемый в турбине пар м. б. охлаждеH между верхним теплофикационным отбором 6 и егo регулирую<цим ор<аном 11 при наличии ограничения 110 снижению т-ры пара в верхнем теплофикационном отборе. 3 з. и. ф-.<ы, 4 ил.

1341358

Изобретение относится к теплоэнергети ке и может использоваться на теплоэлектроцентралях (ТЭЦ) для повышения эффекти в ности ком би ни рова н ного производства элекгрической и тепловой энергии.

Целью изобретения является повышение тепловой экономичности на режимах с повышенными теплофикационными нагрузками.

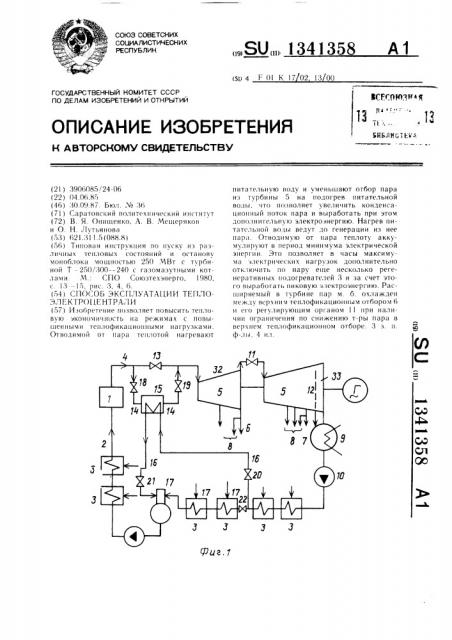

На фиг. 1 показана схема тепловой установки для реализации данного способа; на фиг. 2 -- схема с генерированием вторичного пара; на фиг. 3 -- схема с аккумулятором питательной воды; на фиг. 4 схема с аккумулятором фазового пере ода.

ТЭЦ содержит парогенератор 1, подключенный трубопроводом 2 к регенеративным подогревателям 3 питательной воды и трубопроводом 4 свежего пара к теплофикационной турбине 5 с регулируемыл<и верхним и нижним теплофикационными отборами 6, 7 и ре(енеративными отборами 8, подключенной через конденсатор 9 и насос 10 к пегенеративным подогревателям 3. Турбина 5 снабжена регулирую(цими органами 11 и 12 верхнего и нижнего теплофикационных отборов 6 и 7. На трубопроводе 4 свсжего пара установлено запорное устройство 13, по обе стороны от которого к трубопроводу 4 подключена байпасная линия 14, на которой установлен теплообменник 15, подключенный к линии 16, байпасирующей Но

lllIT3Teльной воде группу 7 регенеративных подогревателей 3. На байпасной линии 14 установлены запорные устройства 18, !9, а на линии 16 запорные устройства 20, 21.

Группа 17 регенеративных подогревателей 3 снабжена запорным устройством 22.

ТеплообмеHHHK 15 (фиг. 2) может быть подключен трубопроводом 23 после насоса 10 и трубопроводом 24 после регулирующего органа 11. На трубопроводах 23 и 24 установлены запорныс устройства 25 и 26. Н3 линии 16 (фиг. 3) установкеH аккумулятор 27 питательной воды и запорное устройство 28. На байпасной линии 14 и труГн>провочс 2:3 может быть установлен аккул(л IHTop 29 фазового перехода с теплопере (ак>шими поверхностями 30 и 31. Турбин» 5 состоит из частей 32 и 33 высоh<>lo и низкого давления (ЧВ с и ЧНД).

ТЭЦ работает следую(цим образом.

В парогенераторе генерируют свежий

II II p, который по трубопроводу 4 подают

H теплофикационную турбину 5, где его расширяк>т. Из турбины 5 пар отводят в рс(улируемьц теплофнкационные отборы 6, 7 для подогрева сетевой Hî jt I и через регеH(.ративные отборы 8 в регенеративные по догреватели 3 для подогрева питательной воды.

Регулирующими органами 11. 12, теплофикационных отборов 6, 7 дросселируют пар, î T»í tåHHûé в турбине 5 для .13льНсйШЕГО раСШИрЕНИя, И тЕМ саМЫМ ПОддсржнвают требуемые давления в отборах 6, 7.

Расширенный в турбине конденсационный поток пара конденсируют в конденсаторе 9.

Затем питательную воду насосом 10 подают через регенеративные подогреватели 3, где ее нагревают, в парогенератор l.

При этом запорные устройства 13, 22 открыты, а запорные устройства 18 — 21 3 l hPЫTЫ.

На режимах с повышенной теплофикационной нагрузкой, когда iB3, 32 максимально загружен и которому соответствует

1О

Расширяемый в турбине () пар может быть îië»æäeH не только перед турбиной 5, когда ЧВЖ 32 максимально загружена, но и между верхним теплофикационным отбором 6 (например, производственным) и его регулнрующим органом 11 при H»личии ограничителя по сниженик) темпер»туры и»р» в верхнем теплофикацис>ннол«) гб<>рс. I) OTB<>. tII <1< K) oT H 3 P3 T(. H loT>, и< ll(> i)i <л K)l и >догрева питательной воды.

На ТЭЦ (фиг. 3) отводил< л ю оТ пара при егo охлаждении теплоту в виде нагреновы<неHHoc дросселирование пара в регулирующих органаз 11, 12 теплофикационных отборов 6 и 7, свежий пар по бай15 пасной линии 14 подают в теплообменник

15, где охлаждают питательной водой, отводимой по байпасной линии 16 мимо груп и ы 17 регене рати вн ых (н>до(ревателей 3. При этом 1(<порные устройства 13, 22 закрыты, щ 3 18 21 открыты. За счет прекращения расхода питательной воды через группу 17 регенеративных подогревателей 3 прекращастся отвод пара из турбины на эту группу

17 Il<)gol.peH;ITeлей 3 и уменьшается гем самым о(бор пара из турбины 5, что позво.)яет увеличить конденсационный поток пара и выработать при этом дополнительнуK) электроэнергию. Происходящее при охлаждении свежего пара снижение теплоH(рс па 13 в ЧВД 32 комп(нсирлстся i Величением теплоперепада в 1НД 33, происходящим вслсдс) вис увеличения расхода пар» через ЧН<с 33, приводя(него к увели

<ению внутреннего относительного КПД

ЧНД:33 и снижению дросселирования пара в регулируK)HIHx органах 11, 12 теплоЗ5 фиксационных отборов 6, 7. Г1ри этом отводимой теплотой от свежего пара нагревают пиI ательную воду, которую подают í K»K(йлибо из регенеративных Hozol ревателс и 3.

На ТЭЦ (Фиг 2) на режимах повы<пенных теплофцкационных нагрузок отводи

40 муlo от свежего пара при его охлаждении в теплообменнике 15 тспло.у используют для генерирования втори )Hot o пара, который пода(от по труáollpoHo;t) 24 в

ЧНД, 33 или в другук> т<)чку турбины (проточной части) 5, где ра< ширяют и вырабатывают электроэнергию.

1341358 той питательной воды в часы пониженных электрических нагрузок аккумулируют в аккумуляторе 27. Это позволяет в часы максимума электрических нагрузок дополнительно отключить по пару еще несколько регенеративных подогревателей 3 и за счет этого выработать пиковую электроэнергию.

На ТЭЦ (фиг. 4) в период пониженных (минимума) электрических нагрузок аккумулируют отводимую от свежего пара теплоту в аккумуляторе 29 фазового перехода при прекращении генерирования вторичного пара (запорные устройства 25, 26 закрыты). В период максимума электрических нагрузок аккумулированную теплоту используют для генерирования повышенного количества вторичного пара, который подают в турбину 5, где расширяют и вырабатывают пиковую электроэнергию.

Фор,чули изобретения

1. Способ эксплуатации теплоэлектроцентрали путем охлаждения свежего пара перед подачей в турбину, последуюгцего его расширения с отбором части пара на подогрев сетевой и питательной воды, дросселирования пара в регулирующих органах верхнего и нижнего теплофикационных отборов и отвода теплоты от свежего пара

5 при его охлаждении для выработки электроэнергии, отличающийся тем, что, с целью повышения тепловой экономичности на ров жимах повышенной теплофикационной нагрузки, отводимой от пара теплотой нагревают питательную воду и уменыпают отбор

1О пара из турбины на подогрев питательной воды.

2. Способ по и. I, отличающийся тем, что производят охлаждение пара между верхним теплофикационным отбором

15 и его регулирующим органом.

3. Способ по пп 1 и 2, отличающийся тем, что нагрев питательной воды ведуT 10 генерации из нее пара, который подают в турбину.

4. Способ по пп. — 3, отличающийся

2Q тем, что отводимую от пара теплоту аккумулируют в период минимума электрической нагрузки, а в период ее максимума использук>т для производства пиковой электроэнергии.

1341358
