Ротативная установка для исследования гидродинамического сопротивления элементов судовой обшивки

Ротативная установка для исследования гидродинамического сопротивления элементов судовой обшивки

Иллюстрации

Показать все

Реферат



Изобретение относится к гидродинамичес ким испытаниям. Цель изобретения - повышение точности измерения и удобства эксплуатации. Ротативная установка содержит -датчик 10 момента вращения, заполненньш водой резервуар 1, в котором размещена часть Фиг. J вала 2 с возможностью закрепления исследуемого образца 3, причем вал 2 кинематически связан с электродвигателем 4. В заполненный водой резервуар 1 помещен дополнительный резервуар 5, также заполненный водой и закрепленный на раме 6. Рама 6 имеет опоры 7 и 8, позволяющие дополнительному резервуару 5 вместе с ней поворачиваться ВО.КРУГ оси, геометрически совпадающей с осью вращения образца . На раме 6 вне зоны воды закреплен упругий элемент 9, на который наклеен датчик 10. При равномерном вращении образца 3 момент, действующий с его стороны на воду в дополнительном резервуаре 5 и приводящий ее в движение , в точности уравновешивается моментом , приложенным к .движущейся воде со стороны стенок дополнительного резервуара 5. 2 ил. с « (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„1341514 (51) 4 G 01 М 10/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4008634/31 — 11 (22) 07.01.86 (46) 30.09.87. Бюл. ¹ 36 (71) Ленинградский кораблестроительный институт (72) В.Б.Амфилохиев, П.Н.Заметин, Н.П.Маэаева и А.P.Áåñÿäoâñêèé (53) 629.12.583.4(088.8) (56) Авторское свидетельство СССР

¹- 1163 176, кл. С 01 М 10/00, 1984. (54) РОТАТИВНАЯ УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ ГИДРОДИНАМИЧЕСКОГО СОПРОТИВЛЕНИЯ ЭЛЕМЕНТОВ СУДОВОЙ ОБШИВКИ (57) Изобретение относится к гидродинамическим испытаниям. Цель изобретения — повышение точности измерения и удобства эксплуатации. Ротативная установка содержит -датчик 10 момента вращения, заполненный водой резервуар 1, в котором размещена часть вала 2 с возможностью закрепления исследуемого образца 3, причем вал

2 кинематически связан с электродвигателем 4. В заполненный водой резервуар 1 помещен дополнительный резервуар 5, также заполненный водой и закрепленный на раме 6. Рама 6 имеет опоры 7 и 8, позволяющие дополнительному резервуару 5 вместе с ней поворачиваться вокруг оси, геометрически совпадающей с осью вращения образца. На раме 6 вне зоны воды закреплен упругий элемент 9, на.который наклеен датчик 10. При равномерном вращении образца 3 момент, действующий с его стороны на воду в дополнительном резервуаре 5 и приводящий ее в движение, в точности уравновешивается моментом, приложенным к движущейся воде со стороны стенок дополнительного ре- С зервуара 5. 2 ил.

13415

Формула изобретения

Фие. 2

Составитель Ю.Лазаренко

Редактор Л.Повхан Техред A.Кравчук Корректор A.Тяско

Заказ 4428/46 Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к судостроению, в частности к установкам для экспериментального определения сопротивления элементов судовой обшивки и управления пограничным слоем.

Цель изобретения — повышение точности измерения и удобства эксплуатации.

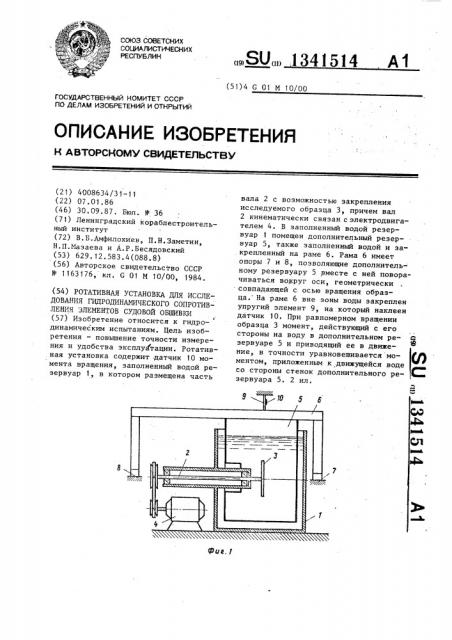

На фиг. 1 изображена ротативная ус-1О тановка, Вид спереди; на фиг. 2 то же, вид слева (вдоль оси вала).

Ротативная установка содержит заполненный водой резервуар 1, в котором размещен вал 2 с исследуемым об1 разцом 3. Вал кинематически связан с электродвигателем 4. В заполненный водой резервуар 1 помещен дополнительный резервуар 5, также заполненный водой и, закрепленный на раме 6. Рама имеет опоры 7 и 8, позволяющие дополнительному резервуару вместе с рамой поворачиваться вокруг оси, геометрически совпадающей с осью вращения образца. На раме 6 закреплен упругий элемент 9, на который наклеен датчик 10 момента вращения.

При вращении исследуемого образца

3, жестко закрепленного на валу 2, Э<> крутящий момент передается жидкости, находящейся внутри дополнительного резервуара 5, а от жидкости этот момент передается на стенки дополнительного резервуара 5, что вызывает изгиб упругого элемента 9, в результа35

14 2 тз чего возникает разбаланс электрического моста датчика 10 момента вращения, наклеенного на упругий элемент

9. Величина сигнала разбаланса электрического моста пропорциональна величине изгибающего момента в упругих образцах и, соответственно, величина момента, действующего на стенки дополнительного резервуара со стороны жидкости. Датчики передают сигнал разбаланса по проводам на тенэометрический усилитель и на регистрирующую аппаратуру.

Ротативная установка для исследования гидродинамического сопротивления элементов судовой обшивки, содержащая датчик момента вращения и заполненный водой резервуар, в котором размещена часть вала, кинематически связанного с электродвигателем, отличающаяся тем, что,. с целью повьш ения точности измерений и удобства эксплуатации, она снабжена рамой и заполненным водой дополнительным резервуаром, в котором размещен конец упомянутого вала, при этом допалнительньй резервуар погружен в основной и закреплен на раме с возможностью поворота вокруг оси, совпадающей с осью вращения вала, а измерительный датчик закреплен на раме.
